Dämpfungstechnik
TYPENEnergieaufnahme Nm/HubEnergieaufnahme Nm/hEffektive Masse min. kgEffektive Masse max. kg
MC4525EUM-0-LT370107.000727
MC4525EUM-1-LT370107.0002090
MC4525EUM-2-LT370107.00080310
MC4525EUM-3-LT370107.0002601.050
MC4525EUM-4-LT370107.0008903.540
MC4550EUM-0-LT740112.0001354
MC4550EUM-1-LT740112.00045180
MC4550EUM-2-LT740112.000150620
MC4550EUM-3-LT740112.0005202.090
MC4550EUM-4-LT740112.0001.8007.100
MC4575EUM-0-LT1.130146.0002080
MC4575EUM-1-LT1.130146.00070270
MC4575EUM-2-LT1.130146.000230930
MC4575EUM-3-LT1.130146.0007903.140
MC4575EUM-4-LT1.130146.0002.65010.600

Industriestoßdämpfer

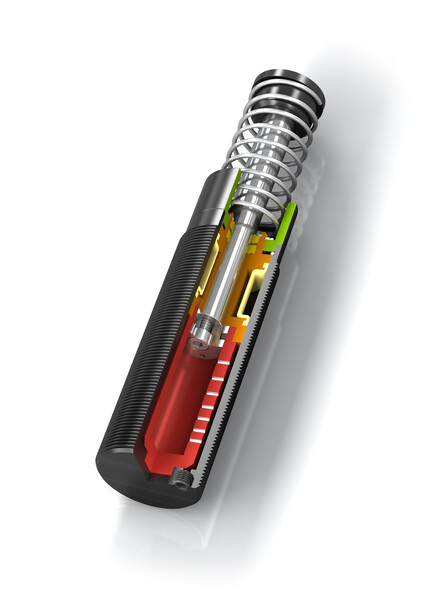

MC45EUM-LT

Extrem niedrige Temperaturen

Selbsteinstellend, Einsatz bei -50 °C bis +66 °C
Energieaufnahme 370 Nm/Hub bis 1.130 Nm/Hub
Hub 23,1 mm bis 73,9 mm

Erweiterte Einsatzmöglichkeiten: Wie alle MAGNUM-Typen der Familie MC33 bis MC64 sind auch die Industriestoßdämpfer LT (low temperature) aus dem Vollen gefertigt. Sie zeichnen sich durch die Verwendung spezieller Dichtungen und Fluide aus. Damit kann man diese Exemplare selbst bei Extremtemperaturen von -50 °C bis +66 °C einsetzen, um Massen sicher und zuverlässig zu dämpfen und kinetische Energie zu 100 % abzubauen.

Selbst unter ungünstigen Einsatzbedingungen gibt es keinen Grund mehr, auf diese einbaufertigen Maschinenelemente zu verzichten. Ihre robuste, innovative Dichtungstechnologie, höchste Energieaufnahmen in kompakter Bauform, der integrierte Festanschlag und eine große Dämpfungsbandbreite tragen dazu bei.

Für den Einsatz in extremen Temperaturbereichen konzipiert, eignen sich diese selbsteinstellenden Industriestoßdämpfer so gut wie überall im Anlagen- und Maschinenbau.

Technische Daten

Energieaufnahme 370 Nm/Hub bis 1.130 Nm/Hub

Hub 23,1 mm bis 73,9 mm

Auffahrgeschwindigkeit 0,15 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -50 °C bis +66 °C

Einbaulage beliebig

Festanschlag Integriert

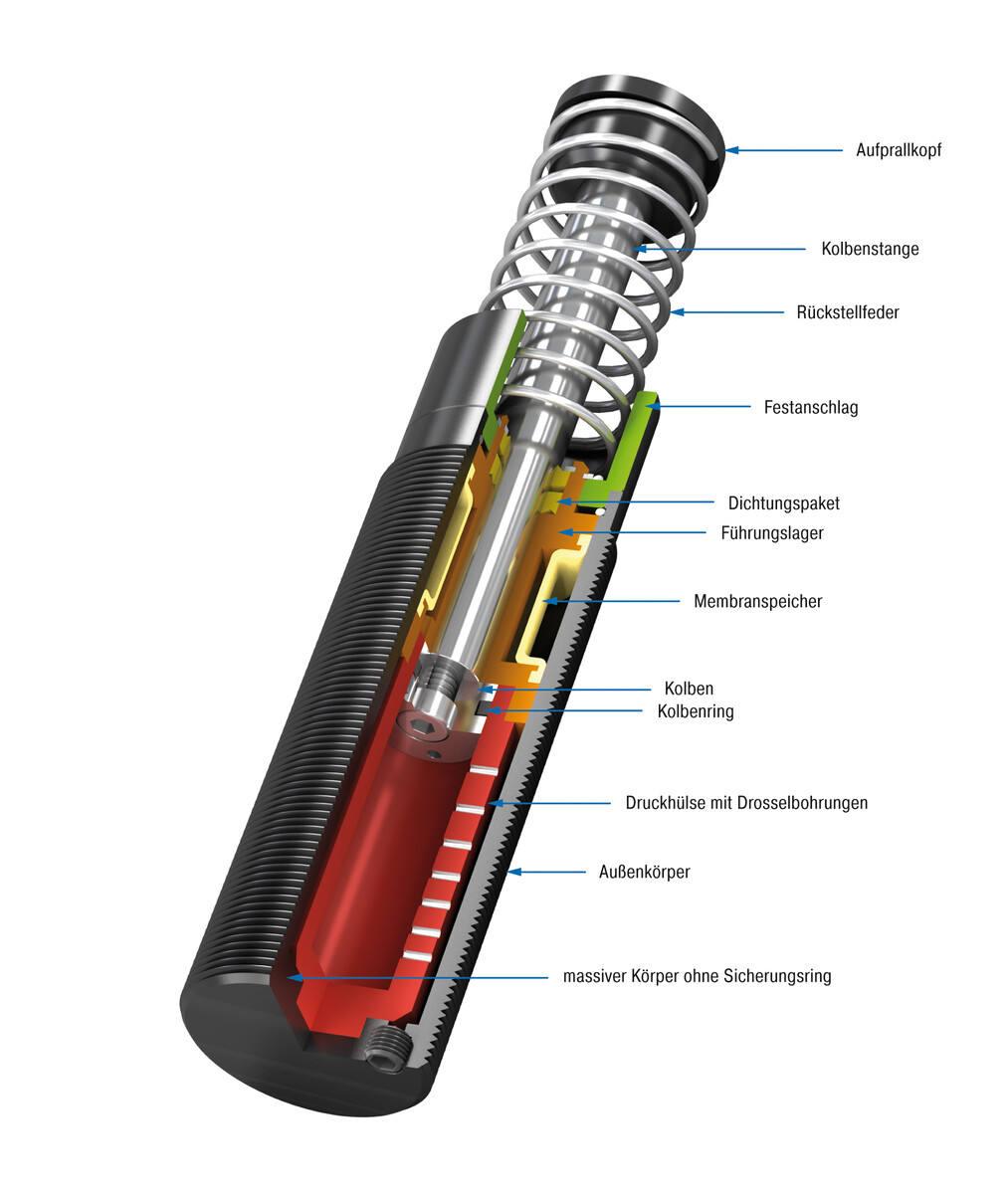

Material Außenkörper: Stahl tenifer gehärtet; Kolbenstange: Stahl hartverchromt; Aufprallkopf: Stahl gehärtet und korrosionsbeständig beschichtet; Rückstellfeder: Stahl verzinkt oder kunststoffbeschichtet; Zubehör: Stahl brüniert oder tenifer gehärtet

Dämpfungsmedium Tieftemperatur-Hydrauliköl

Hinweis

Bei Verwendung mit Sonderaufprallkopf (PP) ist eine Lärmminderung von 3 dB bis 7 dB möglich.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge. Wegen der Wärmeabstrahlung den Stoßdämpfer nicht lackieren.

Auf Anfrage

Vernickelt, erhöhter Korrosionsschutz, Zylindereinbau oder in anderen Sonderausführungen lieferbar. Einstellbare HT und LT Dämpfer.

×
