Industrie-Gasdruckfedern
GST-40-50-100

Optimierter Kraftaufwand bei schweren Klappen

Ventiltechnik
Ausschubkraft max. 5.000 N
Hub - mm

Decken zwei verschiedene Kraftbereiche ab: Tandemgasfedern von ACE sind wartungsfrei sowie einbaufertig und besitzen zwei Druckrohre mit unterschiedlicher Ausschubkraft und Progression. Sie decken damit die Kraftbereiche der Anfangs- und der Endkraft ab. Diese Kraftbereiche sind exakt aufeinander abgestimmt und werden jeweils mit dem kostenlosen ACE Berechnungsservice erst individuell zum Einsatzfall ausgelegt, dann speziell für die Anwendung gefertigt und so der erforderlichen Kinematik genau angepasst.

Diese kundenspezifischen Systeme, für die es eine Vielzahl von Anbauteilen gibt, sind speziell für schwere Lasten mit großem Öffnungswinkel geeignet und auch als Edelstahlausführungen lieferbar.
GST-40-50-100
Ventiltechnik

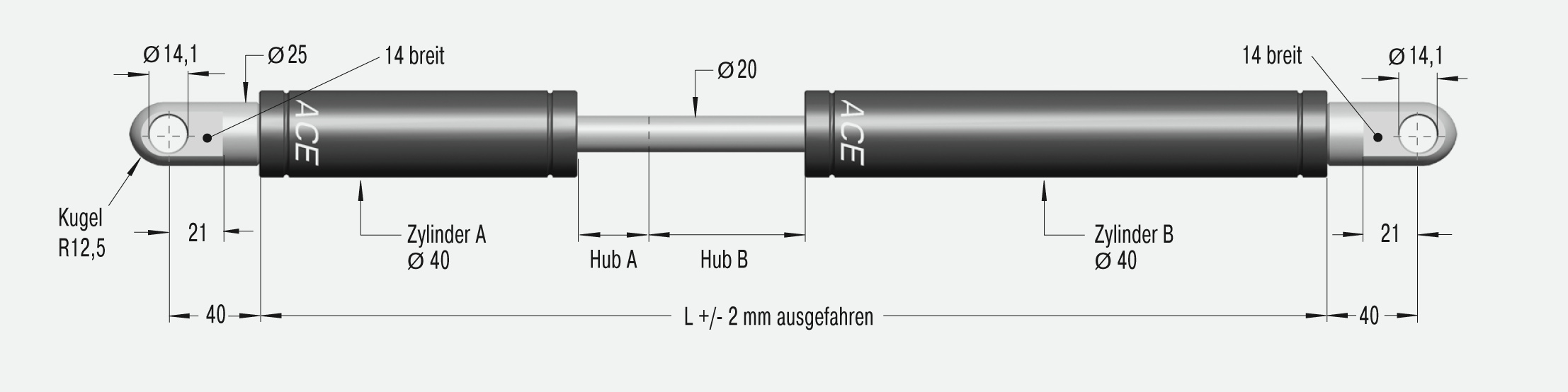

Abmessungen

GST-40-50-100
Hub- mm
Hub A50 mm
Hub B100 mm
L ausgefahren485 mm

Technische Daten

Ausschubkraft max. 5.000 N

Kolbenstangendurchmesser Ø 20 mm

Progression je nach Berechnung, entsprechend Ihrer Anwendung

Laufleistung ca. 10.000 m

Zulässiger Temperaturbereich -20 °C bis +80 °C

Material Außenkörper, Anschlussteile: Stahl verzinkt; Kolbenstange: Stahl mit verschleißfester Oberflächenbeschichtung

Füllmedium Stickstoff und Öl

Einbaulage beliebig. Bitte halten Sie die von ACE berechneten Montagepunkte ein.

Endlagendämpfung Anwendungsbezogene Endlagendämpfung und Ausfahrgeschwindigkeit.

Festanschlag Kundenseitig externen Festanschlag am Hubende vorsehen.

Hinweis

Diese Gasdruckfedern werden entsprechend Ihrer Anwendung gefertigt und sind daher nicht ab Lager lieferbar.

Anschlussarten

Sind beliebig kombinierbar und müssen kundenseitig ggf. gegen Verdrehung gesichert werden.

Auf Anfrage

Sonderöle und andere Sonderausführungen sowie weiteres Zubehör. Material 1.4301/1.4305, AISI 304/303 (V2A) and 1.4404/1.4571, AISI 316L/316Ti (V4A).

Generelle Information zu der Bestell-Anfrage

Einsatzbeispiele

Industrie-Gasdruckfedern - GST-40 Tandem
Unterflur-Verteilsysteme sind optisch eine gute Sache. Für deren komfortable Wartung werden die schweren Abdeckungen der z. T. großen Versorgungssysteme mithilfe von ACE Tandem-Gasdruckfedern wieder an die Oberfläche geholt. Dies gelingt mit ihnen...
Industrie-Gasdruckfedern - GST-40 Tandem
Industrie-Gasfedern unterstützen beim Öffnen von Klappen, Hauben und Deckeln die Muskelkraft der Anwender. Aber Standardmodelle, wie sie z. B. an Kfz-Motorhauben und -Heckklappen zum Einsatz kommen, sind vom Funktionsprinzip her limitiert. Für...

Anwendungsbereiche

  • Hauben
  • Klappen
  • Maschineneinhausungen
  • Förderanlagen
  • Klappelemente
  • Lade- und Hebevorrichtungen
Die Tandemgasfedern von ACE werden in industriellen Anwendungen genutzt, z. B. im Maschinenbau, in der Automobil-, Elektronik- und Möbelindustrie, aber auch in der Medizintechnik oder bei Versorgungsklappen.
×
