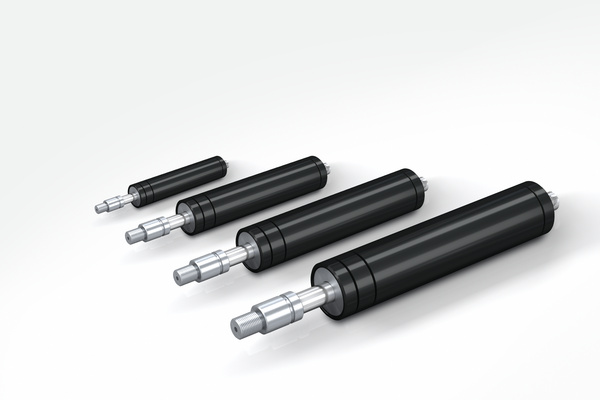

Industrie-Gaszugfedern
GZ-15 bis GZ-40

Sehr geringe Progressionsrate

Ventiltechnik
Zugkraft 40 N bis 5.000 N
Hub 20 mm bis 650 mm

Problemlöser bei Platzmangel: Dort, wo aus Platzgründen keine normale Gasdruckfeder eingesetzt werden kann, finden ACE Gaszugfedern ihre Verwendung. Sie wirken in umgekehrter Weise zu herkömmlichen Gasdruckfedern. Die Kolbenstange befindet sich im unbelasteten Zustand im Zylinder. Durch den Gasdruck im Zylinder wird die Kolbenstange nach innen gezogen.

ACE Gaszugfedern bieten höchste Standzeiten durch eine hartverchromte Kolbenstange sowie ein integriertes Gleitlager. Die wartungsfreien und einbaufertigen Produkte sind in Körperdurchmessern von 15 mm bis 40 mm sowie Kräften von 40 N bis 5.000 N mit Ventil und einer großen Zubehörauswahl ab Lager lieferbar. Die Zugkraft lässt sich nachträglich über das Ventil anpassen.

Die Gaszugfedern von ACE werden im industriellen Bereich, vor allem im Maschinenbau und in der Medizintechnik sowie in der Elektronik- und Möbelindustrie eingesetzt.

Technische Daten

Zugkraft 40 N bis 5.000 N

Hub 20 mm bis 650 mm

Kolbenstangendurchmesser Ø 4 mm bis Ø 28 mm

Progression ca. 12 % bis 45 %

Laufleistung ca. 2.000 m

Zulässiger Temperaturbereich -20 °C bis +80 °C

Material Außenkörper, Anschlussteile: Stahl verzinkt; Kolbenstange: Edelstahl oder Stahl mit verschleißfester Oberflächenbeschichtung

Füllmedium Stickstoff

Einbaulage Kolbenstange nach oben weisend einbauen.

Endlagendämpfung Ohne Dämpfung. Zur Endlagendämpfung Dämpfungsmaterial (z. B. TUBUS oder SLAB) einsetzen.

Festanschlag Kundenseitig externen Festanschlag am Hubende vorsehen.

Anwendungsbereiche Hauben, Klappen, Maschineneinhausungen, Förderanlagen, Schaltschränke, Möbelindustrie, Schiffsbau, Montageplätze, Fahrzeugtechnik, Klappelemente

Anschlussarten

Sind beliebig kombinierbar und müssen kundenseitig ggf. gegen Verdrehung gesichert werden.

Auf Anfrage

Sonderöle und andere Sonderausführungen sowie weiteres Zubehör lieferbar. Gaszugfedern auch mit Endlagendämpfung erhältlich.

Einsatzbeispiele

Industrie-Gaszugfedern - GZ-15 bis GZ-40
Um Tests von medizinisches Pumpen zu beschleunigen, musste Averna ein automatisiertes Kontrollsystem mit spezifischen und präzisen Eigenschaften entwickeln. Die Testeinheit benötigte eine Konstruktion, die es ermöglicht, sie für Sterilisation und...
Industrie-Gaszugfedern - GZ-15 bis GZ-40
Um schnell Bilder vom Zustand der Lunge infizierter Patienten zu erhalten, sind digitale, mobile Röntgengeräte effektive Hilfsmittel bei der COVID-19-Diagnostik. Während der ersten Welle in Wuhan war das Unternehmen Wandong in der Lage, diese...
Industrie-Gaszugfedern - GZ-15 bis GZ-40
Für eine neue Generation von für den Transport tonnenschwerer Blechplatinen bestimmter Greifer orderte die Nordgreif GmbH Industrie-Gaszugfedern. Im Testbetrieb erwiesen sich die für die Konstruktion benötigten Zugkräfte wegen Umlenkrollen und...
Industrie-Gaszugfedern - GZ-15 bis GZ-40
Bei der Optimierung einer Sondermaschine, die unterschiedliche Flaschengrößen automatisch verschließt, hatte die Metallatelier GmbH die Aufgabe, die Umrüstzeiten zu reduzieren. Da für die Höhenverstellung und Geschwindigkeitsregulierung ihres...

Anwendungsbereiche

  • Hauben
  • Klappen
  • Maschineneinhausungen
  • Förderanlagen
  • Schaltschränke
  • Möbelindustrie
  • Schiffsbau
  • Montageplätze
  • Fahrzeugtechnik
  • Klappelemente
Die Gaszugfedern von ACE werden im industriellen Bereich, vor allem im Maschinenbau und in der Medizintechnik sowie in der Elektronik- und Möbelindustrie eingesetzt.
×
