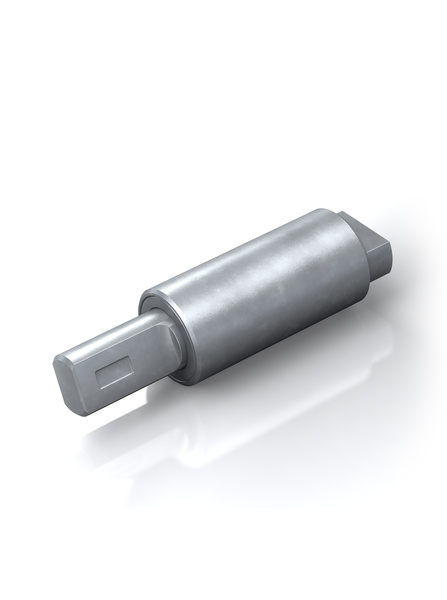

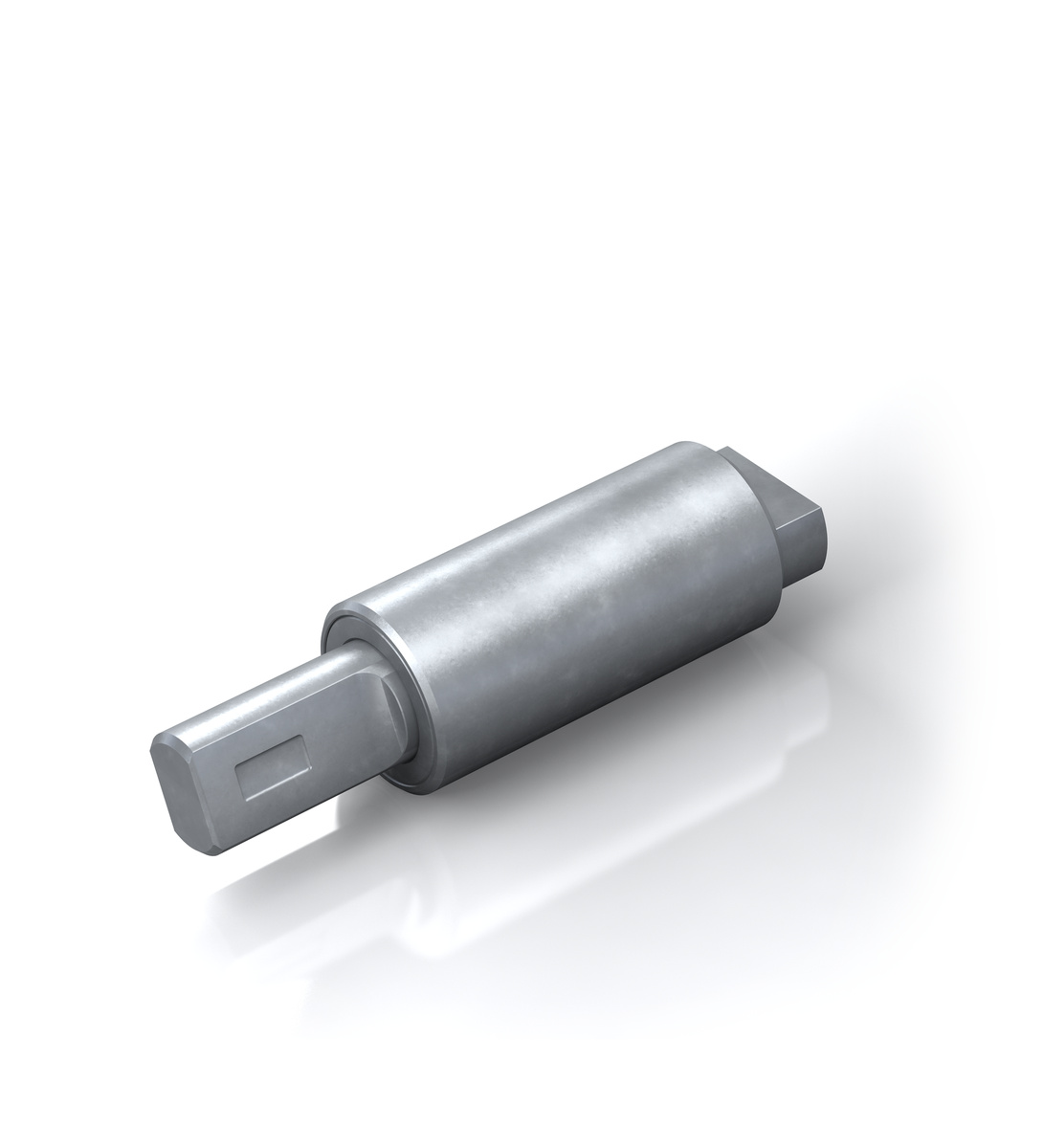

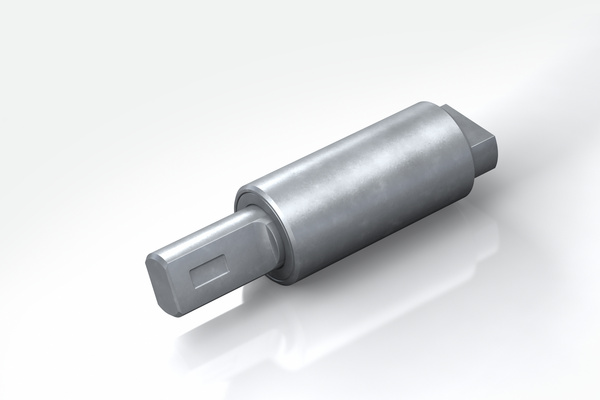

FYN-U1

Klein, stark und besonders robust

Begrenzter Drehwinkel
Bremsmoment 200 Ncm bis 300 Ncm

Die Bremsrichtung der Rotationsbremse FYN-U1 kann entweder rechts oder links drehend sein. Die Bremsen können direkt im Drehpunkt montiert werden. Das Gehäuse besteht aus besonders robustem Zink-Druckguss. Bei der jeweiligen Umkehrbewegung der einseitig bremsenden Ausführungen entsteht je nach Baugröße ein gewisses Rückdreh-Bremsmoment. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

Technische Daten und Hinweise

Bremsmoment 200 Ncm bis 300 Ncm

Bremsrichtung rechts o. links

Baugröße Ø 16 mm

Laufleistung 50.000 Zyklen, danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich -5 °C bis +50 °C

Material Außenkörper, Welle: Zink-Druckguss

Einbaulage Beliebig

Drehwinkel max. 115°

Hinweis

Drehrichtungsangabe: rechtsdrehend = Uhrzeigersinn (je nach Ausführung, von oben auf das Wellenende oder die Aufnahme gesehen). Zu Beginn einer Bewegung kann ein Spiel von ca. 5° auftreten.

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar.

Einsatzbeispiele

FYN-U1 Drehbare Barklappe
FYN-U1 Drehbare Barklappe
Ein angehender Meister hat für seine Tischlerprüfung ein Fernseh-/Barmöbel erstellt, bei dem der Barbereich mit einer um 90° drehbaren Barklappe versehen ist. Rotationsbremsen des Typs FYN-U1-R/L303 gestalten einerseits das Öffnen und Schließen der Klappe einfacher, andererseits bewahren sie diese vor einer Überbeanspruchung in den Endlagen. Außerdem beugen die Bremsen dem Einklemmen ...

Anwendungsbereiche

  • Möbelindustrie
  • Sportgeräte
  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Stapelanlagen
  • Elektromechanische Antriebe
  • Förderanlagen
  • Dockanlagen im Schiffsbau
