Geschwindigkeitsregulierung

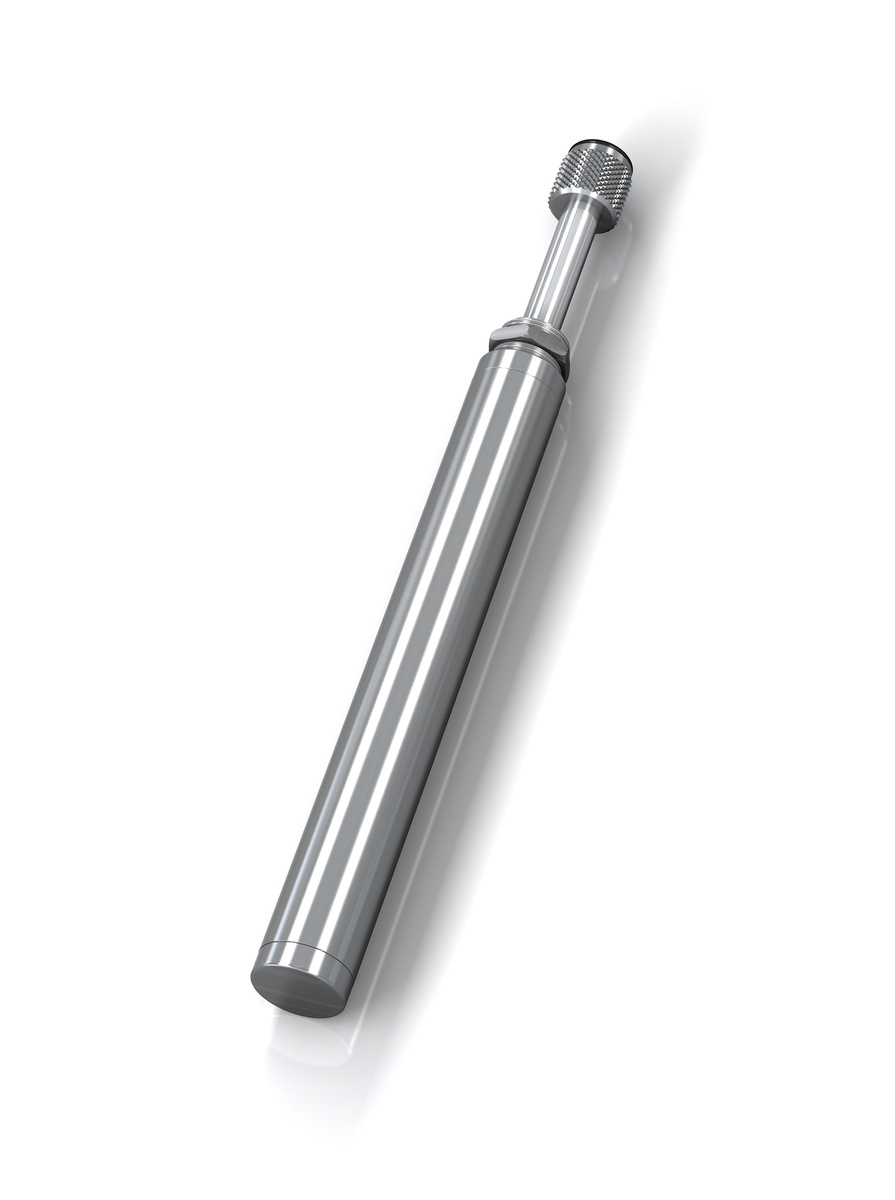

TDE-28

Die sichere Art, Türen zu schließen

Einstellbar
Energieaufnahme 75 Nm/Hub bis 165 Nm/Hub
Hub 50 mm bis 120 mm

Sicherheit für Mensch, Tür und Zarge: Ob ein- oder zweiseitig wirkend, mit den Dämpfern TD-28 und TDE-28 von ACE fängt man Türen aller Art und vieler Gewichtsklassen vor dem Zuschlagen sicher ab. Denn die Energie wird bei Hüben zwischen 50 und 120 mm so zuverlässig aufgenommen, dass Gliedmaßen und Bauteile geschützt sind. Die Einstellung der gewünschten Dämpfkraft vollzieht sich manuell, wobei diese Türdämpfer Energie zwischen 75 Nm und 190 Nm/Hub absorbieren können. Je nach Typ lassen sich Aufprallmassen von 150 kg bis maximal 7.000 kg bewältigen. Die ACE Türdämpfer sind mit hart verchromter Kolbenstange und verzinkten Zylinderrohren aus Stahl hochwertig ausgeführt und langlebig.

Praktisch und sicher, eignen sich diese Türdämpfer für manuell oder automatisch betriebene Schwenk- und Schiebetüren, wie sie z. B. in der Aufzugs- und Möbelindustrie sowie in der Gebäudetechnik gängig sind.
Mehr erfahren ...

Technische Daten und Hinweise

Energieaufnahme 75 Nm/Hub bis 165 Nm/Hub

Hub 50 mm bis 120 mm

Zylinderrohrdurchmesser Ø 28 mm

Kolbenstangendurchmesser Ø 8 mm

Leerhub TDE: geringfügig

Zulässiger Temperaturbereich -20 °C bis 80 °C

Einstellung Durch das Drehen der herausgezogenen Kolbenstange am Rändelkopf lässt sich die Dämpfung für beide Seiten getrennt durch eine Zahnregulierung einstellen. Dabei kann sich das Maß L um max. 4 mm verlängern.

Material Außenkörper: Stahl verzinkt; Kolbenstange: Stahl hartverchromt

Auffahrgeschwindigkeit 0,1 m/s bis 2 m/s

Hübe pro Minute max. 10

Anwendungsbereiche Aufzugstüren, Automatiktüren, Türen

Hinweis

ACE Türdämpfer sind einseitig oder zweiseitig wirkende hydraulische einstellbare Stoßdämpfer.

Auf Anfrage

Sonderöle und andere Sonderausführungen sowie weiteres Zubehör lieferbar.
