Geschwindigkeitsregulierung

Türdämpfer
TDE-28-120

Die sicherste Art, Türen zu schließen

Einstellbar
Energieaufnahme 190 Nm/Hub
Hub 120 mm

Sicherheit für Mensch, Tür und Zarge: Ob ein- oder zweiseitig wirkend, mit den Dämpfern TD-28 und TDE-28 von ACE fängt man Türen aller Art und vieler Gewichtsklassen vor dem Zuschlagen sicher ab. Denn die Energie wird bei Hüben zwischen 50 mm und 120 mm so zuverlässig aufgenommen, dass Gliedmaßen und Bauteile geschützt sind.

Die Einstellung der gewünschten Dämpfkraft vollzieht sich manuell, wobei diese Türdämpfer Energie bis max. 190 Nm/Hub absorbieren können. Je nach Typ lassen sich Aufprallmassen bis maximal 7.000 kg bewältigen. Die ACE Türdämpfer sind mit hart verchromter Kolbenstange und verzinkten Zylinderrohren aus Stahl hochwertig ausgeführt und langlebig.
TDE-28-120
Einstellbar

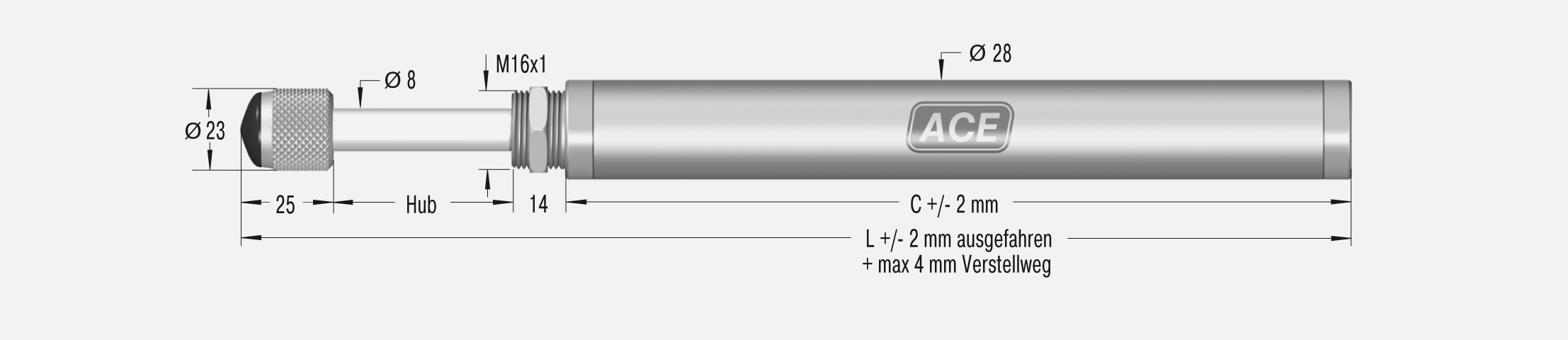

Abmessungen

TDE-28-120
Hub120 mm
C214 mm

Technische Daten

Energieaufnahme 190 Nm/Hub

Aufprallmasse max. 7.000 kg

Stützkraft 2.400 N

Rückstellk. max. 40 N

Zylinderrohrdurchmesser Ø 28 mm mm

Kolbenstangendurchmesser Ø 8 mm

Leerhub TDE: geringfügig

Zulässiger Temperaturbereich -20 °C bis +80 °C

Einstellung Durch das Drehen der herausgezogenen Kolbenstange am Rändelkopf lässt sich die Dämpfung durch eine Zahnregulierung einstellen. Dabei kann sich das Maß L um max. 4 mm (TDE-28) bzw. 8 mm (TD-28) verlängern.

Material Außenkörper: Stahl verzinkt; Kolbenstange: Stahl hartverchromt

Auffahrgeschwindigkeit 0,1 m/s bis 2 m/s

Hübe pro Minute max. 10

Hinweis

ACE Türdämpfer sind einseitig oder zweiseitig wirkende hydraulische einstellbare Stoßdämpfer.

Auf Anfrage

Sonderöle und andere Sonderausführungen sowie weiteres Zubehör lieferbar.
