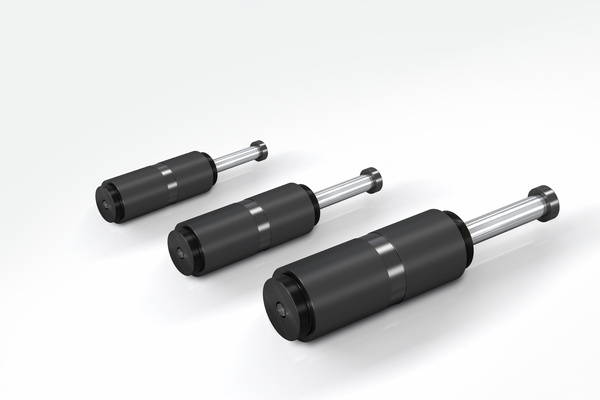

SDH38 bis SDH63

Kleine Stützkräfte durch lange Hübe

Hochregaldämpfer, optimierte Kennlinie
Energieaufnahme 3.600 Nm/Hub bis 229.100 Nm/Hub
Hub 100 mm bis 800 mm

Intelligente Schutzmaßnahme: Auch die Sicherheitsstoßdämpfer der Baureihe SDH38 bis SDH63 sind für den Not-Stopp-Einsatz konzipiert. Mit diesen wartungsfreien und einbaufertigen Dämpfern sind Hübe von bis zu 1.200 mm möglich. Durch die großen Hübe entstehen geringe Stützkräfte.

Die Kennlinie bzw. Dämpfungscharakteristik wird bei allen Sicherheitsstoßdämpfern von ACE kundenspezifisch auf die jeweilige Anwendung angepasst. Dafür werden die Drosselbohrungen für den jeweiligen Einsatzfall speziell berechnet und gefertigt. Die maßgeschneiderten Maschinenelemente sind ein idealer, weil im Vergleich zu Industriestoßdämpfern preisgünstigerer und mit bis zu 1.000 möglichen Lastwechseln effektiver Schutz.

Wer z. B. die Endlagen von Regalbediengeräten, Förder- und Krananlagen, Schwerlastanwendungen und Prüfständen zuverlässig schützen will, wählt diese Sicherheitsstoßdämpfer von ACE.

Technische Daten und Hinweise

Energieaufnahme 3.600 Nm/Hub bis 229.100 Nm/Hub

Hub 100 mm bis 800 mm

Auffahrgeschwindigkeit 0,5 m/s bis 4,6 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Stützkraft bei max. Energieaufnahme 51 kN bis 210 kN

Zulässiger Temperaturbereich -20 °C bis +60 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage Beliebig

Festanschlag Integriert

Material Außenkörper: Stahl lackiert; Kolbenstange: Stahl hartverchromt; Aufprallkopf: Stahl

Dämpfungsmedium HLP 46

Fülldruck ca. 5 bar. Kolbenrückstellung durch integrierten Stickstoff-Gasspeicher.

Anwendungsbereiche Regalbediengeräte, Prüfstände, Schwerlastanwendungen, Förderanlagen, Portalanlagen

Hinweis

Bei Schleichganganwendungen bitte ACE kontaktieren.

Auf Anfrage

Sonderöle, Sonderflansche, spezieller Korrosionsschutz etc. Integrierter Sensor zur Abfrage der komplett ausgefahrenen Kolbenstange. Öffner- oder Schließerausführung, wahlweise PNP- oder NPN-schaltend.

Einsatzbeispiele

SDH38-63 Steinwurf-Transportgondel
SDH38-63 Steinwurf-Transportgondel
ACE Sicherheitsstoßdämpfer trotzen den Naturgewalten. Um effizient vor Steinschlägen zu schützen, wird ein Fangnetz unter realitätsnahen Bedingungen auf Herz und Nieren geprüft. Für die hohe Langlebigkeit des Testaufbaus sorgen groß dimensionierte Sicherheitsstoßdämpfer des Typs SDH80-500EU-F mit zusätzlichen Crashhülsen. Diese Modelle bieten die erforderlichen Reserven bei der ...
SDH38-63 Endlagendämpfung in 2 Achsen
SDH38-63 Endlagendämpfung in 2 Achsen
Es galt, eine Fahrsimulationskapsel an zwei ihrer insgesamt acht Achsen zu schützen. Die Anforderungen an einen möglichen Not-Stopper waren hoch, denn es war klar, dass dessen Versagen zu massiven Schäden an der Komplett-Konstruktion wie auch an der Kapsel führen würde. Selbst Gesundheitsschäden der Probanden waren nicht auszuschließen und das bei unterschiedlichsten zu ...

Anwendungsbereiche

  • Regalbediengeräte
  • Prüfstände
  • Schwerlastanwendungen
  • Förderanlagen
  • Portalanlagen
Wer z. B. die Endlagen von Regalbediengeräten, Förder- und Krananlagen, Schwerlastanwendungen und Prüfständen zuverlässig schützen will, wählt diese Sicherheitsstoßdämpfer von ACE.
