Dämpfungstechnik
TYPENEnergieaufnahme Nm/HubEnergieaufnahme Nm/hEffektive Masse min. kgEffektive Masse max. kg
MC6450EUM-0-V4A1.870146.00035140
MC6450EUM-1-V4A1.870146.000140540
MC6450EUM-2-V4A1.870146.0004601.850
MC6450EUM-3-V4A1.870146.0001.6006.300
MC6450EUM-4-V4A1.870146.0005.30021.200
MC64100EUM-0-V4A3.730192.00070280
MC64100EUM-1-V4A3.730192.00027011.000
MC64100EUM-2-V4A3.730192.0009303.700
MC64100EUM-3-V4A3.730192.0003.15012.600
MC64100EUM-4-V4A3.730192.00010.60042.500
MC64150EUM-0-V4A5.650248.000100460
MC64150EUM-1-V4A5.650248.0004101.640
MC64150EUM-2-V4A5.650248.0001.3905.600
MC64150EUM-3-V4A5.650248.0004.70018.800
MC64150EUM-4-V4A5.650248.00016.00063.700

Industriestoßdämpfer
MC64150EUM-4-V4A

Optimaler Korrosionsschutz

Selbsteinstellend, Edelstahl
Energieaufnahme 5.650 Nm/Hub
Hub 150 mm

Modernste Dämpfertechnologie in Edelstahl: Die selbsteinstellenden Industriestoßdämpfer MC33 bis MC64 der bewährten und begehrten MAGNUM-Baureihe gibt es auch mit allen außen liegenden Bauteilen in Edelstahlausführung, Material 1.4404 (ausgenommen Kolbenstange). Ab Werk werden sie mit speziellem Öl befüllt, das die Zulassungsbedingungen (NSF-H1) für die Lebensmittelindustrie erfüllt.

Wie die Standardfamilie, so zeichnen sich auch die MAGNUM-Edelstahler durch robuste, moderne Dichtungstechnologie, höchste Energieaufnahmen in kompakter Bauform, integrierten Festanschlag und große Dämpfungsbandbreite aus. Mit PU-Kopf ausgestattet, sind sie in den Gewindegrößen M33x1,5 bis M64x2 bei Dämpfungshüben bis 150 mm verfügbar.

CAD Zeichnungen

Produkte-Downloads

MC64150EUM-4-V4A
Selbsteinstellend, Edelstahl

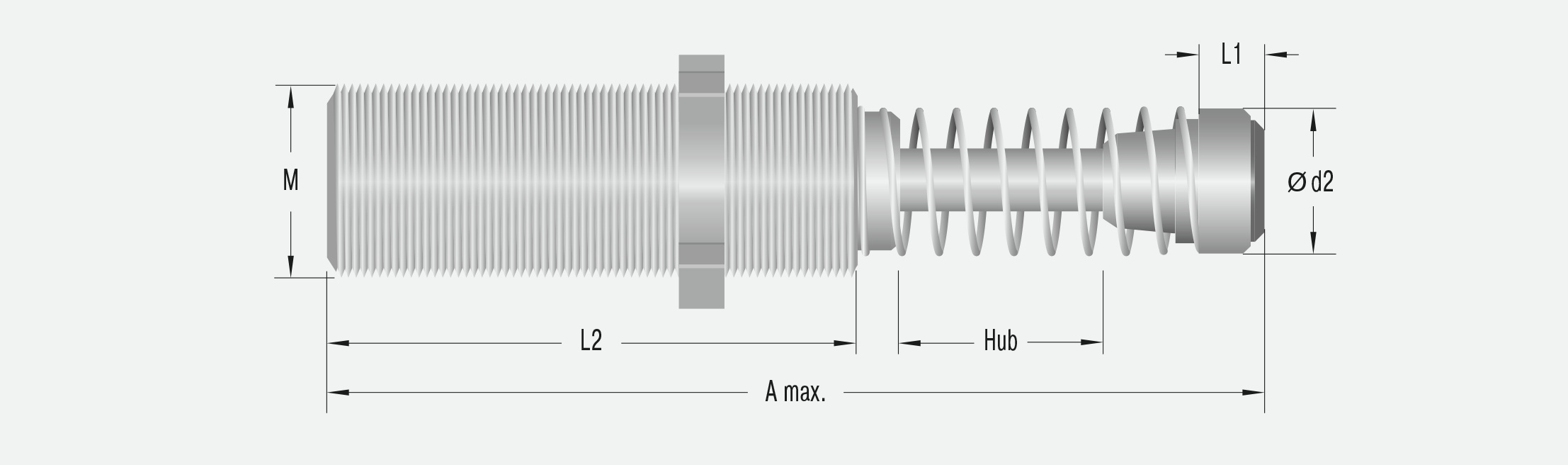

Abmessungen

MC64150EUM-4-V4A
Hub150 mm
A max.467,5 mm
L119,1 mm
L2241 mm
d1- mm
d260 mm

Technische Daten

Energieaufnahme 5.650 Nm/Hub

Energieaufnahme 248.000 Nm/h

Effektive Masse min. 16.000 kg

Effektive Masse max. 63.700 kg

Härte -4

Rückstellk. max. 365 N

Rückstellk. min. 75 N

Rückstellzeit 0,48 s

Achsabweichung max. 2 °

Auffahrgeschwindigkeit 0,15 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -12 °C bis +66 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper, Führungslager, Zubehör, Nutmutter: V4A (1.4404, AISI 316L); Kolbenstange: Stahl hartverchromt; Aufprallkopf: V4A (1.4404, AISI 316L) mit Polyurethaneinsatz; Rückstellfeder: Edelstahl

Dämpfungsmedium Spezialöl mit NSF-H1-Zulassung

Hinweis

PP-Kopf zur Lärmminderung beim Dämpfer enthalten. Energieüberschreitung im Not-Stopp-Einsatz sowie im Dauerbetrieb (mit externer Kühlung) zulässig. In diesem Fall wenden Sie sich bitte an ACE.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge. Wegen der Wärmeabstrahlung den Stoßdämpfer nicht lackieren.

Auf Anfrage

Sonderöl, Sonderausführungen und Sonderzubehör lieferbar.
