TYPEN	Energieaufnahme Nm/Hub	Energieaufnahme Nm/h	Effektive Masse min. kg	Effektive Masse max. kg
MA35EUM	4,0	6.000	6,00	57
MA35EUM-880	4,0	6.000	6,00	57

Kleinstoßdämpfer
MA35EUM

Name: MA35EUM
Brand: ACE Stoßdämpfer GmbH
SKU: MA35EUM
Price: 77.37 EUR
Availability: InStock

Konzipiert für Anwendungen mit geringer Präzisionsanforderung

Einstellbar
Energieaufnahme 4,0 Nm/Hub
Hub 10,2 mm

Die Kleinstoßdämpfer der Produktfamilie MA30 bis MA900 sind einstellbar und lassen sich den Anforderungen genau anpassen. So weist z. B. der MA150 die Rollmembrantechnik der Familie MC150 bis MC600 auf und bietet alle Vorteile dieser Technik wie z. B. den Einsatz im Druckraum. Durch lange Hübe, u. a. 40 mm beim MA900, entstehen geringe Stützkräfte, was eine weiche Dämpfungscharakteristik ergibt.

Alle Varianten dieser wartungsfreien und einbaufertigen Maschinenelemente verfügen über einen integrierten Festanschlag. Überall dort verwendet, wo Einsatzdaten wechseln, wo die Berechnungsparameter nicht eindeutig sind oder wo maximale Flexibilität in den Einsatzmöglichkeiten gefordert ist, leisten sie die besten Dienste.

Eingesetzt werden die Vorschub-Ölbremsen FA, MA und MVC besonders in Handhabungsmodulen oder Linearschlitten und auch bei Anwendungen mit wechselnden Einsatzdaten.

ACE Easy Sizing Größe oder Type unbekannt? Berechnen!

--,-- €

Listenpreis exkl. USt.

exkl. Versand

Der Preis kann im Moment nicht ermittelt werden. Bitte laden Sie die Seite neu.

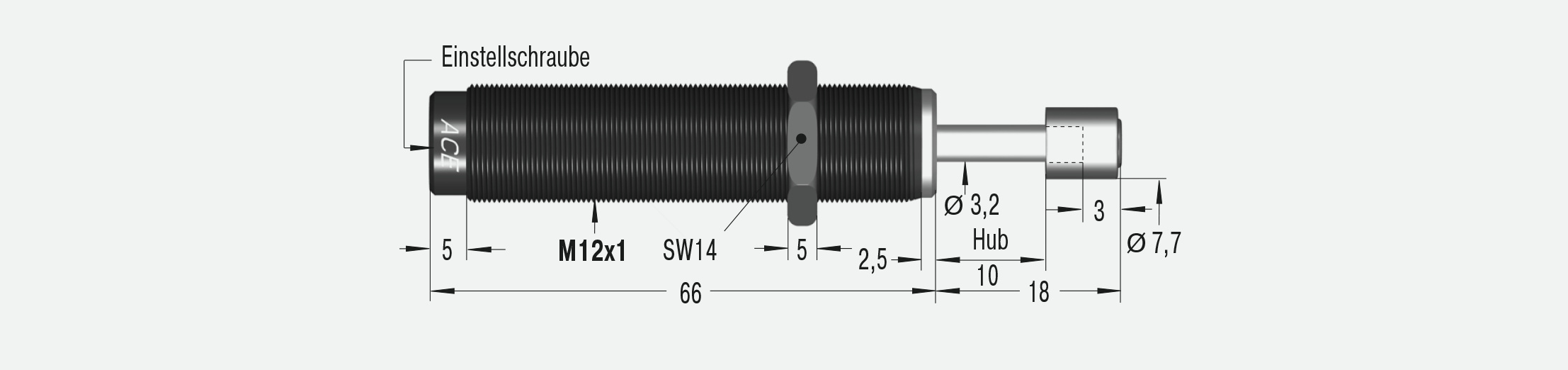

CAD Zeichnungen

Produkte-Downloads

Betriebs- & Montageanleitungen

Familie MA35EUM

	Betriebs- & Montageanleitung	2.4 MB	12.05.2022
	Deutsch

Technische Details
Zubehör

MA35EUM

Einstellbar

Abmessungen

Hub

10,2 mm

Technische Daten

Energieaufnahme 4,0 Nm/Hub

Energieaufnahme 6.000 Nm/h

Effektive Masse min. 6,00 kg

Effektive Masse max. 57 kg

Rückstellk. min. 5,0 N

Rückstellk. max. 11,0 N

Rückstellzeit 0,2 s

Achsabweichung max. 2 °

Auffahrgeschwindigkeit 0,15 m/s bis 4,5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich 0 °C bis 66 °C

Einbaulage beliebig

Festanschlag integriert

Einstellung Harter Aufschlag am Hubanfang, Richtung 9 bzw. PLUS drehen. Harter Aufschlag am Hubende, Richtung 0 bzw. MINUS drehen.

Material Außenkörper, Zubehör: Stahl korrosionsbeständig beschichtet; Kolbenstange: Stahl rostfrei, gehärtet

Dämpfungsmedium Öl, temperaturstabil

Hinweis

Dämpfer ist bei Auslieferung in einer neutralen Position zwischen hart und weich voreingestellt.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge.

Auf Anfrage

Vernickelt, weartec (seewasserbeständig) oder in anderen Sonderausführungen lieferbar.

Generelle Information zu der Bestell-Anfrage
