TYPEN	Energieaufnahme Nm/Hub	Energieaufnahme Nm/h	Effektive Masse min. kg	Effektive Masse max. kg
MA600EUM	68,0	68.000	9,00	1.360
MA600EUM-880	68,0	68.000	9,00	1.360

Kleinstoßdämpfer
MA600EUM

Stufenlose Anpassung

Einstellbar
Energieaufnahme 68,0 Nm/Hub
Hub 25 mm

Die Kleinstoßdämpfer der Produktfamilie MA30 bis MA900 sind einstellbar und lassen sich den Anforderungen genau anpassen. So weist z. B. der MA150 die Rollmembrantechnik der Familie MC150 bis MC600 auf und bietet alle Vorteile dieser Technik wie z. B. den Einsatz im Druckraum. Durch lange Hübe, u. a. 40 mm beim MA900, entstehen geringe Stützkräfte, was eine weiche Dämpfungscharakteristik ergibt.

Alle Varianten dieser wartungsfreien und einbaufertigen Maschinenelemente verfügen über einen integrierten Festanschlag. Überall dort verwendet, wo Einsatzdaten wechseln, wo die Berechnungsparameter nicht eindeutig sind oder wo maximale Flexibilität in den Einsatzmöglichkeiten gefordert ist, leisten sie die besten Dienste.

Die justierbaren Kleinstoßdämpfer von ACE lassen sich absolut kundenspezifisch verwenden und haben daher im Maschinenbau bei vielen Anwendungen einen festen Platz.

ACE Easy Sizing Größe oder Type unbekannt? Berechnen!

163,44 €

Listenpreis exkl. USt.

exkl. Versand

Auf Lager (Lieferzeit 1 - 3 Tage)

CAD Zeichnungen

MA600EUM

Einstellbar

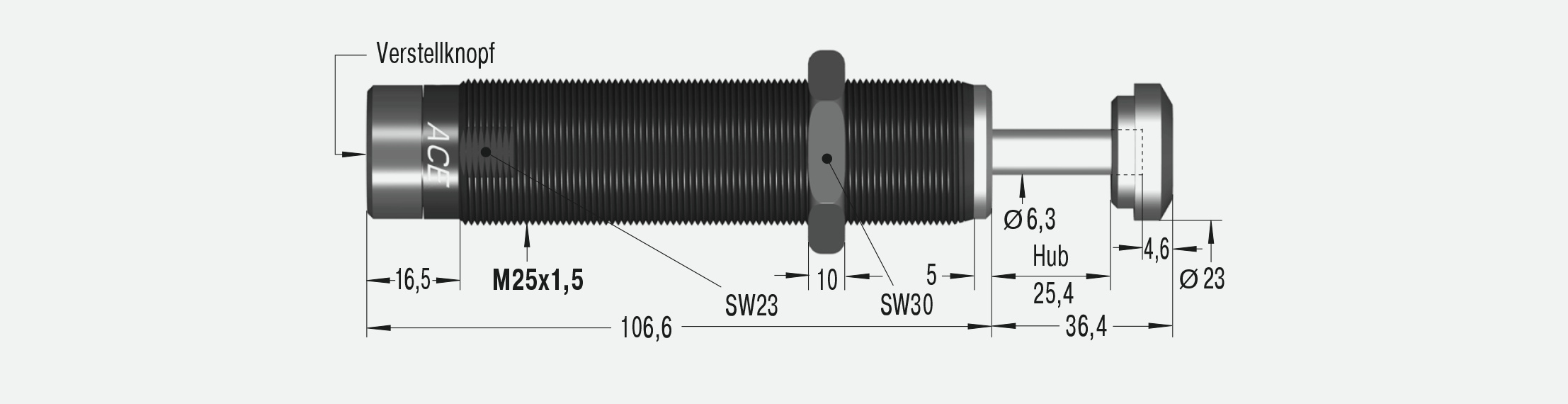

Abmessungen

Hub

25 mm

Technische Daten

Energieaufnahme 68,0 Nm/Hub

Energieaufnahme 68.000 Nm/h

Effektive Masse min. 9,00 kg

Effektive Masse max. 1.360 kg

Rückstellk. min. 10,0 N

Rückstellk. max. 30,0 N

Rückstellzeit 0,2 s

Achsabweichung max. 2 °

Auffahrgeschwindigkeit 0,15 m/s bis 4,5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich 0 °C bis 66 °C

Einbaulage beliebig

Festanschlag Integriert

Einstellung Harter Aufschlag am Hubanfang, Richtung 9 bzw. PLUS drehen. Harter Aufschlag am Hubende, Richtung 0 bzw. MINUS drehen.

Material Außenkörper, Zubehör: Stahl korrosionsbeständig beschichtet; Kolbenstange: Stahl rostfrei, gehärtet

Dämpfungsmedium Öl, temperaturstabil

Hinweis

Zur Feinjustierung des Resthubes kann eine Anschlaghülse (AH) verwendet werden. Stoßdämpfer ist bei Auslieferung in einer neutralen Position zwischen hart und weich voreingestellt.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge. Wegen der Wärmeabstrahlung den Stoßdämpfer nicht lackieren.

Auf Anfrage

Vernickelt oder in anderen Sonderausführungen lieferbar. Ausführungen auch ohne Aufprallkopf.
