Dämpfungstechnik

TYPEN	Energieaufnahme Nm/Hub	Energieaufnahme Nm/h	Effektive Masse min. kg	Effektive Masse max. kg
MC5EUM-1-B	0,68	2.040	0,5	4,4
MC5EUM-1-880	0,68	2.040	0,5	4,4
MC5EUM-2-B	0,68	2.040	3,8	10,8
MC5EUM-2-880	0,68	2.040	3,8	10,8
MC5EUM-3-B	0,68	2.040	9,7	18,7
MC5EUM-3-880	0,68	2.040	9,7	18,7

Kleinstoßdämpfer
MC5EUM-3-880

Dämpfung im Miniaturformat

Selbsteinstellend, ohne Aufprallkopf
Energieaufnahme 0,68 Nm/Hub
Hub 4 mm

Ideal für kompakte und effiziente Konstruktionen: Die Produktfamilie MC5 bis MC75 überzeugt Anwender zum einen durch ihre Ausmaße mit sehr kurzen Gesamtlängen. Zum anderen erweisen sich ihre geringen Rückstellkräfte beim Bremsen von schnellen wie bei langsamen Bewegungen als vorteilhaft.

Die aus dem Vollen gefertigten Außenkörper jedes Dämpfers sind mit temperaturstabilem Öl befüllt, bieten durchgängige Gewinde inkl. mitgelieferter Kontermutter und verfügen zudem über einen integrierten Festanschlag. Diese dadurch sofort zum Einbau geeigneten hydraulischen Maschinenelemente von ACE sind überdies wartungsfrei. Übergreifend abgestufte Härtebereiche in Verbindung mit höchster Energieaufnahme sind weitere Vorzüge.

Diese Kleinstoßdämpfer eignen sich ideal für den Einsatz in Märkten wie z. B. dem Maschinenbau, der Medizin- und Elektrotechnik sowie der Robotik.

53,92 €

Listenpreis exkl. USt.

exkl. Versand

Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)

ACE CAD Traceparts Cadenas Part Solutions

Größe oder Type unbekannt?

Berechnen!

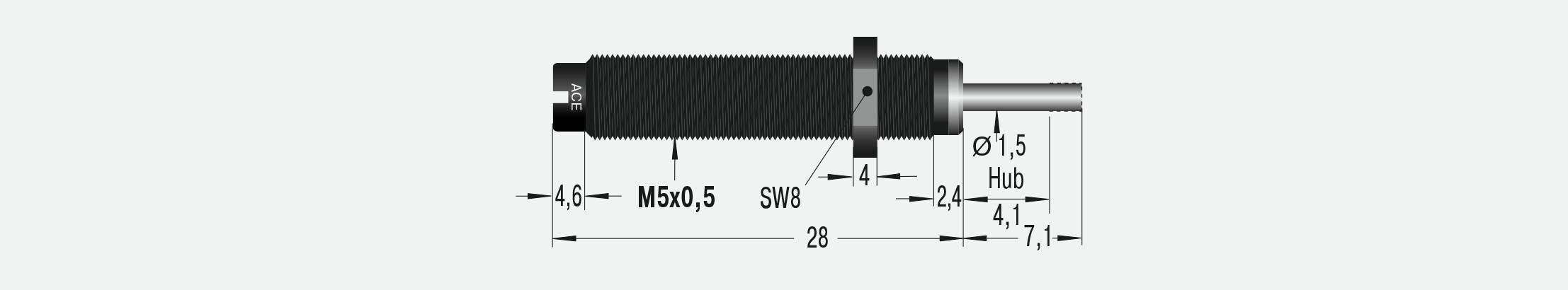

MC5EUM-3-880

Hub	4 mm
M	M5x0,5 mm

Technische Daten

Energieaufnahme 0,68 Nm/Hub

Energieaufnahme 2.040 Nm/h

Effektive Masse min. 9,7 kg

Effektive Masse max. 18,7 kg

Härte -3

Rückstellk. min. 1 N

Rückstellk. max. 5 N

Rückstellzeit 0,2 s

Achsabweichung max. 2 °

Auffahrgeschwindigkeit 0,15 m/s bis 4 m/s

Zulässiger Temperaturbereich -10 °C bis +66 °C

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper, Zubehör: Stahl korrosionsbeständig beschichtet; Kolbenstange: Stahl rostfrei, gehärtet; Aufprallkopf: Stahl, MC25 und MC75: Elastomer Einsatz; Kontermutter: Stahl, MC5 und MC9: Aluminium

Dämpfungsmedium Öl, temperaturstabil

Technische Hinweise

Hinweis

Zur Feinjustierung des Resthubes kann eine Anschlaghülse (AH) verwendet werden.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge. Wegen der Wärmeabstrahlung den Stoßdämpfer nicht lackieren.

Auf Anfrage

Erhöhter Korrosionsschutz. Sonderausführungen. Ausführungen auch ohne Aufprallkopf.

Kaufmännische Daten

Gewicht
0,003 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
84879059

Ursprungsland
US

Anwendungsbereiche

Miniaturschlitten
Pneumatikzylinder
Handhabungsmodule
Kopiergeräte
Messtische
Maschinen und Anlagen
Schließsysteme

Diese Kleinstoßdämpfer eignen sich ideal für den Einsatz in Märkten wie z. B. dem Maschinenbau, der Medizin- und Elektrotechnik sowie der Robotik.

Einsatzbeispiele

Kleinstoßdämpfer - MC5 bis MC75

Bremskomponenten für pneumatische Linearmodule

Pneumatik-Linearmodule in Miniaturschlitten-Systemen sorgen für hohe Geschwindigkeiten bei konstanten Wiederholgenauigkeiten. In dieser Konstruktion wurde bewusst auf die pneumatische Endlagendämpfung verzichtet und auf Stoßdämpfer von ACE zurückg...

Weitere Informationen

Familie MC5 bis MC75
Betriebs- & Montageanleitung	PDF (1 MB)	21.12.23
