Grundtypen
  • PMCN150EUM
  • PMCN225EUM
  • PMCN600EUM
TYPENEnergieaufnahme Nm/HubEnergieaufnahme Nm/hEffektive Masse min. kgEffektive Masse max. kg
PMCN600EUM13668.0009,0136
PMCN600EUMH13668.000113,01.130
PMCN600EUMH213668.000400,02.300
PMCN600EUMH313668.0002.177,04.536

Kleinstoßdämpfer
PMCN600EUM

Zuverlässiger Schutz gegen Fluide

Selbsteinstellend, Rollmembrantechnologie, TPU Faltenbalg
Energieaufnahme 136 Nm/Hub
Hub 25,4 mm

Hermetisch dicht: Die Stoßdämpfer der ACE Protection Baureihe PMCN verfügen als Besonderheit über eine kompakte, absolut dichte Kappe.

Dieser aus TPU (thermoplastisches Polyurethan) gefertigte Schutz kapselt die bewährte ACE Rollmembran hermetisch von der Außenumgebung ab. Aggressive Schneid-, Kühlschmier- und Reinigungsmittel haben so keine Chance, die Funktion des wartungsfreien, einbaufertigen Stoßdämpfers bleibt sicher. Auch weil der aus Edelstahl gefertigte, in der Schutzkappe integrierte Aufprallkopf die Energie zuverlässig aufnimmt und mit für höchste Standzeiten sorgt. Sie sind auch komplett in Edelstahl erhältlich.

Die PMCN Baureihe ist eine gute Alternative zum Sperrluftadapter Typen SP, wenn an der Maschine bzw. Anlage keine Druckluft verfügbar ist.

Zuverlässig gegen aggressive Fluide geschützt, sind diese Kleinstoßdämpfer überall erste Wahl, wo herkömmliche Dämpfer zu schnell verschleißen, z. B. in Bearbeitungszentren oder anderen Anwendungen des Anlagen- und Maschinenbaus.
Kleinstoßdämpfer
PMCN600EUM
Zuverlässiger Schutz gegen Fluide
Selbsteinstellend, Rollmembrantechnologie, TPU Faltenbalg
Energieaufnahme 136 Nm/Hub
Hub 25,4 mm
ACE Stoßdämpfer GmbH - Bild - PMCN600EUM
ACE Stoßdämpfer GmbH - Bild - PMCN600EUM
ACE Easy Sizing Größe oder Type unbekannt? Berechnen!
222,01 €
Listenpreis exkl. USt.
exkl. Versand
Auf Lager Lieferzeit 1 - 2 Wochen

CAD Zeichnungen

Produkte-Downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Betriebs- & Montageanleitungen

Familie PMCN150 bis PMCN600

Betriebs- & Montageanleitung 1 MB 20.06.22
  • Technische Details
  • Zubehör
PMCN600EUM
Selbsteinstellend, Rollmembrantechnologie, TPU Faltenbalg

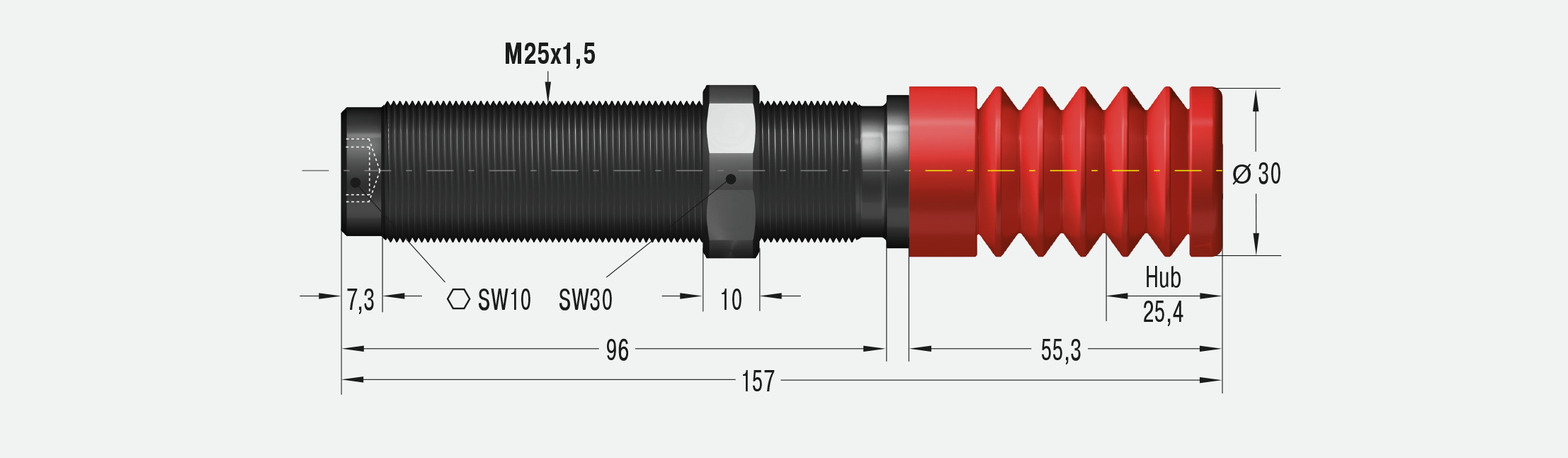

Abmessungen

PMCN600EUM
Hub25,4 mm

Technische Daten

Energieaufnahme 136 Nm/Hub

Energieaufnahme 68.000 Nm/h

Effektive Masse min. 9,0 kg

Effektive Masse max. 136 kg

Rückstellk. min. 8 N

Rückstellk. max. 90 N

Rückstellzeit 0,6 s

Achsabweichung max. 2 °

Auffahrgeschwindigkeit 0,06 m/s bis 6 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich 0 °C bis 66 °C

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper: Stahl korrosionsbeständig beschichtet; Führungslager: Kunststoff; Kolbenstange: Stahl (1.4125, AISI 440C) rostfrei, gehärtet; Faltenbalg: TPU, Stahleinsatz: V4A (1.4404/1.4571, AISI 316L/316Ti); Rollmembran: Ethylen-Propylen

Dämpfungsmedium Öl, temperaturstabil

Hinweis

Abschließende Eignungsprüfung muss in der Anwendung erfolgen.

Sicherheitshinweis

Wegen der Wärmeabstrahlung den Stoßdämpfer nicht lackieren.

Auf Anfrage

Spezialzubehör lieferbar.

Kaufmännische Daten

Gewicht
0,000 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
84879059

Ursprungsland
US

PMCN600EUM
Selbsteinstellend, Rollmembrantechnologie, TPU Faltenbalg

Montagezubehör

1-9 St. 31,12 €
ab 100 St. 27,39 €
31,12 €
Universalflansch
UM25
UM25
1-9 St. 27,37 €
ab 100 St. 24,09 €
27,37 €
Rechteckflansch
RF25
RF25
1-9 St. 27,37 €
ab 100 St. 24,09 €
27,37 €
Klemmflansch
MB25
MB25

Zubehör

1-9 St. 2,97 €
ab 100 St. 2,61 €
2,97 €
Kontermutter
KM25
KM25
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
