TYPEN	Energieaufnahme Nm/Hub	Energieaufnahme Nm/h	Effektive Masse min. kg	Effektive Masse max. kg
SC75EUM-5	16	30.000	1	8
SC75EUM-6	16	30.000	7	78
SC75EUM-7	16	30.000	75	800

Kleinstoßdämpfer
SC75EUM-7

Topfkolbendesign für höchste Energieaufnahme

Selbsteinstellend, Topfkolbentechnologie
Energieaufnahme 16 Nm/Hub
Hub 10 mm

Weich im Dämpfen, hart im Nehmen: Die Palette der 'soft contact' Dämpfer SC²25 bis SC²190 reicht von der Gewindegröße M10 bis M14 und deckt Härtebereiche von 1 kg bis 1.550 kg ab. Alle Modelle zeichnen sich durch hohe Energieaufnahme aus. Sie vereinen zudem die Topfkolbentechnologie mit der von ACE perfektionierten Membrandichtung. Dadurch ist z. B. auch der direkte Einbau als Endlagendämpfung im Pneumatikzylinder bei 5 bis 7 bar oder bei Anwendungen möglich, wo die Verzögerung nah am Drehpunkt zu sein hat.

Sie sind wartungsfrei, verfügen über einen integrierten Festanschlag und sind sofort einbaufertig. Mit der Option Bolzenvorlagerung lassen sich Aufprallwinkel bis zu 25° realisieren.

Dank ihrer robusten Bauweise und der Langlebigkeit sind diese Kleinstoßdämpfer sehr breit einsetzbar. Konstrukteure nutzen sie vor allem für Handlingaufgaben und in der Automation.

ACE Stoßdämpfer GmbH - Bild - SC75EUM; 5 bis 7

ACE Easy Sizing Größe oder Type unbekannt? Berechnen!

127,39 €

Listenpreis exkl. USt.

exkl. Versand

Auf Lager (Lieferzeit 1 - 3 Tage)

CAD Zeichnungen

SC75EUM-7

Selbsteinstellend, Topfkolbentechnologie

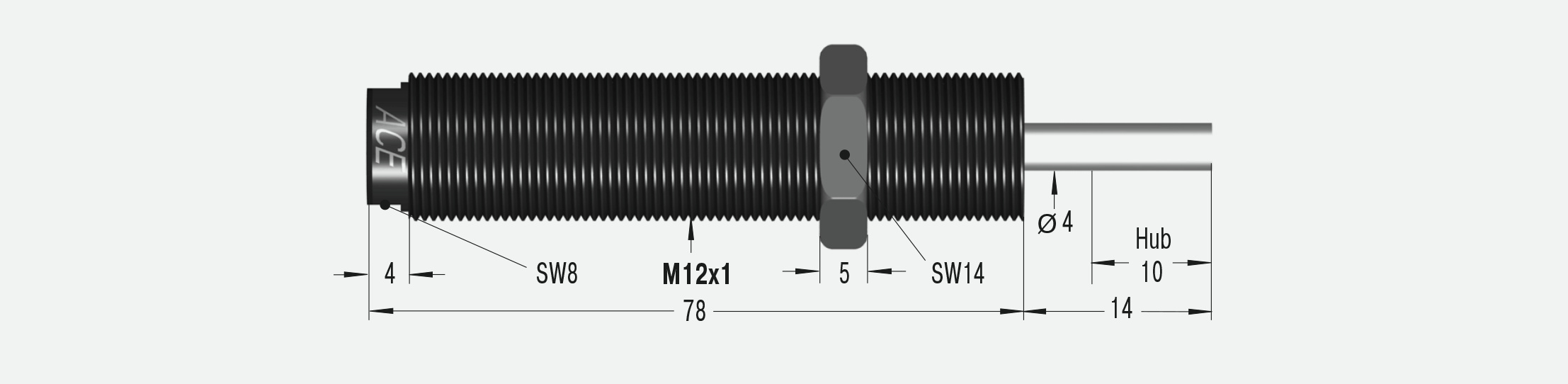

Abmessungen

Hub

10 mm

Technische Daten

Energieaufnahme 16 Nm/Hub

Energieaufnahme 30.000 Nm/h

Effektive Masse min. 75 kg

Effektive Masse max. 800 kg

Härte -7

Rückstellk. min. 6,0 N

Rückstellk. max. 19 N

Rückstellzeit 0,3 s

Achsabweichung max. 2 °

Auffahrgeschwindigkeit 0,1 m/s bis 5,7 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich 0 °C bis 66 °C

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper, Zubehör: Stahl korrosionsbeständig beschichtet; Kolbenstange: Stahl rostfrei, gehärtet; Rollmembran: SC²190: Ethylen-Propylen; Stretchmembran: SC²25 und SC²75: Nitril

Dämpfungsmedium Öl, temperaturstabil

Hinweis

Zur Feinjustierung des Resthubes kann eine Anschlaghülse (AH) verwendet werden.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Roll- und Stretchmembrane angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge.

Auf Anfrage

Erhöhter Korrosionsschutz. Sonderausführungen.
