TYPENEnergieaufnahme Nm/HubEnergieaufnahme Nm/hEffektive Masse min. (soft contact) kgEffektive Masse max. (soft contact) kg
SC300EUM-03345.000--
SC300EUM-0-8803345.000--
SC300EUM-13345.0002,37
SC300EUM-1-8803345.0002,37
SC300EUM-23345.000723
SC300EUM-2-8803345.000723
SC300EUM-33345.0002368
SC300EUM-3-8803345.0002368
SC300EUM-43345.00068181
SC300EUM-4-8803345.00068181

Kleinstoßdämpfer
SC300EUM-2

Lange Hübe und weicher Aufprall

Selbsteinstellend, Soft-Contact
Energieaufnahme 33 Nm/Hub
Hub 19 mm

Ideal für weiche Dämpfung: Das SC im Namen der Typen aus der ACE Produktfamilie SC190 bis SC925 steht für 'soft contact'. Diese aus dem Vollen gefertigten Kleinstoßdämpfer sind so konstruiert, dass sie wahlweise mit einer linearen oder progressiven Abbremskurve ausgelegt werden können. Der weiche Charakter ihrer Dämpfung ist den speziellen langen Hüben zu verdanken, durch die sehr geringe Stützkräfte entstehen.

Auch diese wartungsfreien, einbaufertigen hydraulischen Maschinenelemente sind mit einem integrierten Festanschlag ausgestattet. Bei Verwendung der Bolzenvorlagerung sind Aufprallwinkel von bis zu 25° möglich. Dank der sehr kleinen, überlappenden Härtebereiche decken diese Dämpfer einen effektiven Massenbereich von unter einem bis zu über 2.000 kg ab!

Die Kleinstoßdämpfer der Produktfamilie SC190 bis SC925 werden im Maschinenbau, vornehmlich in den Bereichen Handling und Automation, verwendet.
Kleinstoßdämpfer
SC300EUM-2
Lange Hübe und weicher Aufprall
Selbsteinstellend, Soft-Contact
Energieaufnahme 33 Nm/Hub
Hub 19 mm
ACE Stoßdämpfer GmbH - Bild - SC300EUM; 0 bis 4
ACE Stoßdämpfer GmbH - Bild - SC300EUM; 0 bis 4
ACE Easy Sizing Größe oder Type unbekannt? Berechnen!
87,14 €
Listenpreis exkl. USt.
exkl. Versand
Auf Lager (Lieferzeit 1 - 3 Tage)

CAD Zeichnungen

Produkte-Downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Betriebs- & Montageanleitungen

Familie SC190 bis SC925

Betriebs- & Montageanleitung 1 MB 20.06.22
  • Technische Details
  • Einsatzspektrum
  • Zubehör
SC300EUM-2
Selbsteinstellend, Soft-Contact

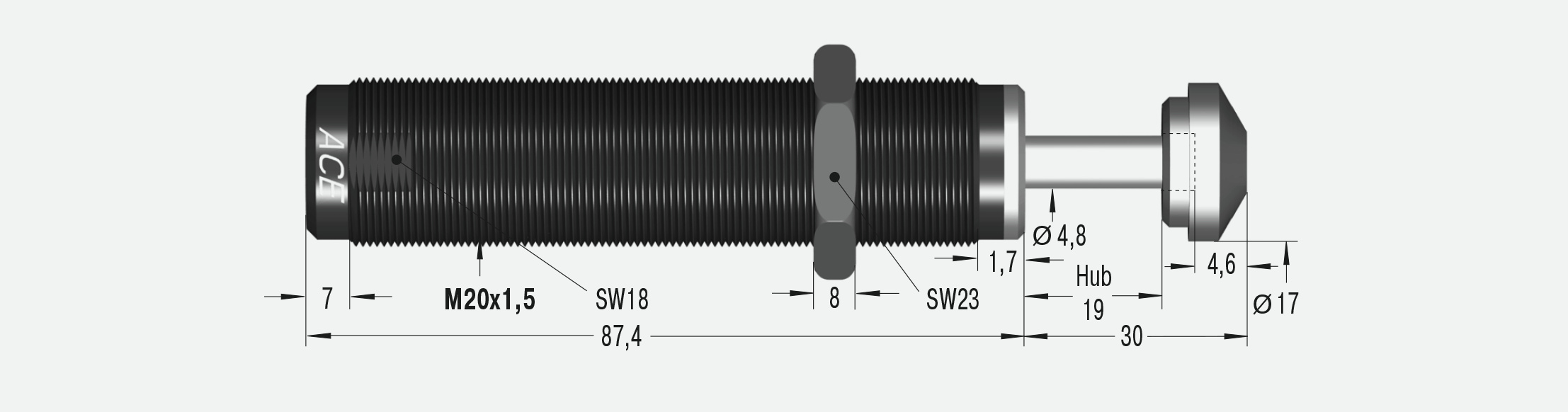

Abmessungen

SC300EUM-2
Hub19 mm

Technische Daten

Energieaufnahme 33 Nm/Hub

Energieaufnahme 45.000 Nm/h

Effektive Masse min. (selbsteinstellend) 4,5 kg

Effektive Masse max. (selbsteinstellend) 27 kg

Effektive Masse min. (soft contact) 7 kg

Effektive Masse max. (soft contact) 23 kg

Härte -2

Rückstellk. min. 5 N

Rückstellk. max. 10 N

Rückstellzeit 0,10 s

Achsabweichung max. 5 °

Auffahrgeschwindigkeit 0,15 m/s bis 3,66 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich 0 °C bis 66 °C

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper, Zubehör: Stahl korrosionsbeständig beschichtet; Kolbenstange: Stahl rostfrei, gehärtet

Dämpfungsmedium Öl, temperaturstabil

Hinweis

Zur Feinjustierung des Resthubes kann eine Anschlaghülse (AH) verwendet werden.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge. Wegen der Wärmeabstrahlung den Stoßdämpfer nicht lackieren.

Auf Anfrage

Vernickelt oder weartec (seewasserbeständig) oder in anderen Sonderausführungen lieferbar. Ausführungen ohne Aufprallkopf.

Kaufmännische Daten

Gewicht
0,175 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
84879059

Ursprungsland
US

SC300EUM-2
Selbsteinstellend, Soft-Contact

Einsatzbeispiele

Dämpfungssystem für Bestückungsmaschinen
Kleinstoßdämpfer - SC190 bis SC925
Dämpfungssystem für Bestückungsmaschinen
Durch den Einsatz von ACE Kleinstoßdämpfern lassen sich industrielle Konstruktionen mit wenig Aufwand optimieren. In dieser Fertigungsstraße für elektronische Bauteile konnte die Bestückungs-Taktzeit auf 3.600 Takte/h gesteigert werden. So unterst...
Dämpfungssystem für Bestückungsmaschinen
Aufprallschutz für Fluggeräte
Kleinstoßdämpfer - SC190 bis SC925
Aufprallschutz für Fluggeräte
Im Zuge eines Robotikprojektes haben Studenten Quadrokopter mit Kleinstoßdämpfern ausgestattet. Um sich bei der Erforschung von Flugeigenschaften und der Erlernung der Handhabung nicht mit kostenintensiven Reparaturen und damit verbundenen Ausfall...
Aufprallschutz für Fluggeräte

Anwendungsbereiche

  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Fertigungs- und Bearbeitungszentren
  • Messtische
  • Werkzeugmaschinen
Die Kleinstoßdämpfer der Produktfamilie SC190 bis SC925 werden im Maschinenbau, vornehmlich in den Bereichen Handling und Automation, verwendet.
SC300EUM-2
Selbsteinstellend, Soft-Contact

Zubehör

1-9 St. 22,20 €
ab 100 St. 19,54 €
22,20 €
Stahlurethankopf
BP20
BP20
1-9 St. 2,28 €
ab 100 St. 2,01 €
2,28 €
Kontermutter
KM20
KM20
1-9 St. 128,36 €
ab 100 St. 112,96 €
128,36 €
Schalter-Anschlaghülse
AS20
AS20
1-9 St. 57,48 €
ab 100 St. 50,58 €
57,48 €
Bolzenvorlagerung
BV20SC
BV20SC
1-9 St. 11,55 €
ab 100 St. 10,16 €
11,55 €
Schaltkopf
PS20
PS20
1-9 St. 10,43 €
ab 100 St. 9,18 €
10,43 €
Anschlaghülse
AH20
AH20
1-9 St. 26,68 €
ab 100 St. 23,48 €
26,68 €
Schutzkappe
PB20SC
PB20SC

Montagezubehör

1-9 St. 19,25 €
ab 100 St. 16,94 €
19,25 €
Rechteckflansch
RF20
RF20
1-9 St. 20,39 €
ab 100 St. 17,94 €
20,39 €
Universalflansch
UM20
UM20
1-9 St. 19,25 €
ab 100 St. 16,94 €
19,25 €
Klemmflansch
MB20
MB20
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service & Downloads
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News & Presse
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Jobs & Karriere
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
