TYPEN	Energieaufnahme Nm/Hub	Energieaufnahme Not-Stopp Nm/Hub	Hub max. mm
TS14-7	2,0	3	7
TS18-9	4,0	6	9
TS20-10	6,0	7	10
TS26-15	11,5	15	15
TS32-16	23,0	26	16
TS35-19	30,0	36	19
TS40-19	34,0	42	19
TS41-21	48,0	63	21
TS44-23	63,0	72	23
TS48-25	81,0	91	25
TS51-27	92,0	114	27
TS54-29	122,0	158	29
TS58-30	149,0	154	30
TS61-32	163,0	169	32
TS64-34	208,0	254	34
TS68-36	227,0	272	36
TS75-39	291,0	408	39
TS78-40	352,0	459	40
TS82-44	419,0	620	44
TS84-43	475,0	635	43
TS90-47	580,0	778	47
TS107-56	902,0	966	56

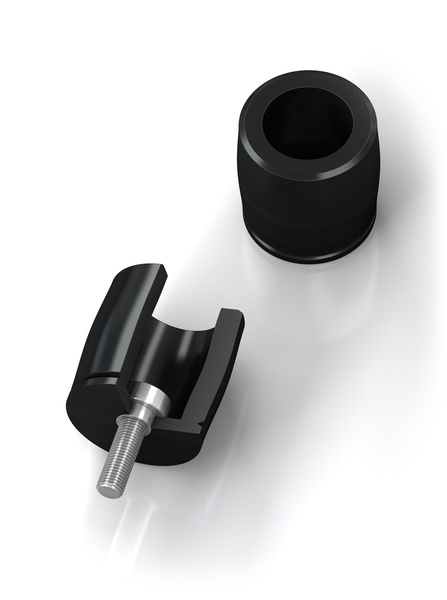

Strukturdämpfer
TS107-56

Name: TS107-56
Brand: ACE Stoßdämpfer GmbH
SKU: TS107-56
Price: 141.75 EUR
Availability: InStock

Kompakte Bauform bei gleichmäßiger Verzögerung

Axial soft dämpfend
Energieaufnahme 902,0 Nm/Hub
Hub max. 56 mm

Energieaufnahme auf kompakte, konstante Art: Die Strukturdämpfer TS (TUBUS soft) sind ebenfalls aus Co-Polyester Elastomer gefertigt. Durch die annähernd lineare Dämpfungskennlinie nehmen die wartungsfreien, einbaufertigen Komponenten die Energie bei minimaler Maschinenbelastung weich auf. Die gleichbleibende Dämpfung wird begünstigt von der geringen Eigenerwärmung des Materials.

Die TS-Produktfamilie überzeugt durch maximale Energieaufnahme im Bereich von 2 Nm bis 966 Nm bei minimaler Bauhöhe. Die platzsparende Bauform wurde von Ø 14 mm bis zu Ø 107 mm umgesetzt. Per mitgelieferter Spezialschraube lässt sich jeder dieser Strukturdämpfer leicht und zügig befestigen.

--,-- €

Listenpreis exkl. USt.

exkl. Versand

Der Preis kann im Moment nicht ermittelt werden. Bitte laden Sie die Seite neu.

CAD Zeichnungen

Produkte-Downloads

Betriebs- & Montageanleitungen

Familie TS

	Betriebs- & Montageanleitung	490.7 kB	24.05.2022
	Deutsch

Technische Details
Einsatzspektrum

TS107-56

Axial soft dämpfend

Abmessungen

Hub max.	56 mm
A	110 mm
d1	107 mm
d2	100 mm
d3	147 mm
M	M16 mm
L_M	16 mm

Technische Daten

Energieaufnahme 902,0 Nm/Hub

Energieaufnahme Not-Stopp 966 Nm/Hub

Energieabbau 35 % bis 64 %

Dynamische Kraftaufnahme 533 N bis 23.500 N

Zulässiger Temperaturbereich -40 °C bis +90 °C

Baugröße 14 mm bis 107 mm

Einbaulage beliebig

Materialhärte Shore 40D Shore

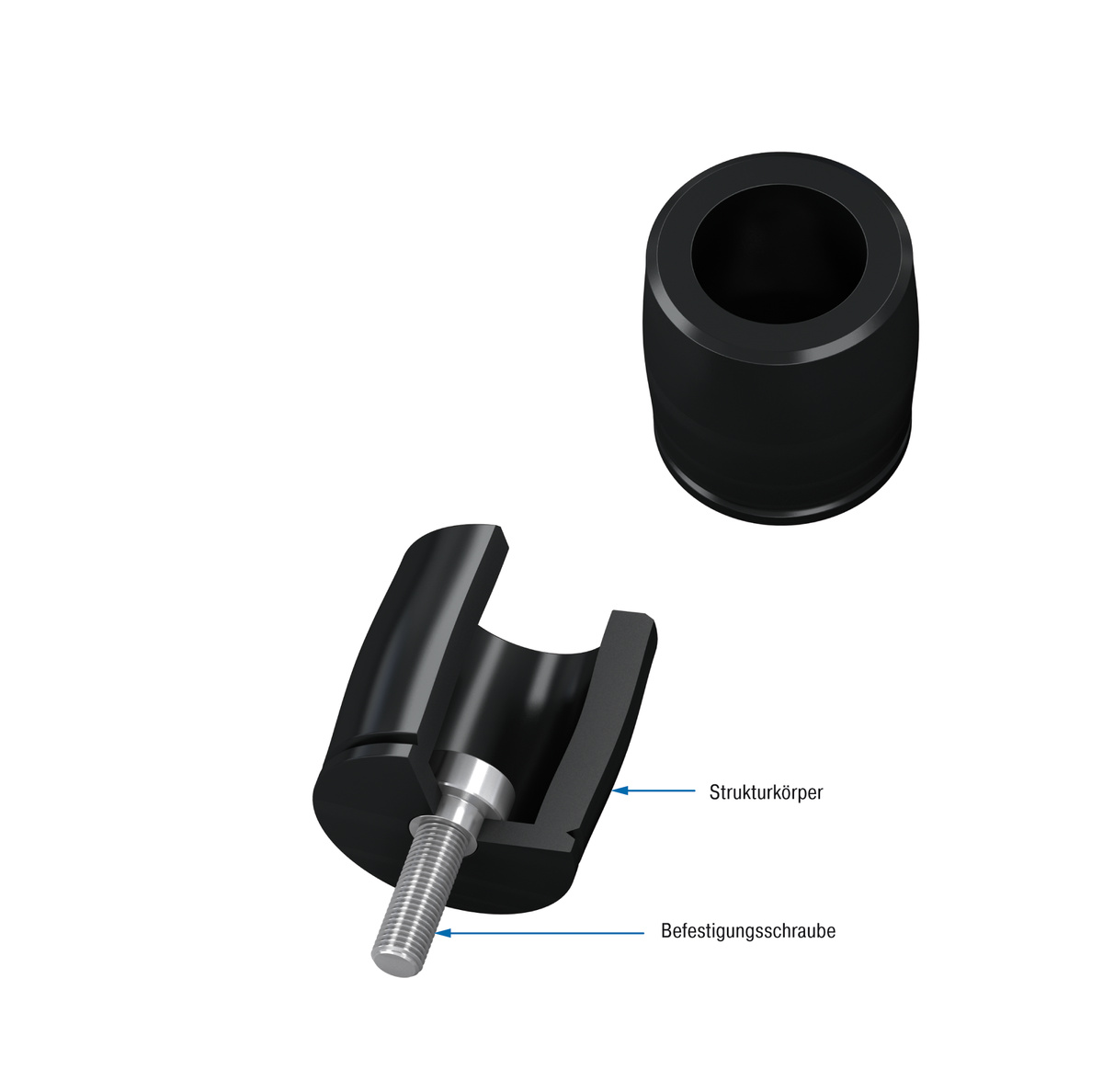

Material Strukturkörper: Co-Polyester Elastomer

Umgebung Beständig gegen Mikroben, Meerwasser, Chemikalien und mit sehr guter UV- und Ozonresistenz. Keine Wasseraufnahme und kein Aufquellen.

Auffahrgeschwindigkeit max. 5 m/s

Anzugsmoment max. M4: 1,7 Nm
M5: 2,3 Nm
M6: 6 Nm
M12: 50 Nm
M16: 120 Nm

Hinweis

Für Not-Stopp und Daueranwendungen geeignet. Bei Anwendungen unter Vorspannung und erhöhten Temperaturen wenden Sie sich bitte an ACE.

Sicherheitshinweis

Befestigungsschraube zusätzlich mit Loctite sichern.

Auf Anfrage

Sonderhübe, -kennlinien, -federraten, -baugrößen und -materialien lieferbar.

Generelle Information zu der Bestell-Anfrage

Einsatzbeispiele

Strukturdämpfer - TUBUS TS

Schutzkonstruktionen für Laufbandantriebe in der...

Beim Training in der Schwerelosigkeit kommt ein Geschirr mit Bungeeseilen zum Einsatz, damit die Trainierenden nicht abheben. Gleich drei linear arbeitende Strukturdämpfer von ACE sind hier im Einsatz. Ein so genannter TUBUS ist im...

Strukturdämpfer - TUBUS TS

Dämpfung für Hochsee-Anlandekonstruktionen

Die Wartungsarbeiten von Windkrafträdern auf offener See führten lange Zeit zu Schäden an den Wartungsbooten. Denn die für das Anlanden vorgesehene starre Anlegekonstruktion muss wegen Aufprallgeschwindigkeit und Wellengang ein Plus von bis zu 20...

Anwendungsbereiche

Linearschlitten
Pneumatikzylinder
Handhabungsmodule
Maschinen und Anlagen
Schwenkeinheiten
elektromechanische Antriebe
Krananwendungen
Förderanlagen

Für Not-Stopp und Daueranwendungen geeignet, werden die preiswerten, langlebigen TUBUS TS z. B. als Endlagendämpfung in Linearachsen, im Werkzeugbau, in Werkzeugmaschinen, in Hydraulik-, Pneumatik- und Handlinggeräten eingesetzt.
