TYPEN	Hub mm	L ausgefahren mm	Druckkraft max. N
HB-40-100	100	275	10.000
HB-40-150	150	375	10.000
HB-40-200	200	475	10.000
HB-40-300	300	675	10.000
HB-40-400	400	875	8.000
HB-40-500	500	1.075	6.000
HB-40-600	600	1.275	4.000
HB-40-700	700	1.475	3.000
HB-40-800	800	1.675	3.000

TYPEN

Hub mm

L ausgefahren mm

Druckkraft max. N

HB-40-100

100

275

10.000

HB-40-150

150

375

10.000

HB-40-200

200

475

10.000

HB-40-300

300

675

10.000

HB-40-400

400

875

8.000

HB-40-500

500

1.075

6.000

HB-40-600

600

1.275

4.000

HB-40-700

700

1.475

3.000

HB-40-800

800

1.675

3.000

Hydraulische Bremszylinder
HB-40-800

Lineare Geschwindigkeitsregulierung

Einstellbar
Druckkraft max. 3.000 N
Hub 800 mm

Hohe Qualität und lange Standzeiten: Auch die hydraulischen Bremszylinder der Produktfamilie HB können als beid- oder einseitig wirkende Bremsen eingesetzt werden. Ihre beschichteten Körper im schlanken Gasfeder-Design und die Kolbenstangen mit verschleißfester Oberflächenbeschichtung sind Merkmale hoher Qualität und Langlebigkeit.

Die wartungsfreien, einbaufertigen und geschlossenen Systeme leisten eine konstante Vorschubgeschwindigkeit und sind einstellbar, wobei das Einstellsegment am Kolben die Verstellung in den Endlagen kinderleicht macht. Eine große Auswahl an Anbauteilen erleichtert die Montage und macht den hydraulischen Bremszylinder universell einsetzbar, u. a. bei der Dämpfung hin- und herschwenkender Massen.

934,70 €

Listenpreis exkl. USt.

exkl. Versand

Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)

CAD Zeichnungen

Produkte-Downloads

HB-40-800

Einstellbar

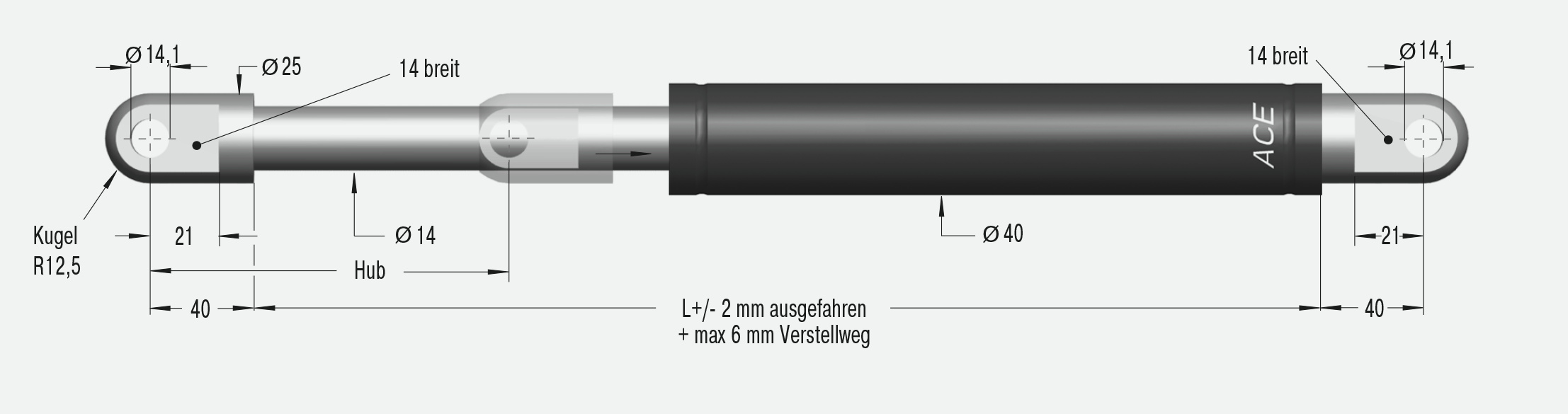

Abmessungen

Hub	800 mm
L ausgefahren	1.675 mm

Technische Daten

Druckkraft max. 3.000 N

Zugkraft max. 10.000 N

Zylinderrohrdurchmesser Ø 40 mm mm

Kolbenstangendurchmesser Ø 14 mm

Laufleistung ca. 10.000 m

Leerhub Konstruktiv bedingt Leerhub von ca. 20 %.

Ausführung Trennkolben Ausschubkraft 150 N; Maß L = 2,32 x Hub + 82 mm; Bestellbez. -T.

Zulässiger Temperaturbereich -20 °C bis +80 °C

Einstellung Durch Verdrehen der Kolbenstange im komplett aus- oder eingefahrenen Zustand möglich.
Drehung im Uhrzeigersinn = Erhöhung der Bremskraft
Gegen den Uhrzeigersinn = Verringern der Bremskraft
Dämpfkraft im ausgebauten Zustand einstellbar. Das Maß L wird bei Verstellung um maximal 6 mm verlängert.

Festanschlag Kundenseitig externe Festanschläge von 1 mm bis 1,5 mm vor Hubende vorsehen.

Dämpfungsmedium Hydrauliköl

Material Außenkörper: Stahl beschichtet; Kolbenstange: Stahl mit verschleißfester Oberflächenbeschichtung; Anschlussteile: Stahl verzinkt

Einbaulage beliebig

Hinweis

bei längeren Stillstandzeiten erhöhtes Losbrechmoment

Anschlussarten

Sind beliebig kombinierbar und müssen kundenseitig ggf. gegen Verdrehung gesichert werden.

Auf Anfrage

Sonderöle und andere Sonderausführungen sowie weiteres Zubehör lieferbar.
