Rotationsbremsen
FRN-K2-R103
Für starke Lebenszeitverlängerung
Kontinuierlich drehend
Bremsmoment 100 +/- 20 Ncm
Die Bremsrichtung von FRT-F2/K2 und FRN-F2/K2 ist entweder rechts, links oder beidseitig drehend. Bei einem Bremsmoment von bis zu 400 Ncm kommt diese Produktfamilie auch mit schwereren Bauteilen zurecht. Diese ACE Rotationsbremsen können direkt im Drehpunkt oder linear über Zahnrad und Zahnstange bremsen. Sie sind wartungsfrei und einbaufertig.

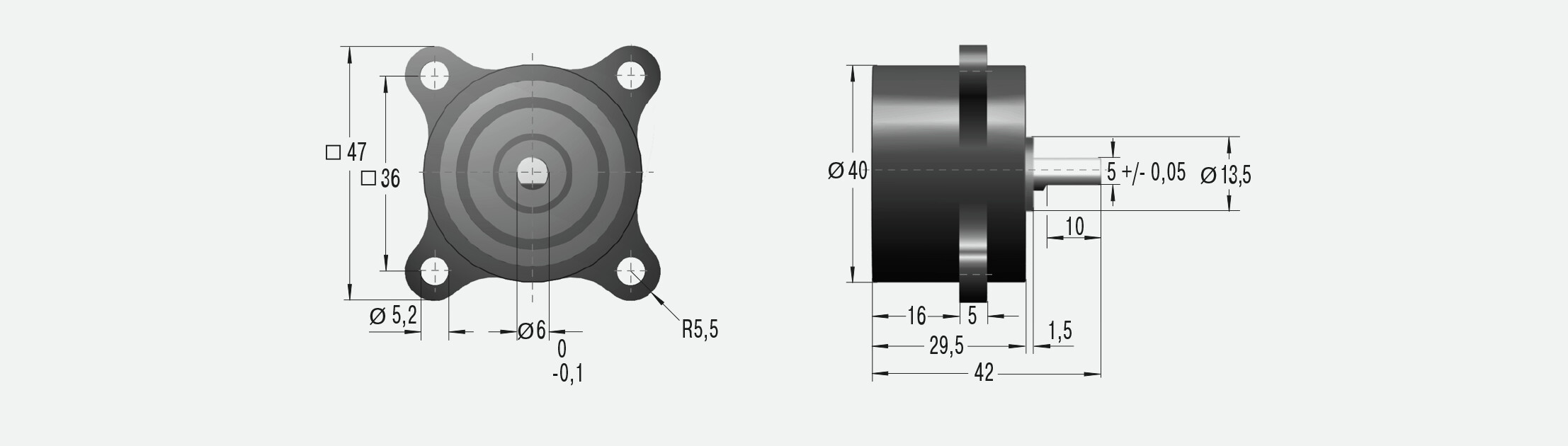

CAD Zeichnungen
Produkte-Downloads
Betriebs- & Montageanleitungen
Familie FRN-F2/K2-R
Betriebs- & Montageanleitung | 860 kB | 25.05.2022 | |
Deutsch |
FRN-K2-R103
Kontinuierlich drehend
Technische Daten
Bremsmoment 100 +/- 20 Ncm Bremsrichtung rechts Baugröße Ø 40 mm Drehzahl max. 50 U/min. Laufleistung 50.000 Zyklen (1 Zyklus = 360° links, 360° rechts), danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger. Zulässiger Temperaturbereich 0 °C bis 50 °C Material Außenkörper: Kunststoff; Welle: Stahl Einbaulage beliebig | MontagehinweisÜber die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden. SicherheitshinweisRotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen. Auf AnfrageSpezielle Bauformen lieferbar. |
Generelle Information zu der Bestell-Anfrage
Einsatzbeispiele
Rotationsbremsen - FRT-F2/K2 und FRN-F2/K2
ACE Rotationsbremsen schützen die Tastatur. Um die Maschinentastatur langfristig vor den rauen Bedingungen im Anlagenbetrieb sowie unbefugtem Zugriff zu schützen, wurde sie auf einer schwenk- und verschließbaren Aufnahme installiert. Die an der...
Anwendungsbereiche
- Möbelindustrie
- Sportgeräte
- Linearschlitten
- Pneumatikzylinder
- Handhabungsmodule
- Maschinen und Anlagen
- Stapelanlagen
- elektromechanische Antriebe
- Förderanlagen
- Dockanlagen im Schiffsbau
