TYPEN	Energieaufnahme Nm/Hub	Energieaufnahme Nm/h	Effektive Masse min. kg	Effektive Masse max. kg
MA150EUM	22,0	35.000	1,00	109

Vorschub-Ölbremsen
MA150EUM

Name: MA150EUM
Brand: ACE Stoßdämpfer GmbH
SKU: MA150EUM
Price: 79.92 EUR
Availability: InStock

Konzipiert für Anwendungen mit geringer Präzisionsanforderung

Einstellbar
Energieaufnahme 22,0 Nm/Hub
Hub 12,7 mm

Die Kleinstoßdämpfer der Produktfamilie MA30 bis MA900 sind einstellbar und lassen sich den Anforderungen genau anpassen. So weist z. B. der MA150 die Rollmembrantechnik der Familie MC150 bis MC600 auf und bietet alle Vorteile dieser Technik wie z. B. den Einsatz im Druckraum. Durch lange Hübe, u. a. 40 mm beim MA900, entstehen geringe Stützkräfte, was eine weiche Dämpfungscharakteristik ergibt.

Alle Varianten dieser wartungsfreien und einbaufertigen Maschinenelemente verfügen über einen integrierten Festanschlag. Überall dort verwendet, wo Einsatzdaten wechseln, wo die Berechnungsparameter nicht eindeutig sind oder wo maximale Flexibilität in den Einsatzmöglichkeiten gefordert ist, leisten sie die besten Dienste.

Die justierbaren Kleinstoßdämpfer von ACE lassen sich absolut kundenspezifisch verwenden und haben daher im Maschinenbau bei vielen Anwendungen einen festen Platz.

--,-- €

Listenpreis exkl. USt.

exkl. Versand

Der Preis kann im Moment nicht ermittelt werden. Bitte laden Sie die Seite neu.

CAD Zeichnungen

Produkte-Downloads

Betriebs- & Montageanleitungen

Grundtyp MA150EUM

	Montageaneleitung	58.1 kB	27.07.2015
	Deutsch

Technische Details

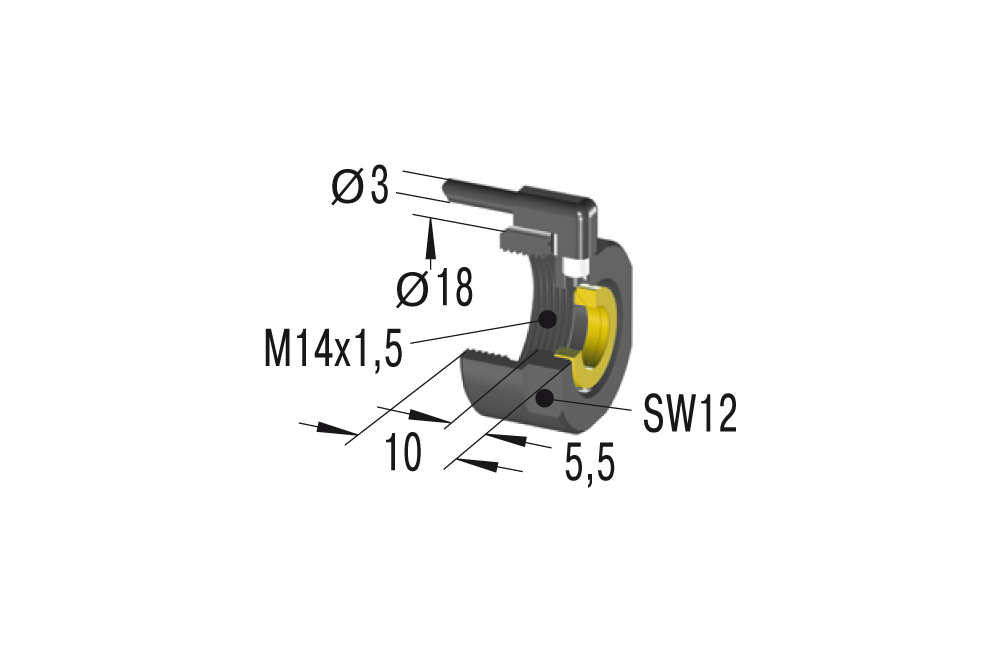

Zubehör

MA150EUM

Einstellbar

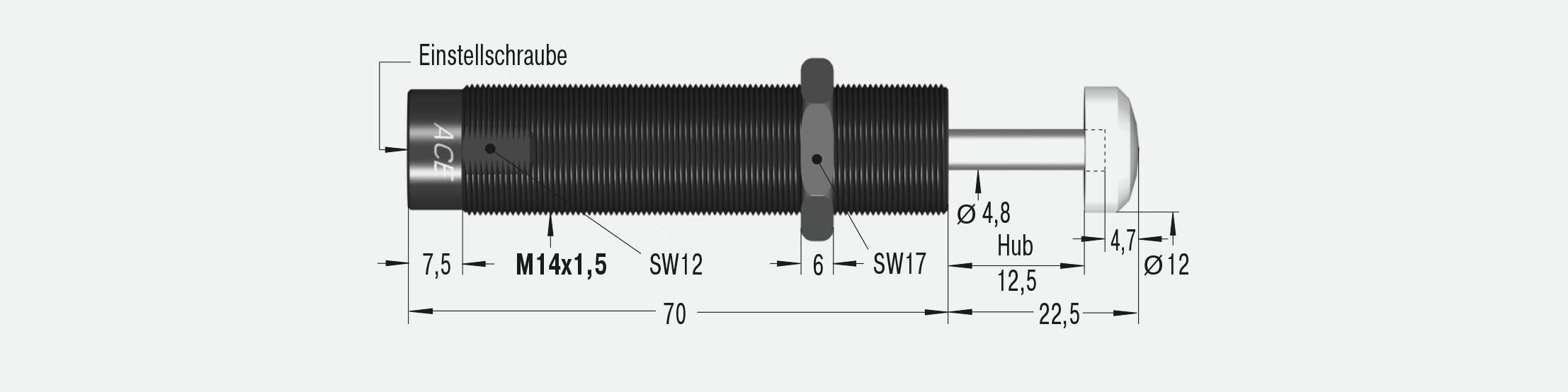

Abmessungen

Hub

12,7 mm

Technische Daten

Energieaufnahme 22,0 Nm/Hub

Energieaufnahme 35.000 Nm/h

Effektive Masse min. 1,00 kg

Effektive Masse max. 109 kg

Rückstellk. min. 3,0 N

Rückstellk. max. 5,0 N

Rückstellzeit 0,4 s

Achsabweichung max. 2 °

Auffahrgeschwindigkeit Bei v = 0,3 m/s max. zulässige Energie ca. 2 Nm.
Bei höherer Energie Stoßdämpfer vorschalten. Hohe Aufprallgeschwindigkeit vermeiden.

Zulässiger Temperaturbereich 0 °C bis 66 °C

Einbaulage beliebig

Festanschlag integriert

Einstellung Harter Aufschlag am Hubanfang, Richtung 9 bzw. PLUS drehen. Harter Aufschlag am Hubende, Richtung 0 bzw. MINUS drehen.

Material Außenkörper: Stahl tenifer gehärtet; Kolbenstange: Stahl brüniert oder tenifer gehärtet

Dämpfungsmedium Öl, temperaturstabil

Hinweis

Dämpfer ist bei Auslieferung in einer neutralen Position zwischen hart und weich voreingestellt.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge.

Auf Anfrage

Vernickelt, weartec (seewasserbeständig) oder in anderen Sonderausführungen lieferbar.

Generelle Information zu der Bestell-Anfrage
