TYPENHub mmDruckkraft min. NDruckkraft max. N
MVC225EUM19251.750

Vorschub-Ölbremsen
MVC225EUM

Konzipiert für Anwendungen mit geringer Präzisionsanforderung

Einstellbar
Druckkraft max. 1.750 N
Hub 19 mm

Viele Anwendungsmöglichkeiten: Die Vorschub-Ölbremsen vom Typ FA, MA und MVC sind ähnlich wie die des Typs VC. Allerdings wurden diese leerhubfreien Ölbremsen für Anwendungen konzipiert, die eine geringere Präzision erfordern.

Auch für die Typen FA, MA und MVC gibt es viel Zubehör. Alle sind einbaufertig, wartungsfrei, temperaturstabil und verhindern das Ruckgleiten gegeneinander bewegter Objekte. Durch das Einstellsegment am Fuß der Ölbremse können bei geringer Vorschubkraft Geschwindigkeiten ab 12 mm/min verfahren werden.
Vorschub-Ölbremsen
MVC225EUM
Konzipiert für Anwendungen mit geringer Präzisionsanforderung
Einstellbar
Druckkraft max. 1.750 N
Hub 19 mm
ACE Stoßdämpfer GmbH - Bild - MVC225EUM
ACE Stoßdämpfer GmbH - Bild - MVC225EUM
154,60 €
Listenpreis exkl. USt.
exkl. Versand
Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)

CAD Zeichnungen

Produkte-Downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Betriebs- & Montageanleitungen

Grundtyp MVC225EUM

Montageaneleitung 59 kB 13.05.21
  • Technische Details
  • Zubehör
MVC225EUM
Einstellbar

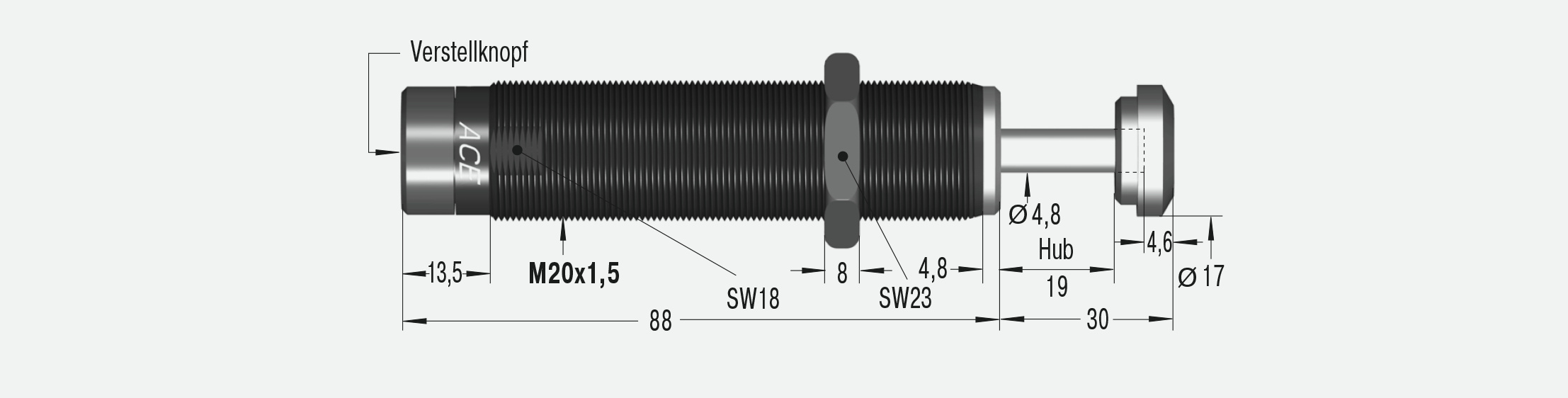

Abmessungen

MVC225EUM
Hub19 mm

Technische Daten

Druckkraft min. 25 N

Druckkraft max. 1.750 N

Rückstellk. min. 5,0 N

Rückstellk. max. 10,0 N

Rückstellzeit 0,65 s

Achsabweichung max. 2 °

Druckkraft 25 N bis 1.750 N N

Auffahrgeschwindigkeit Bei v = 0,3 m/s max. zulässige Energie ca. 2 Nm.
Bei höherer Energie Stoßdämpfer vorschalten. Hohe Aufprallgeschwindigkeit vermeiden.

Einstellung Harter Aufschlag am Hubanfang, Richtung 9 bzw. PLUS drehen. Harter Aufschlag am Hubende, Richtung 0 bzw. MINUS drehen.

Festanschlag integriert

Dämpfungsmedium Öl, temperaturstabil

Material Außenkörper: Stahl tenifer gehärtet; Kolbenstange: Stahl brüniert oder tenifer gehärtet

Einbaulage beliebig

Zulässiger Temperaturbereich 0 °C bis 66 °C

Hinweis

Dämpfer ist bei Auslieferung in einer neutralen Position zwischen hart und weich voreingestellt.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge.

Auf Anfrage

Vernickelt, weartec (seewasserbeständig) oder in anderen Sonderausführungen lieferbar.

Kaufmännische Daten

Gewicht
0,160 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
84879059

Ursprungsland
US

MVC225EUM
Einstellbar

Zubehör

1-9 St. 22,20 €
ab 100 St. 19,54 €
22,20 €
Stahlurethankopf
BP20
BP20
1-9 St. 2,28 €
ab 100 St. 2,01 €
2,28 €
Kontermutter
KM20
KM20
1-9 St. 57,48 €
ab 100 St. 50,58 €
57,48 €
Bolzenvorlagerung
BV20SC
BV20SC
1-9 St. 10,43 €
ab 100 St. 9,18 €
10,43 €
Anschlaghülse
AH20
AH20
1-9 St. 128,36 €
ab 100 St. 112,96 €
128,36 €
Schalter-Anschlaghülse
AS20
AS20
1-9 St. 26,68 €
ab 100 St. 23,48 €
26,68 €
Schutzkappe
PB20SC
PB20SC

Montagezubehör

1-9 St. 19,25 €
ab 100 St. 16,94 €
19,25 €
Klemmflansch
MB20
MB20
1-9 St. 20,39 €
ab 100 St. 17,94 €
--,-- €
Universalflansch
UM20
UM20
1-9 St. 19,25 €
ab 100 St. 16,94 €
19,25 €
Rechteckflansch
RF20
RF20
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
