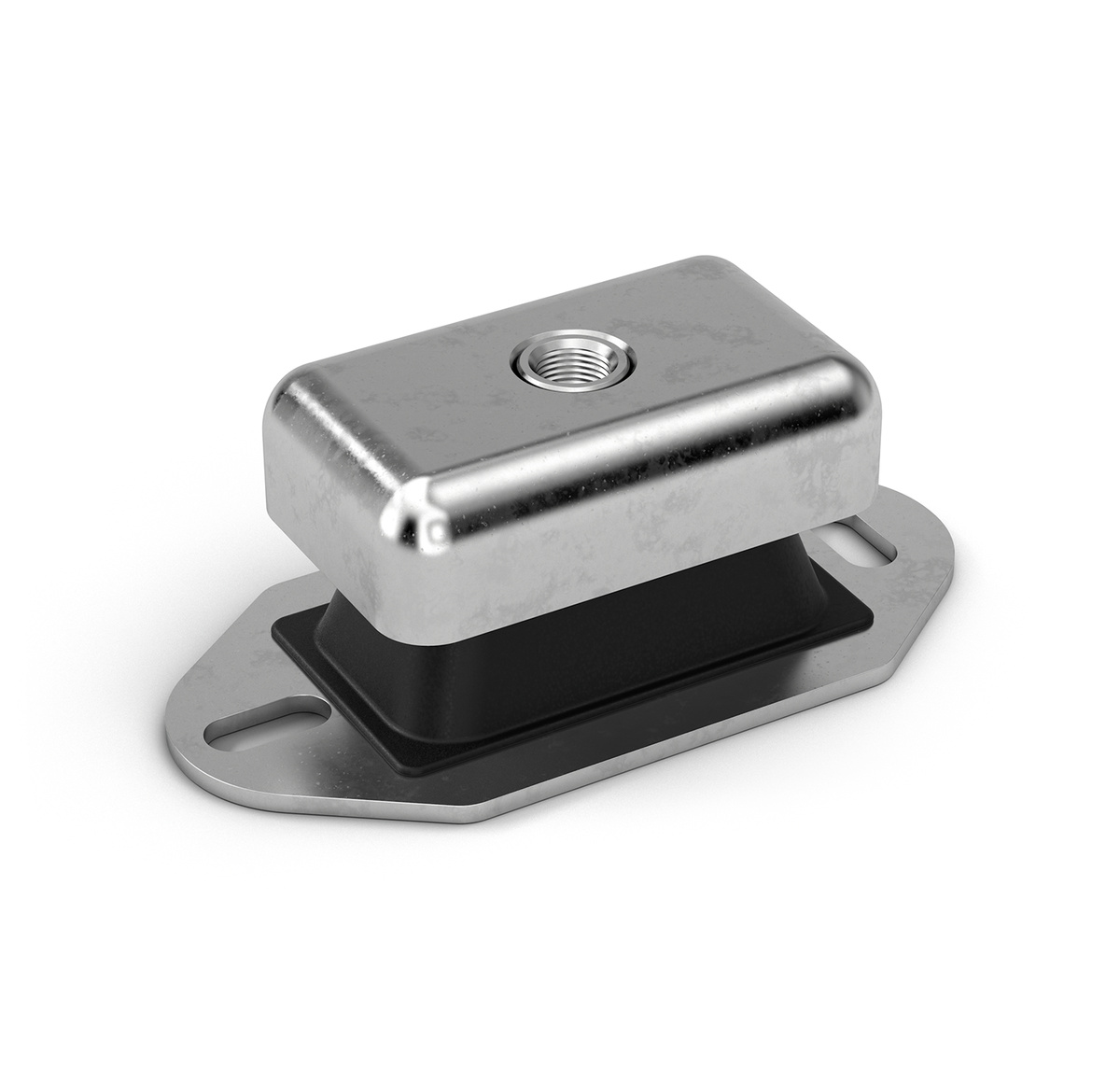

SFM-52012-55

Sicherer Stand auch für raueste Einsatzfälle

Ideal für mobile Anwendungen
Eigenfrequenz 6,6 Hz bis 11,4 Hz
Belastungsbereich 207,8 kg bis 519,4 kg

Vielseitig, robust und wartungsfrei: Die Maschinenfüße der Produktfamilie Marine Mounts sind sofort einbaubar und zeichnen sich durch Abreißsicherheit aus. Sie sind aus verzinktem Metall gefertigt, wobei in ihrem Inneren Neopren oder Naturkautschuk als Dämpfungswerkstoff verwendet wird. Bei ihrer Konstruktion wurde darauf geachtet, dass ihre Längssteifigkeit zweieinhalb mal höher als die vertikale Steifigkeit ist und ihre Quersteifigkeit 75 % der vertikalen Steifigkeit beträgt - Merkmale, welche die Robustheit und Variabilität der Isolatoren unterstreichen. Die Marine Mounts weisen zudem unter Maximalbelastung nur eine Eigenfrequenz von 7,8 Hz auf.

Typische Anwendungsfälle sind Schiffsmotoren, Dieselgeneratoren und andere Geräte für die Energieerzeugung.

CAD Zeichnungen

Produkte-Downloads

SFM-52012-55
Ideal für mobile Anwendungen

Abmessungen

SFM-52012-55
MM20 mm
A72,6 mm
B41,9 mm
C182,1 mm
D228,1 mm
E112,0 mm
F18,0 mm
G34,0 mm
H18,0 mm
I26,7 mm

Technische Daten

Eigenfrequenz 6,6 Hz bis 11,4 Hz Hz

Belastungsbereich 207,8 kg bis 519,4 kg kg

Zulässiger Temperaturbereich -30 °C bis +80 °C

Umgebung Beständig gegen UV-Strahlung

Material Außenkörper: Stahl verzinkt; Isolationsmedium: Neopren (Chloropren-Kautschuk)

Hinweis

Abreißsicher. Variabel einsetzbar. Niedrige Eigenfrequenz.

Montagehinweis

Montage in allen Raumachsen möglich. Für Belastungen in Schub-, Druck- und Zugrichtung einsetzbar. Unterschiedliche Steifigkeitswerte je nach Wirkrichtung.

Auf Anfrage

Sonderausführungen
