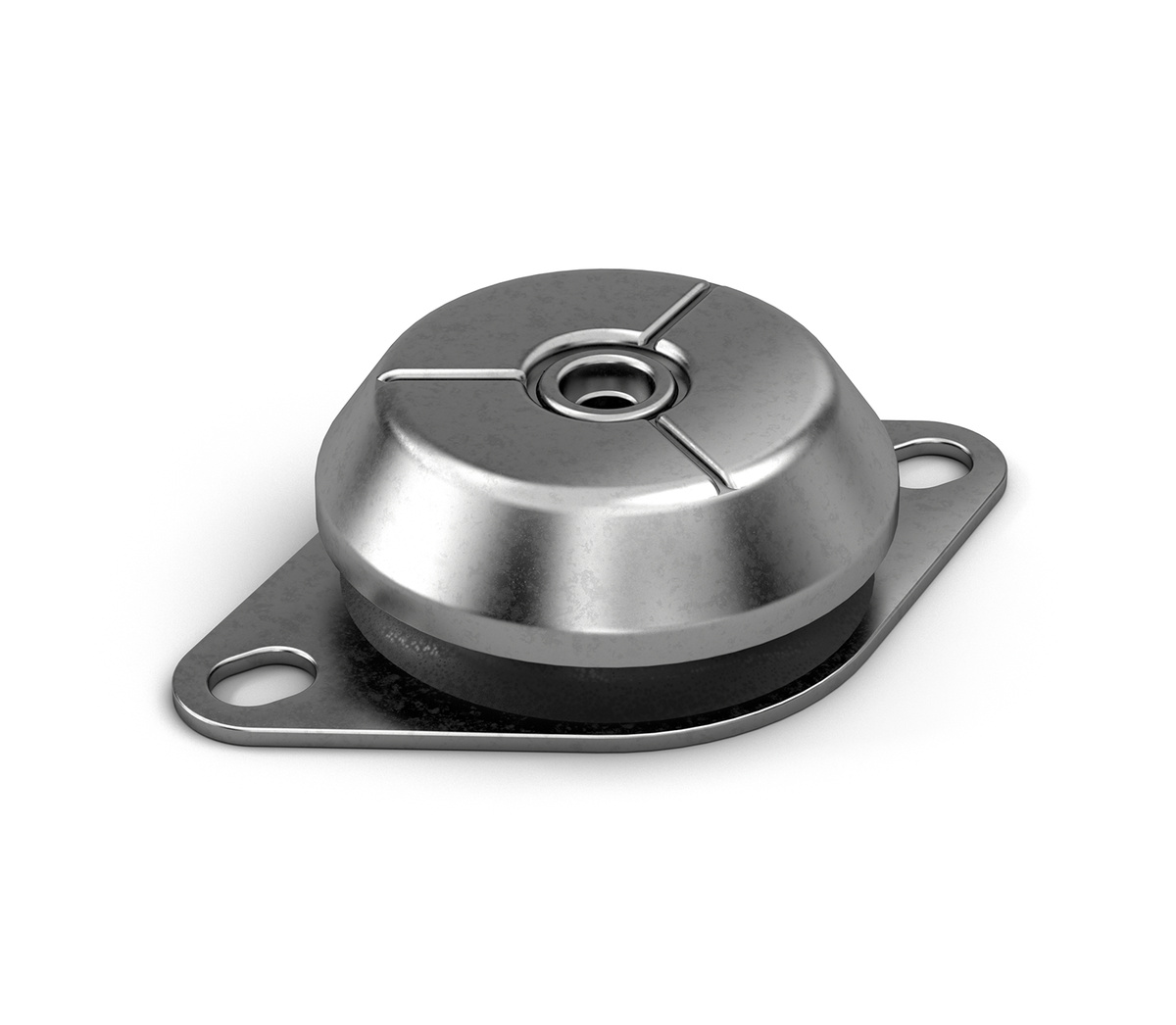

Schwingungsdämpfer
CFBMS833512M
Isolatoren mit großer Einfederung für alle Raumachsen
Schwerlastlager für niedrige Erregerfrequenz
Eigenfrequenz 7,7 Hz bis 12,3 Hz
Belastungsbereich 73,4 kg bis 183,5 kg
Für gute Stabilität in rauen Umgebungen: Diese Topfelemente schützen auch im schwierigen Umfeld. Dies gelingt durch eine ideale Absorption von axialen Spannungen und der damit einhergehenden Begrenzung seitlicher Verformungen. Soft Bell Mounts sind abreißsicher und dadurch auch für Anwendungen mit hohem Sicherheitsbedarf gut geeignet.
Neben verschiedenen Gummimischungen sind sie bei ACE auch in Varianten aus Edelstahl zu beziehen. Für einen Temperaturbereich von -40 °C bis 70 °C ausgelegt, ist eine Montage in allen Raumachsen möglich, wodurch sie in Schub-, Druck- und Zugrichtung einsetzbar sind.
Die Soft Bell Mounts von ACE halten schädliche Schwingungen vor allem von Generatoren, Motoren und Systemen fern, die mit einer Frequenz von etwa 25 Hz laufen. Dadurch eignen sie sich ideal für Pumpen und Stromerzeugungsaggregate.
Neben verschiedenen Gummimischungen sind sie bei ACE auch in Varianten aus Edelstahl zu beziehen. Für einen Temperaturbereich von -40 °C bis 70 °C ausgelegt, ist eine Montage in allen Raumachsen möglich, wodurch sie in Schub-, Druck- und Zugrichtung einsetzbar sind.
Die Soft Bell Mounts von ACE halten schädliche Schwingungen vor allem von Generatoren, Motoren und Systemen fern, die mit einer Frequenz von etwa 25 Hz laufen. Dadurch eignen sie sich ideal für Pumpen und Stromerzeugungsaggregate.
Schwingungsdämpfer
CFBMS833512M
Isolatoren mit großer Einfederung für alle Raumachsen
Schwerlastlager für niedrige Erregerfrequenz
Eigenfrequenz 7,7 Hz bis 12,3 Hz
Belastungsbereich 73,4 kg bis 183,5 kg
Eigenfrequenz 7,7 Hz bis 12,3 Hz
Belastungsbereich 73,4 kg bis 183,5 kg
Listenpreis exkl. USt.
exkl. Versand
CAD Zeichnungen
Produkte-Downloads
Keine Downloads zu diesem Produkt
CFBMS833512M
Schwerlastlager für niedrige Erregerfrequenz

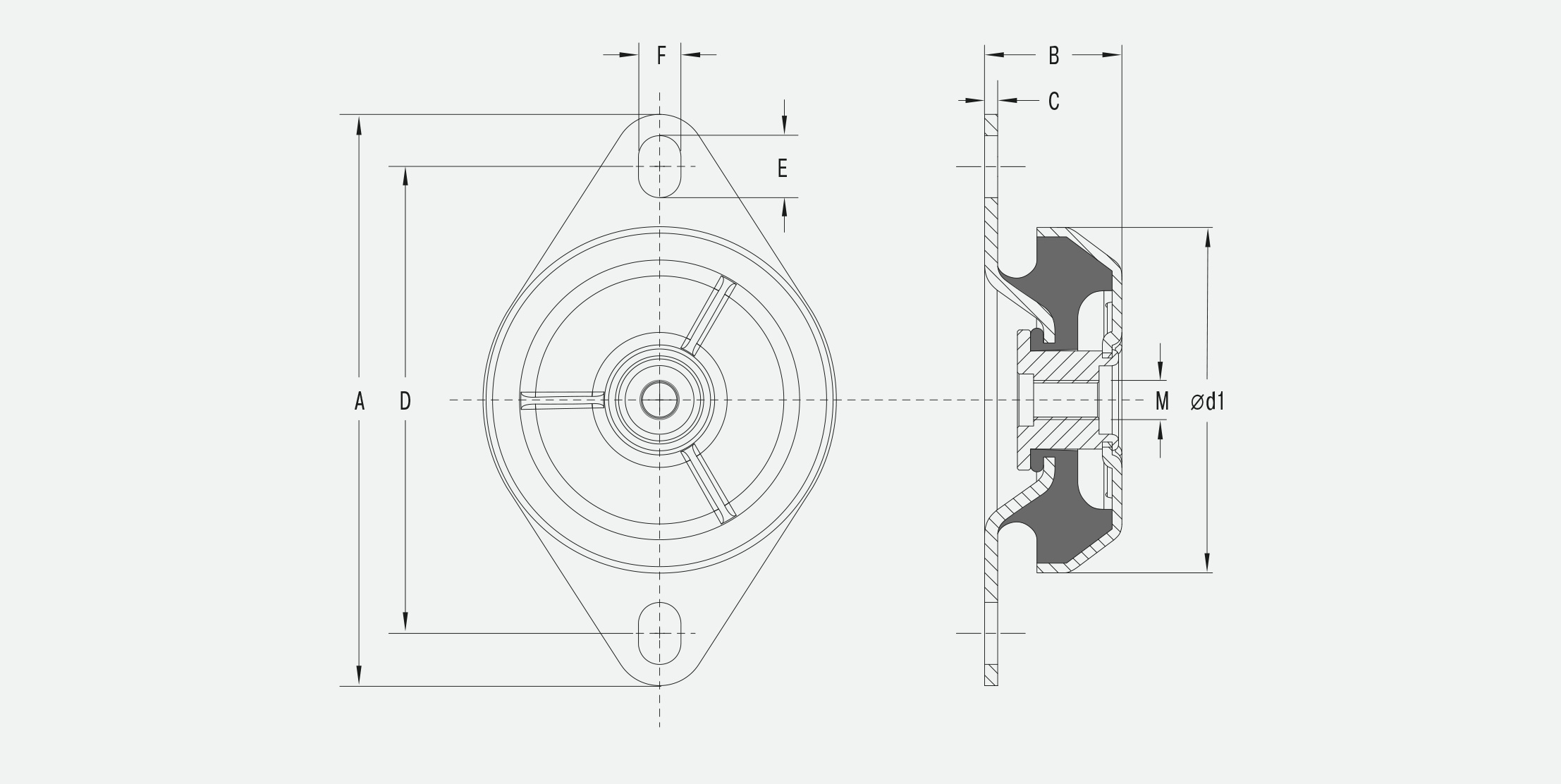

Abmessungen
| M | M12 mm |
| d1 | 83 mm |
| A | 135 mm |
| B | 35 mm |
| C | 3 mm |
| D | 110 mm |
| E | 15 mm |
| F | 11,5 mm |
Technische Daten
Eigenfrequenz 7,7 Hz bis 12,3 Hz Hz Belastungsbereich 73,4 kg bis 183,5 kg kg Zulässiger Temperaturbereich -40 °C bis +70 °C Umgebung beständig gegen UV-Strahlung Material Außenkörper: Stahl verzinkt; Isolationsmedium: Naturkautschuk | HinweisAbreißsicher MontagehinweisMontage in allen Raumachsen möglich. Für Belastungen in Schub-, Druck- und Zugrichtung einsetzbar. Auf AnfrageAuch aus anderen Gummimischungen verfügbar. Auf Anfrage auch in Edelstahl. |
