Schwingungsdämpfer
CTC6562M

Elastisch gelagert bei dynamischen Belastungen

Universal-Verbindungsisolatoren
Eigenfrequenz 11,2 Hz bis 17,8 Hz
Belastungsbereich 106,1 kg bis 265,1 kg

Stabile Verbindung und effiziente Entkoppelung: In der Produktfamilie Universal Mounts bietet ACE zweiteilige Isolatoren zur Verbindung von Maschinen oder Anlagen mit angrenzenden Bauteilen, wie z. B. Kabinen oder Gehäusen. Die abreißsicheren Maschinenelemente decken einen Lastbereich bis zu 2.065 kg je Lagerungselement ab und sind bei Verwendung des Standardtyps in Temperaturbereichen von -30 °C bis +80 °C einsetzbar.

Als stabile elastische Lagerungen für hoch dynamisch belastete Anwendungen sind sie einfach zu montieren, wirksam in allen Raumrichtungen und kompensieren hohe dynamische Belastungen zuverlässig durch ihre Stabilität und Dämpfungseigenschaften.

Diese elastischen Lagerungselemente finden primär Anwendung im mobilen Bereich zur multidirektionalen Schwingungs- Schock oder Körperschallisolierung von Fahrzeugkabinen, Motoren oder Getrieben.

CAD Zeichnungen

Produkte-Downloads

Keine Downloads zu diesem Produkt
CTC6562M
Universal-Verbindungsisolatoren

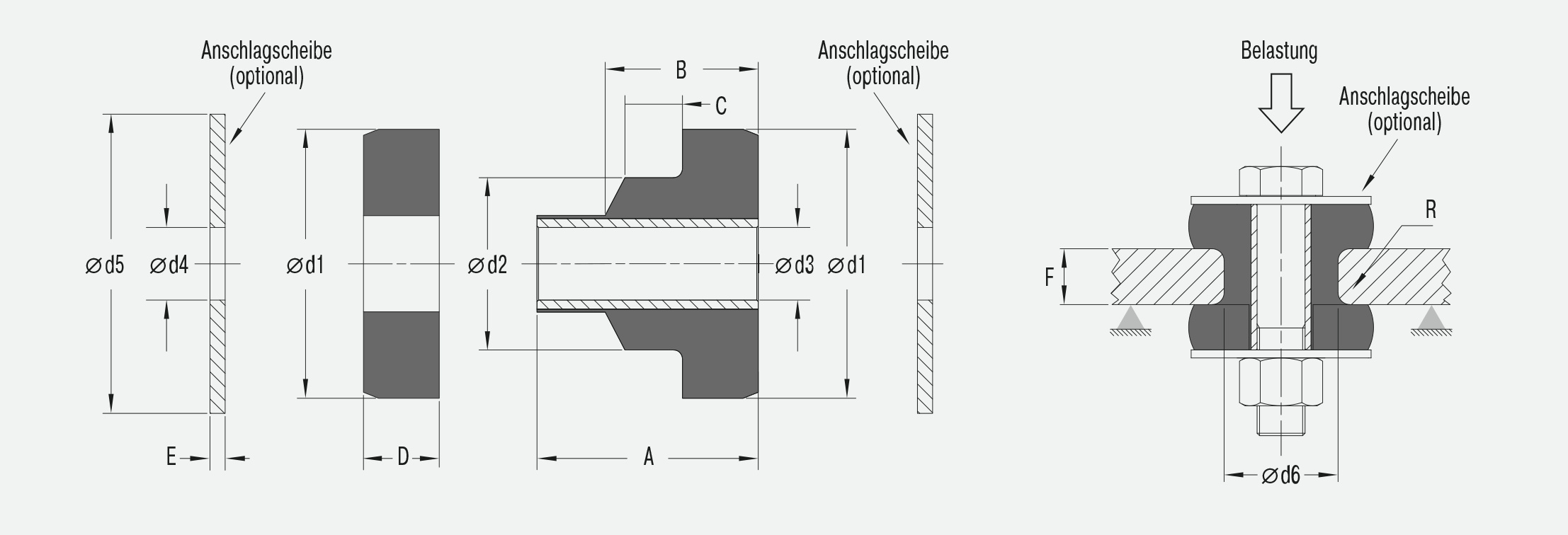

Abmessungen

CTC6562M
d165 mm
d240 mm
d316,5 mm
d416 mm
d570 mm
A61,7 mm
B42 mm
C16 mm
D23 mm
E4 mm
F22 mm
R2,3 mm

Technische Daten

Eigenfrequenz 11,2 Hz bis 17,8 Hz Hz

Belastungsbereich 106,1 kg bis 265,1 kg kg

Zulässiger Temperaturbereich -40 °C bis +70 °C

Umgebung Beständig gegen UV-Strahlung

Material Außenkörper: Stahl verzinkt; Isolationsmedium: Naturkautschuk

Hinweis

Abreißsicher bei der Verwendung von Anschlagscheiben. Einfache Konstruktion.

Montagehinweis

Für Belastungen in Druckrichtung einsetzbar.

Auf Anfrage

Sonderausführungen
