Sicherheitsprodukte

Sicherheitsdämpfer

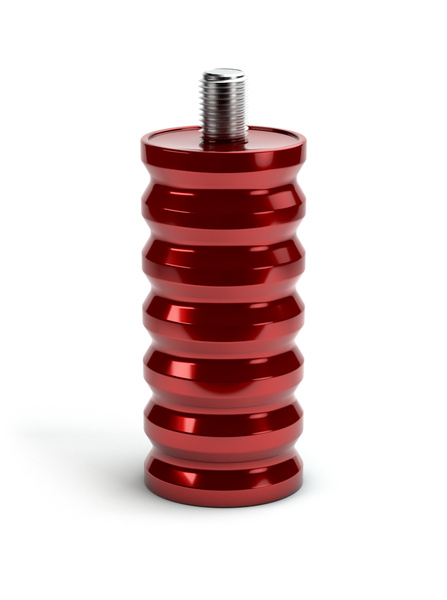

CD-63-80

Hocheffektiver Energieabbau aus Aluminium und Stahl

Not-Stopp-Dämpfer für den Einmalgebrauch
Energieaufnahme 5.600 Nm/Hub bis 11.200 Nm/Hub
Hub 80 mm

Ein Weg und sehr viel Schutz: ACE stellt Konstrukteuren mit den Crash Dämpfern eine hochwirksame Alternative für die Anlagensicherheit in Form einer Einweglösung zur Verfügung. Jedes Crash Element, aus speziell gestaltetem Aluminium-Rohr oder aus Stahl gefertigt, baut selbst hohe Massenkräfte im Falle eines Aufpralls fast augenblicklich ab. Durch Serien- bzw. Parallelanordnung der Crash Elemente lassen sich noch größere Energiewerte auf einen Schlag absorbieren.

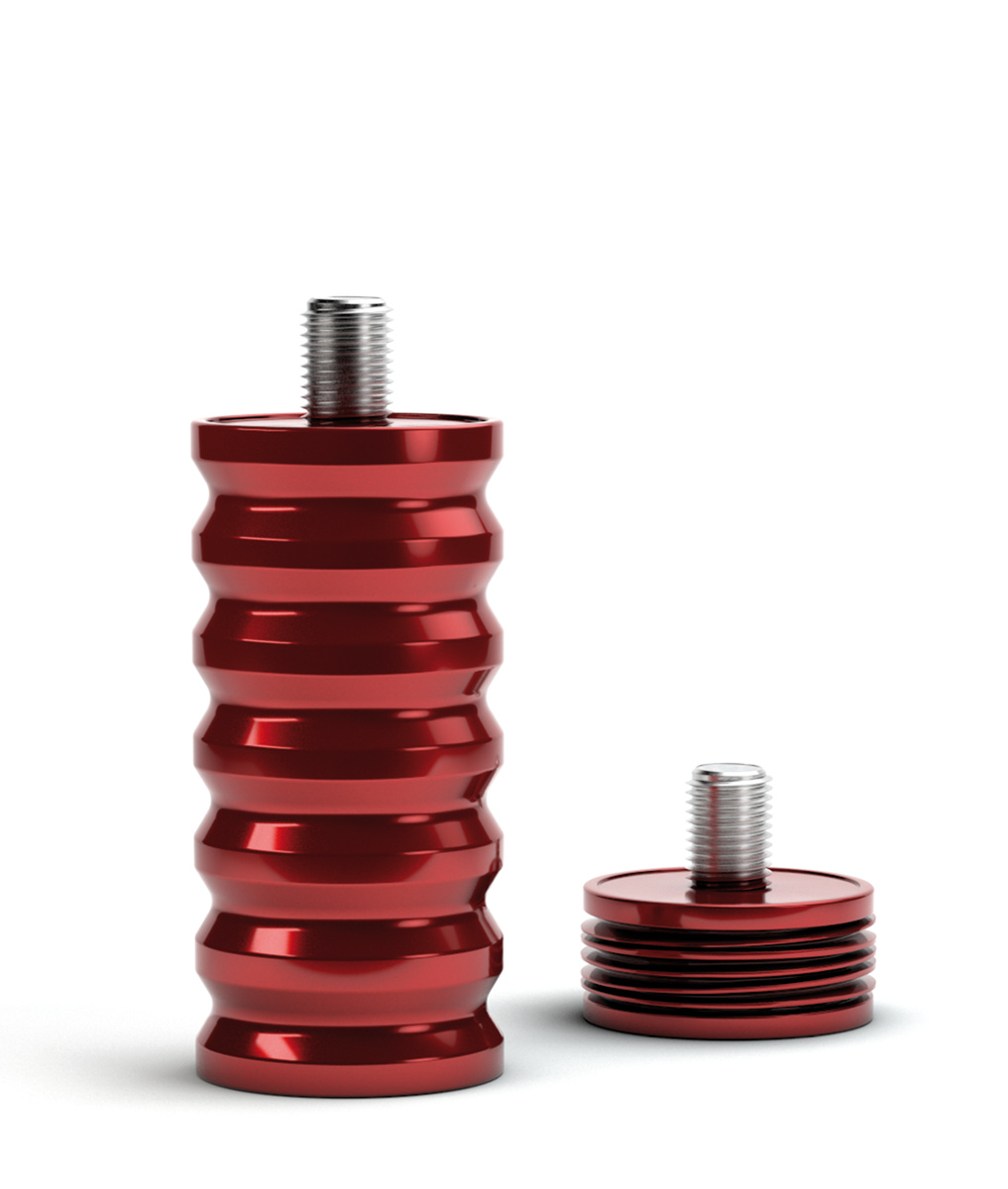

Weitere Vorzüge der in ausgeklügelten Testreihen entwickelten Not-Stopper sind einfacher Einbau, leichte Nachrüstung in bestehende Anlagen sowie schneller Austausch und reduzierte Ausfallzeiten nach einem Crash. Zudem ist aus der Verformung der Crash Box das Havarie-Ereignis rekonstruier- und im besten Fall in Zukunft vermeidbar.

CAD Zeichnungen

Produkte-Downloads

Keine Downloads zu diesem Produkt
CD-63-80
Not-Stopp-Dämpfer für den Einmalgebrauch

Abmessungen

CD-63-80
Hub80 mm
A160 mm
B134 mm
d163 mm
d272 mm
MM16 mm
LM26 mm

Technische Daten

Energieaufnahme Not-Stopp 5.600 Nm/Hub

Hub 80 mm

Energieabbau 98 %

Stützkraft 70.000 N

Zulässiger Temperaturbereich -10° C bis + 50° C

Standardfarben Rubinrot RAL 3003

Baugröße 63 mm

Material Außenkörper: Stahl

Einbaulage beliebig

Auffahrgeschwindigkeit max. 5 m/s

Hinweis

Der Einwegdämpfer muss nach jeder Beaufschlagung ausgestauscht werden.

Sicherheitshinweis

Bei Bedarf den Gewindezapfen mit Loctite sichern.

Auf Anfrage

Mit Zentrierbolzen und weitere Sonderausfühungen lieferbar.
