Sicherheitsdämpfer
TI16-25-1
Kompakte Einmalverzögerung
Not-Stopp-Dämpfer irreversibel
Energieaufnahme - Nm/Hub
Hub max. 25 mm
Die montagefreundlichen und wartungsfreien Einwegdämpfer sind zudem eine kostengünstige Alternative zu den hydraulischen Sicherheitsstoßdämpfern von ACE. Sie bestehen aus einem hochwertigen Kunststoff mit einem inneren Metallkern und nehmen bis zu 10.953 Nm Energie auf.
Energieaufnahme - Nm/Hub
Hub max. 25 mm
CAD Zeichnungen
Produkte-Downloads
Familie TI 1-Balg
| Betriebs- & Montageanleitung | 1.2 MB | 15.11.2017 | |
| Deutsch | |||

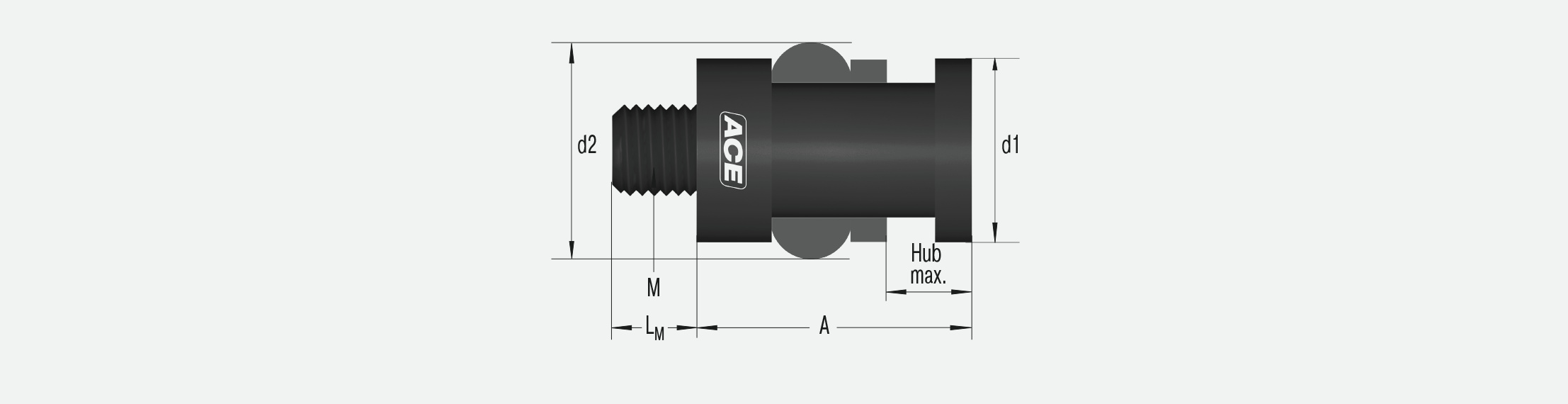

Abmessungen
| Hub max. | 25 mm |
| Balg Anzahl | 1 |
| A | 48 mm |
| d1 | 32 mm |
| d2 | 38 mm |
| M | M16x2 mm |
| LM | 15 mm |
Technische Daten
Energieaufnahme - Nm/Hub Energieaufnahme Not-Stopp 562 Nm/Hub Tiefe Gewindebohrung min. 25 mm Energieabbau 91 % bis 96 % Dynamische Kraftaufnahme 37.138 Zulässiger Temperaturbereich Co-polyester Elastomer: -40 °C bis +90 °C Standardfarben blau Baugröße 32 mm bis 63 mm Material Strukturkörper: Co-Polyester Elastomer oder Polymer; Führungshülse: Metall Einbaulage beliebig Umgebung Beständig gegen Schmierstoffe, Chemiekalien laut Beständigkeitsliste, ohne UV-Schutz. Auffahrgeschwindigkeit max. 5 m/s Anzugsmoment max. handfest | HinweisDer Einwegdämpfer muss nach jeder Beaufschlagung ausgestauscht werden. MontagehinweisBei der Montage ist hinter dem Gewinde des Dämpfers ein Freiraum von 10 mm vorzusehen. Zudem schrauben Sie bitte den Dämpfer handfest ein und sichern sie diesen mit 2 Tropfen Loctite Typ 480. Auf AnfrageWeitere Baugrößen lieferbar. |
