Sicherheitsprodukte
TYPENEnergieaufnahme Nm/HubEnergieaufnahme Not-Stopp Nm/HubHub max. mm
TI16-42-2-1.10542
TI30-52-2-4.51052

Sicherheitsdämpfer
TI30-52-2

Kompakte Einmalverzögerung

Not-Stopp-Dämpfer irreversibel
Energieaufnahme - Nm/Hub
Hub max. 52 mm

Ein Mal, aber sicher: ACE bietet jetzt alternativ zu den erfolgreichen TUBUS Strukturdämpfern diese innovativen Einwegdämpfer der Familie TUBUS TI für Not-Stopp-Anwendungen. Im Vergleich zu herkömmlichen Elastomerdämpfern sorgen diese Sicherheitsdämpfer für eine Energieabsorption bis zu 96 % ohne Rückpralleffekt. Die Dämpfer werden beim Aufprall deformiert und sind danach nicht wieder verwendbar.

Die montagefreundlichen und wartungsfreien Einwegdämpfer sind zudem eine kostengünstige Alternative zu den hydraulischen Sicherheitsstoßdämpfern von ACE. Sie bestehen aus einem hochwertigen Kunststoff mit einem inneren Metallkern und nehmen bis zu 10.953 Nm Energie auf.

CAD Zeichnungen

Produkte-Downloads

Keine Downloads zu diesem Produkt
TI30-52-2
Not-Stopp-Dämpfer irreversibel

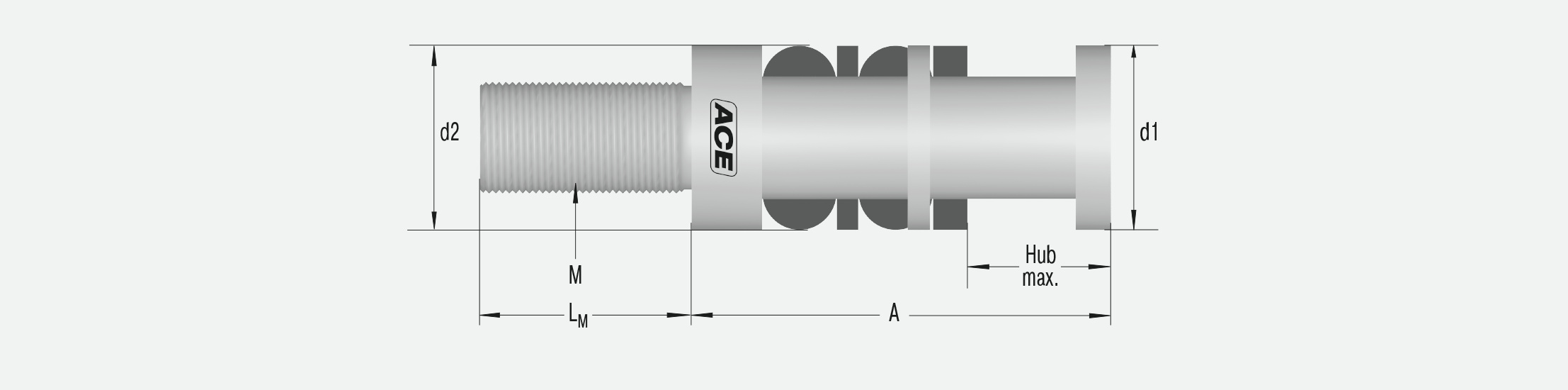

Abmessungen

TI30-52-2
Hub max.52 mm
Balg Anzahl2
A113 mm
d150 mm
d250 mm
MM30x3,5 mm
LM57 mm

Technische Daten

Energieaufnahme - Nm/Hub

Energieaufnahme Not-Stopp 4.510 Nm/Hub

Tiefe Gewindebohrung min. 63 mm

Energieabbau 91 % bis 96 %

Dynamische Kraftaufnahme 121.130

Zulässiger Temperaturbereich Co-polyester Elastomer: -40 °C bis +90 °C
Polymer: -25 °C bis +50 °C

Standardfarben weiß

Baugröße 32 mm bis 63 mm

Material Strukturkörper: Co-Polyester Elastomer oder Polymer; Führungshülse: Metall

Einbaulage beliebig

Umgebung Beständig gegen Schmierstoffe, Chemiekalien laut Beständigkeitsliste, ohne UV-Schutz.

Auffahrgeschwindigkeit max. 5 m/s

Anzugsmoment max. handfest

Hinweis

Der Einwegdämpfer muss nach jeder Beaufschlagung ausgestauscht werden.

Montagehinweis

Bei der Montage ist hinter dem Gewinde des Dämpfers ein Freiraum von 10 mm vorzusehen. Zudem schrauben Sie bitte den Dämpfer handfest ein und sichern sie diesen mit 2 Tropfen Loctite Typ 480.

Auf Anfrage

Weitere Baugrößen lieferbar.
