Sicherheitsprodukte
Produktserien
  • Sicherheitsstoßdämpfer
  • Sicherheitsdämpfer
  • Klemmelemente
  • Viskoelastische Stoßdämpfer
Produktfamilien
  • SCS33 bis SCS64
  • SDH38 bis SDH63
  • SDP63 bis SDP160
Grundtypen
  • SCS33EU
  • SCS45EU
  • SCS64EU
TYPENEnergieaufnahme Nm/HubEnergieaufnahme optimiert Nm/HubHub mm
SCS45-25EU-1.20023,1
SCS45-50EU-2.35048,5
SCS45-75EU-3.50073,9

Sicherheitsstoßdämpfer
SCS45-25EU

Industriebauform mit hoher Energieaufnahme

Selbsteinstellend oder optimierte Kennlinie
Energieaufnahme - Nm/Hub
Hub 23,1 mm

Effektiver Not-Stopp: Die ACE Sicherheitsstoßdämpfer der Produktfamilie SCS33 bis SCS64 basieren auf der innovativen Technik der erfolgreichen Industriestoßdämpfer der MAGNUM-Reihe. Wie diese sind sie wartungsfrei und einbaufertig.

Durch eine für den jeweiligen Einsatzfall optimierte Kennlinie lässt sich die Energieaufnahme dieser hydraulischen Maschinenelemente pro Hub auf über das Doppelte im Vergleich zu den ACE Industriestoßdämpfern der MAGNUM-Reihe. Anwender profitieren bei sehr gutem Preis-Leistungsverhältnis von Standzeiten von bis zu 1.000 Lastwechseln. Ihre kompakte Bauform in den Größen M33x1,5 bis M64x2 macht sie leicht in bestehende Anwendungen integrierbar.
Sicherheitsstoßdämpfer
SCS45-25EU
Industriebauform mit hoher Energieaufnahme
Selbsteinstellend oder optimierte Kennlinie
Energieaufnahme - Nm/Hub
Hub 23,1 mm
ACE Stoßdämpfer GmbH - Bild - SCS45EU
ACE Stoßdämpfer GmbH - Bild - SCS45EU
244,30 €
Listenpreis exkl. USt.
exkl. Versand
Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)

CAD Zeichnungen

Produkte-Downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Betriebs- & Montageanleitungen

Familie SCS33 bis SCS64

Betriebs- & Montageanleitung 1015 kB 20.06.22
  • Technische Details
  • Einsatzspektrum
  • Zubehör
SCS45-25EU
Selbsteinstellend oder optimierte Kennlinie

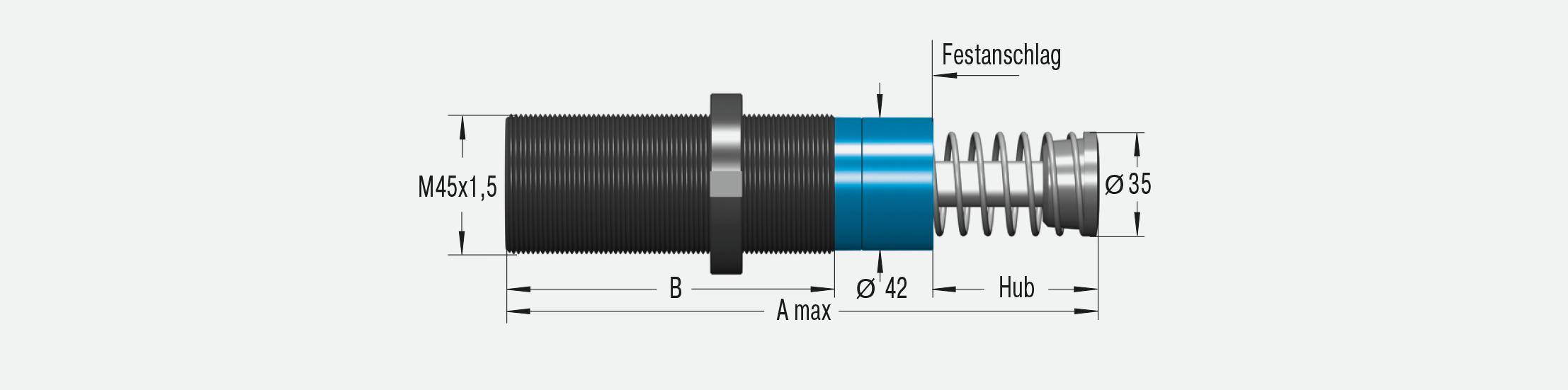

Abmessungen

SCS45-25EU
Hub23,1 mm
A max.145 mm
B95 mm
L1 max.66 mm
L1 min.32 mm
L366 mm

Technische Daten

Energieaufnahme - Nm/Hub

Energieaufnahme selbsteinstellend 680 Nm/Hub

Energieaufnahme optimiert 1.200 Nm/Hub

Rückstellk. min. 70 N

Rückstellk. max. 100 N

Achsabweichung max. 3 °

Auffahrgeschwindigkeit 0,02 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -12 °C bis +66 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper: Stahl tenifer gehärtet; Kolbenstange: Stahl hartverchromt; Aufprallkopf: Stahl gehärtet und korrosionsbeständig beschichtet; Rückstellfeder: Stahl verzinkt oder kunststoffbeschichtet; Zubehör: Stahl korrosionsbeständig beschichtet

Dämpfungsmedium Automatic Transmission Fluid (ATF)

Hinweis

Im Schleichgang kann der Dämpfer eingefahren werden. Es baut sich kein Staudruck auf und es entsteht keine Bremswirkung.

Auf Anfrage

Sonderöle, Sonderflansche etc.

Kaufmännische Daten

Gewicht
1,140 kg

F und R Gewicht
0,0 kg

S Gewicht
0,0 kg

Zolltarifnummer
84879059

Ursprungsland
US

SCS45-25EU
Selbsteinstellend oder optimierte Kennlinie

Einsatzbeispiele

Not-Stopp-Systeme für Linearmodule in der Fertigungsindustrie
Sicherheitsstoßdämpfer - SCS33 bis SCS64
Not-Stopp-Systeme für Linearmodule in der Fertigungsindustrie
Für die Topmodelle der Linearsysteme eines der renommiertesten Unternehmen im Bereich der Antriebs- und Steuerungstechnik sind Sicherheitsstoßdämpfer aus dem Hause ACE verbaut. Ihre Aufgabe: Die Z-Achse vor Schäden bei unkontrollierten Bewegungen ...
Not-Stopp-Systeme für Linearmodule in der Fertigungsindustrie
Not-Stopp-Systeme für Drehtische im Flugzeugbau
Sicherheitsstoßdämpfer - SCS33 bis SCS64
Not-Stopp-Systeme für Drehtische im Flugzeugbau
Grundgestell und Führungsaufnahme dieses Drehtischs für die Anfertigung von Teilen in der Luftfahrtindustrie bestehen aus Granit und dürfen nicht beschädigt werden. Um Schäden bei Steuerungsfehlern oder Fehlbedienungen zu vermeiden, rüstete man al...
Not-Stopp-Systeme für Drehtische im Flugzeugbau
Not-Stopp-Systeme für Kreuztischführungen mit Flächenmotoren
Sicherheitsstoßdämpfer - SCS33 bis SCS64
Not-Stopp-Systeme für Kreuztischführungen mit Flächenmotoren
Vier SCS33 Sicherheitsstoßdämpfer von ACE schützen die Endlagen eines direkt angetriebenen Flächenmotors. Das Besondere an diesem Wissenschaftsprojekt: Es war zu berücksichtigen, dass es eine Kombination von kinetischer und Antriebsenergie abzubau...
Not-Stopp-Systeme für Kreuztischführungen mit Flächenmotoren
Mehr Schutz von Prüfstandkonstruktionen
Sicherheitsstoßdämpfer - SCS33 bis SCS64
Mehr Schutz von Prüfstandkonstruktionen
Sicherheitsstoßdämpfer der Produktfamilien SDH und SCS optimieren diesen Prüfstand. Am Ende eines 6 Meter langen Beschleunigungsweges bremsen sie den mit Prüfmaterialien versehenen Schlitten schnell, punktgenau und zuverlässig ab. Dabei bauen sie ...
Mehr Schutz von Prüfstandkonstruktionen

Anwendungsbereiche

  • Fertigungs- und Bearbeitungszentren
  • Förderanlagen
  • Außenkörper: Stahl tenifer gehärtet; Kolbenstange: Stahl hartverchromt; Aufprallkopf: Stahl gehärtet und korrosionsbeständig beschichtet; Rückstellfeder: Stahl verzinkt oder kunststoffbeschichtet; Zubehör: Stahl korrosionsbeständig beschichtet
  • Prüfstände
  • Maschinen und Anlagen
  • Schwenkeinheiten
  • Krananlagen
Diese schlanken, leistungsfähigen Sicherheitsstoßdämpfer sind rein für Not-Stopp-Aufgaben ausgelegt. Sie lassen sich vielseitig z. B. in Portal- und Förderanlagen, Bearbeitungszentren oder Bestückungsautomaten einsetzen.
SCS45-25EU
Selbsteinstellend oder optimierte Kennlinie

Zubehör

1-9 St. 12,35 €
ab 100 St. 10,87 €
12,35 €
Nutmutter
NM45
NM45

Montagezubehör

1-9 St. 22,11 €
ab 100 St. 19,46 €
22,11 €
Quadratflansch
QF45
QF45
1-9 St. 84,43 €
ab 100 St. 74,30 €
84,43 €
Fußmontagesatz
S45
S45
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service & Downloads
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News & Presse
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Jobs & Karriere
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
