Sicherheitsstoßdämpfer
SDH50-600EU-R
Kleine Stützkräfte durch lange Hübe
Hochregaldämpfer, optimierte Kennlinie
Energieaufnahme 87.300 Nm/Hub
Hub 600 mm
Intelligente Schutzmaßnahme: Auch die Sicherheitsstoßdämpfer der Produktfamilie SDH38 bis SDH63 sind für den Not-Stopp-Einsatz konzipiert. Mit diesen wartungsfreien und einbaufertigen Dämpfern sind Hübe von bis zu 1.200 mm möglich. Durch die großen Hübe entstehen geringe Stützkräfte.
Die Kennlinie bzw. Dämpfungscharakteristik wird bei allen Sicherheitsstoßdämpfern von ACE kundenspezifisch auf die jeweilige Anwendung angepasst. Dafür werden die Drosselbohrungen für den jeweiligen Einsatzfall speziell berechnet und gefertigt. Die maßgeschneiderten Maschinenelemente sind ein idealer, weil im Vergleich zu Industriestoßdämpfern preisgünstigerer und mit bis zu 1.000 möglichen Lastwechseln effektiver Schutz.
Die Kennlinie bzw. Dämpfungscharakteristik wird bei allen Sicherheitsstoßdämpfern von ACE kundenspezifisch auf die jeweilige Anwendung angepasst. Dafür werden die Drosselbohrungen für den jeweiligen Einsatzfall speziell berechnet und gefertigt. Die maßgeschneiderten Maschinenelemente sind ein idealer, weil im Vergleich zu Industriestoßdämpfern preisgünstigerer und mit bis zu 1.000 möglichen Lastwechseln effektiver Schutz.
Sicherheitsstoßdämpfer
SDH50-600EU-R
Kleine Stützkräfte durch lange Hübe
Hochregaldämpfer, optimierte Kennlinie
Energieaufnahme 87.300 Nm/Hub
Hub 600 mm
Energieaufnahme 87.300 Nm/Hub
Hub 600 mm
Listenpreis exkl. USt.
exkl. Versand
Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)
CAD Zeichnungen
Produkte-Downloads
Betriebs- & Montageanleitungen
Familie SDH50EU-R Flansch Rückseite
| Betriebs- & Montageanleitung | 986 kB | 25.05.2022 | |
| Deutsch | |||
SDH50-600EU-R
Hochregaldämpfer, optimierte Kennlinie

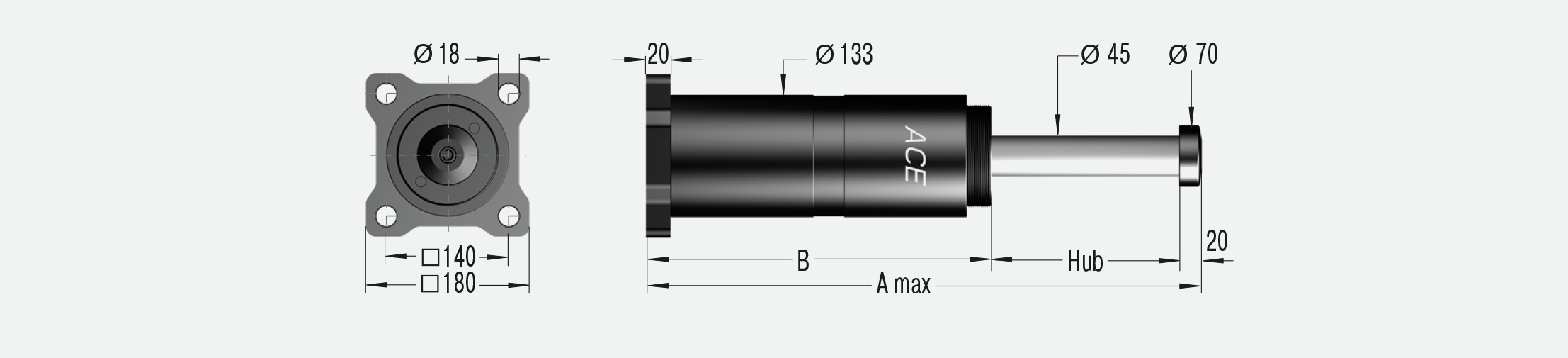

Abmessungen
| Hub | 600 mm |
| A max. | 1.476 mm |
| B | 857 mm |
Technische Daten
Energieaufnahme 87.300 Nm/Hub Stützkraft 160.000 N F und S R Auffahrgeschwindigkeit 0,6 m/s bis 4,6 m/s Zulässiger Temperaturbereich -20 °C bis +60 °C. Abweichende Temperaturbereiche auf Anfrage. Einbaulage beliebig Festanschlag Integriert Material Außenkörper: Stahl lackiert; Kolbenstange: Stahl hartverchromt; Aufprallkopf: Stahl Dämpfungsmedium HLP 46 Fülldruck ca. 5 bar. Kolbenrückstellung durch integrierten Stickstoff-Gasspeicher. | HinweisBei Schleichganganwendungen bitte ACE kontaktieren. Auf AnfrageSonderöle, Sonderflansche, spezieller Korrosionsschutz etc. Integrierter Sensor zur Abfrage der komplett ausgefahrenen Kolbenstange. Öffner- oder Schließerausführung, wahlweise PNP- oder NPN-schaltend. |
Generelle Information zu der Bestell-Anfrage
Einsatzbeispiele
Sicherheitsstoßdämpfer - SDH38 bis SDH63
Um effizient vor Steinschlägen zu schützen, wird ein Fangnetz unter realitätsnahen Bedingungen auf Herz und Nieren geprüft. Für die hohe Langlebigkeit des Testaufbaus sorgen die groß dimensionierten Sicherheitsstoßdämpfer aus der ACE...
Sicherheitsstoßdämpfer - SDH38 bis SDH63
Es galt, eine Fahrsimulationskapsel an zwei ihrer insgesamt acht Achsen zu schützen. Die Anforderungen an einen möglichen Not-Stopper waren hoch, denn es war klar, dass dessen Versagen zu massiven Schäden an der Komplett-Konstruktion wie auch an...
Anwendungsbereiche
- Regalbediengeräte
- Prüfstände
- Schwerlastanwendungen
- Förderanlagen
- Portalanlagen
Wer z. B. die Endlagen von Regalbediengeräten, Förder- und Krananlagen, Schwerlastanwendungen und Prüfständen zuverlässig schützen will, wählt diese Sicherheitsstoßdämpfer von ACE.
