Viskoelastische Stoßdämpfer
VS-BA5D-FA
Einfaches Design – hohe Zuverlässigkeit
Energieaufnahme 100.000 Nm/Hub
Hub 160 mm
Die selbsteinstellenden, viskoelastischen Stoßdämpfer sind nach dem Prinzip der hydrostatischen Kompression konzipiert, in der die Funktionen eines Stoßdämpfers sowie einer Rückstellfeder vereint sind. Die Vorteile dieser Baureihe sind hohe Dämpfungskoeffizienten, geringe Empfindlichkeiten gegenüber Temperaturschwankungen sowie erhöhte Sicherheiten durch die integrierte statische Vorspannung.
Viskoelastische Stoßdämpfer
VS-BA5D-FA
Einfaches Design – hohe Zuverlässigkeit
Energieaufnahme 100.000 Nm/Hub
Hub 160 mm
Hub 160 mm
Listenpreis exkl. USt.
exkl. Versand
Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)
CAD Zeichnungen
Produkte-Downloads
Keine Downloads zu diesem Produkt
VS-BA5D-FA

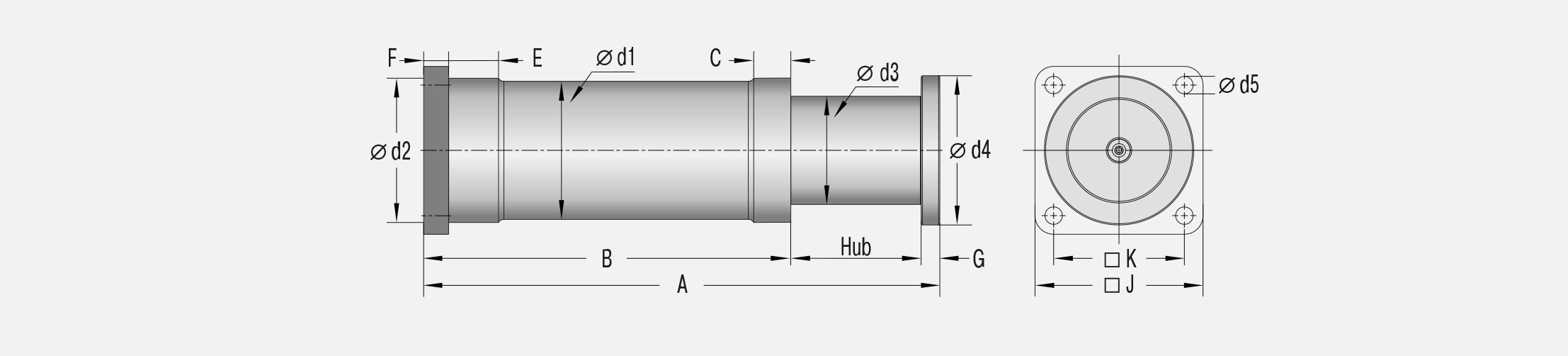

Abmessungen
| Hub | 160 mm |
| A | 585 mm |
| B | 385 mm |
| C | 40 mm |
| d1 | 175 mm |
| d2 | 180 mm |
| d3 | 152 mm |
| d4 | 180 mm |
| d5 | 22 mm |
| E | 40 mm |
| F | 35 mm |
| G | 40 mm |
| J | 215 mm |
| K | 170 mm |
Technische Daten
Energieaufnahme 100.000 Nm/Hub Hub 160 mm Dynamische Kraftaufnahme max. 820.000 N Dynamische Kraftaufnahme min. 420.000 N Statische Kraftaufnahme max. 550.000 N Auffahrgeschwindigkeit 0,5 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage. Zulässiger Temperaturbereich -20 °C bis +50 °C. Abweichende Temperaturbereiche auf Anfrage. Einbaulage Beliebig Festanschlag Integriert Material Außenkörper, Aufprallkopf: Stahl grau lackiert; Kolbenstange: Stahl verzinkt Dämpfungsmedium Viskoelastisches Fluid | HinweisIm Schleichgang kann der Dämpfer eingefahren werden. Es baut sich kein Staudruck auf und es entsteht keine Bremswirkung. Auf AnfrageSonderausführungen |
