Sicherheitsprodukte
Produktserien
  • Sicherheitsstoßdämpfer
  • Sicherheitsdämpfer
  • Klemmelemente
  • Viskoelastische Stoßdämpfer
Produktfamilien
  • VS
Grundtypen
  • VS-BA1-FC Flansch Frontseite
  • VS-BA1-FA Flansch Rückseite
  • VS-BA5-FC Flansch Frontseite
  • VS-BA5-FA Flansch Rückseite
  • VS-BXLR-FC Flansch Frontseite
  • VS-BXLR-FA Flansch Rückseite
  • VS-BALR-FC Flansch Frontseite
TYPENEnergieaufnahme Nm/HubHub mmDynamische Kraftaufnahme min. NDynamische Kraftaufnahme max. N
VS-BA5A-105-FA25.000105167.000310.000
VS-BA5B-130-FA50.000130260.000500.000
VS-BA5C-FA68.000140350.000700.000
VS-BA5D-FA100.000160420.000820.000
VS-BA5E-FA150.000180650.0001.100.000

Viskoelastische Stoßdämpfer
VS-BA5E-FA

Einfaches Design – hohe Zuverlässigkeit

Energieaufnahme 150.000 Nm/Hub
Hub 180 mm

Die selbsteinstellenden, viskoelastischen Stoßdämpfer sind nach dem Prinzip der hydrostatischen Kompression konzipiert, in der die Funktionen eines Stoßdämpfers sowie einer Rückstellfeder vereint sind. Die Vorteile dieser Baureihe sind hohe Dämpfungskoeffizienten, geringe Empfindlichkeiten gegenüber Temperaturschwankungen sowie erhöhte Sicherheiten durch die integrierte statische Vorspannung.
Viskoelastische Stoßdämpfer
VS-BA5E-FA
Einfaches Design – hohe Zuverlässigkeit
Energieaufnahme 150.000 Nm/Hub
Hub 180 mm

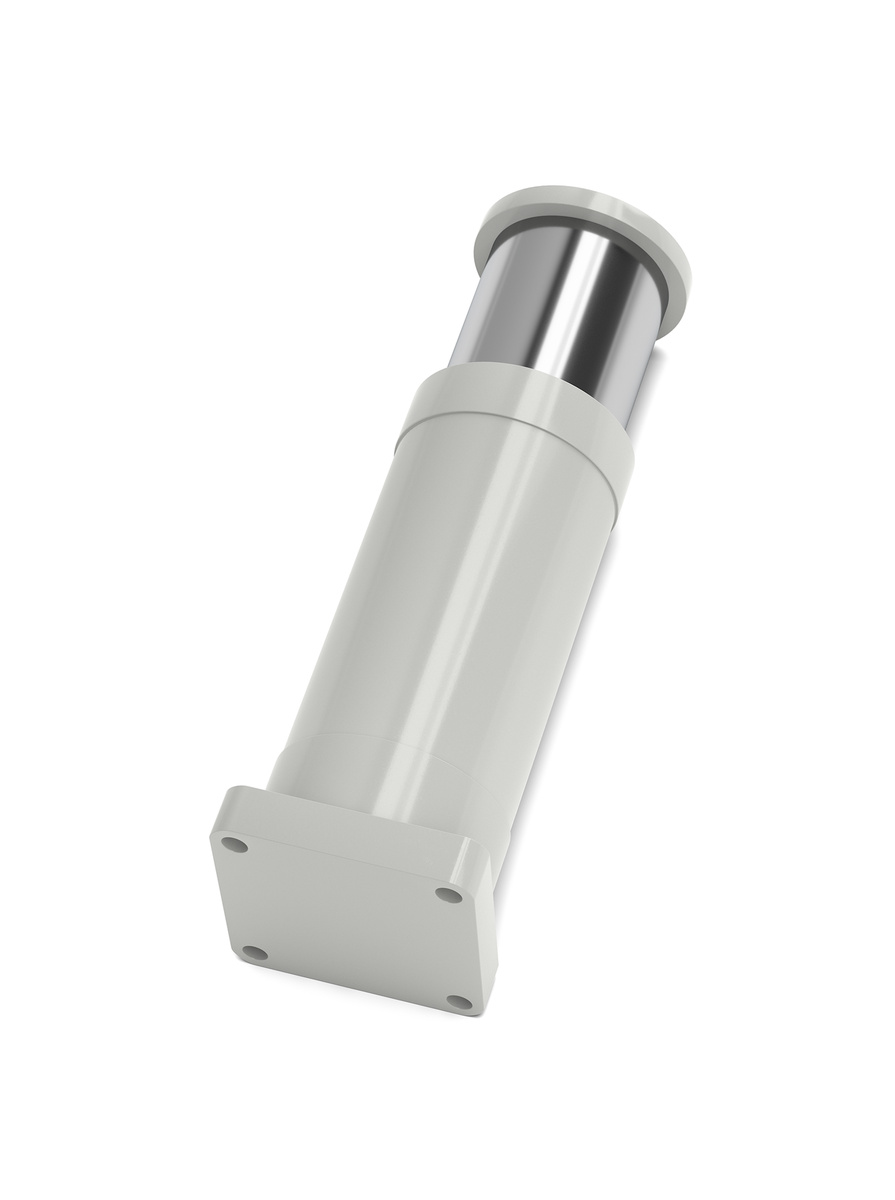

ACE Stoßdämpfer GmbH - Bild - VS-BA5-FA Flansch Rückseite
ACE Stoßdämpfer GmbH - Bild - VS-BA5-FA Flansch Rückseite
--,-- €
Listenpreis exkl. USt.
exkl. Versand
Auf Anfrage (Aktuell nicht auf Lager. Der frühestmögliche Termin wird Ihnen nach Prüfung mitgeteilt.)

CAD Zeichnungen

Produkte-Downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Keine Downloads zu diesem Produkt
  • Technische Details
VS-BA5E-FA

Abmessungen

VS-BA5E-FA
Hub180 mm
A670 mm
B445 mm
C45 mm
d1208 mm
d2215 mm
d3182 mm
d4220 mm
d526 mm
E85 mm
F40 mm
G45 mm
J250 mm
K195 mm

Technische Daten

Energieaufnahme 150.000 Nm/Hub

Hub 180 mm

Dynamische Kraftaufnahme max. 1.100.000 N

Dynamische Kraftaufnahme min. 650.000 N

Statische Kraftaufnahme max. 740.000 N

Auffahrgeschwindigkeit 0,5 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -20 °C bis +50 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage Beliebig

Festanschlag Integriert

Material Außenkörper, Aufprallkopf: Stahl grau lackiert; Kolbenstange: Stahl verzinkt

Dämpfungsmedium Viskoelastisches Fluid

Hinweis

Im Schleichgang kann der Dämpfer eingefahren werden. Es baut sich kein Staudruck auf und es entsteht keine Bremswirkung.

Auf Anfrage

Sonderausführungen

Kaufmännische Daten

Gewicht
117,000 kg

Ursprungsland
FR

Zolltarifnummer
84879059

  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
