Viskoelastische Stoßdämpfer
VS-BXLR6-150-FA

Einfaches Design – hohe Zuverlässigkeit

Energieaufnahme 6.000 Nm/Hub
Hub 150 mm

Die selbsteinstellenden, viskoelastischen Stoßdämpfer sind nach dem Prinzip der hydrostatischen Kompression konzipiert, in der die Funktionen eines Stoßdämpfers sowie einer Rückstellfeder vereint sind. Die Vorteile dieser Baureihe sind hohe Dämpfungskoeffizienten, geringe Empfindlichkeiten gegenüber Temperaturschwankungen sowie erhöhte Sicherheiten durch die integrierte statische Vorspannung.

CAD Zeichnungen

Produkte-Downloads

Keine Downloads zu diesem Produkt
VS-BXLR6-150-FA

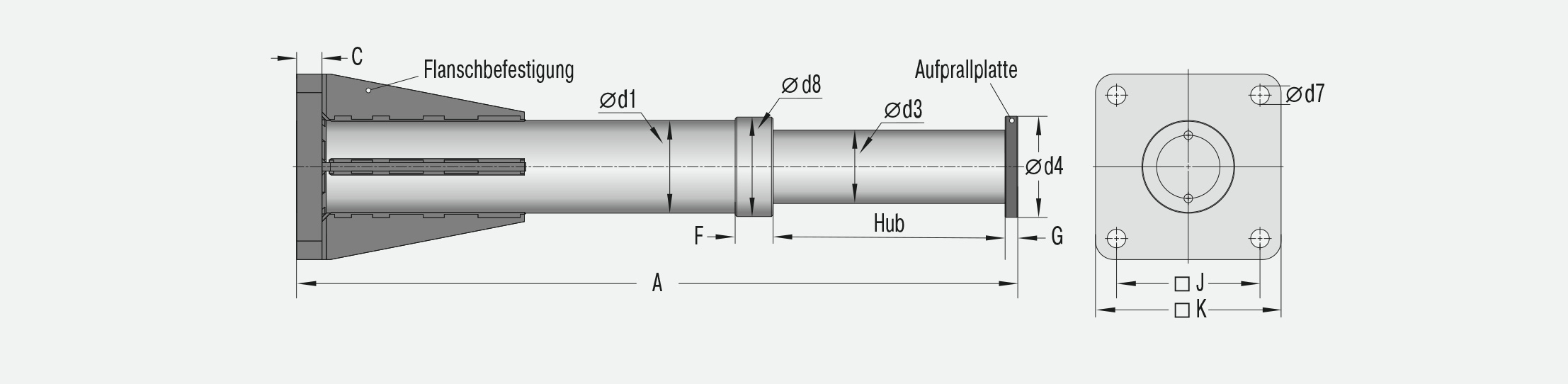

Abmessungen

VS-BXLR6-150-FA
Hub150 mm
A410 mm
B231 mm
C- mm
d150 mm
d338 mm
d450 mm
d7- mm
d8- mm
F19 mm
G10 mm
J- mm
K- mm

Technische Daten

Energieaufnahme 6.000 Nm/Hub

Hub 150 mm

Dynamische Kraftaufnahme max. 50.000 N

Dynamische Kraftaufnahme min. 25.000 N

Statische Kraftaufnahme max. 27.500 N

Auffahrgeschwindigkeit 0,5 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -20 °C bis +50 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage Beliebig

Festanschlag Integriert

Material Außenkörper, Aufprallkopf: Stahl grau lackiert; Kolbenstange: Stahl verzinkt

Dämpfungsmedium Viskoelastisches Fluid

Hinweis

Im Schleichgang kann der Dämpfer eingefahren werden. Es baut sich kein Staudruck auf und es entsteht keine Bremswirkung.

Auf Anfrage

Sonderausführungen
