Geschwindigkeitsregulierung

Rotationsbremsen

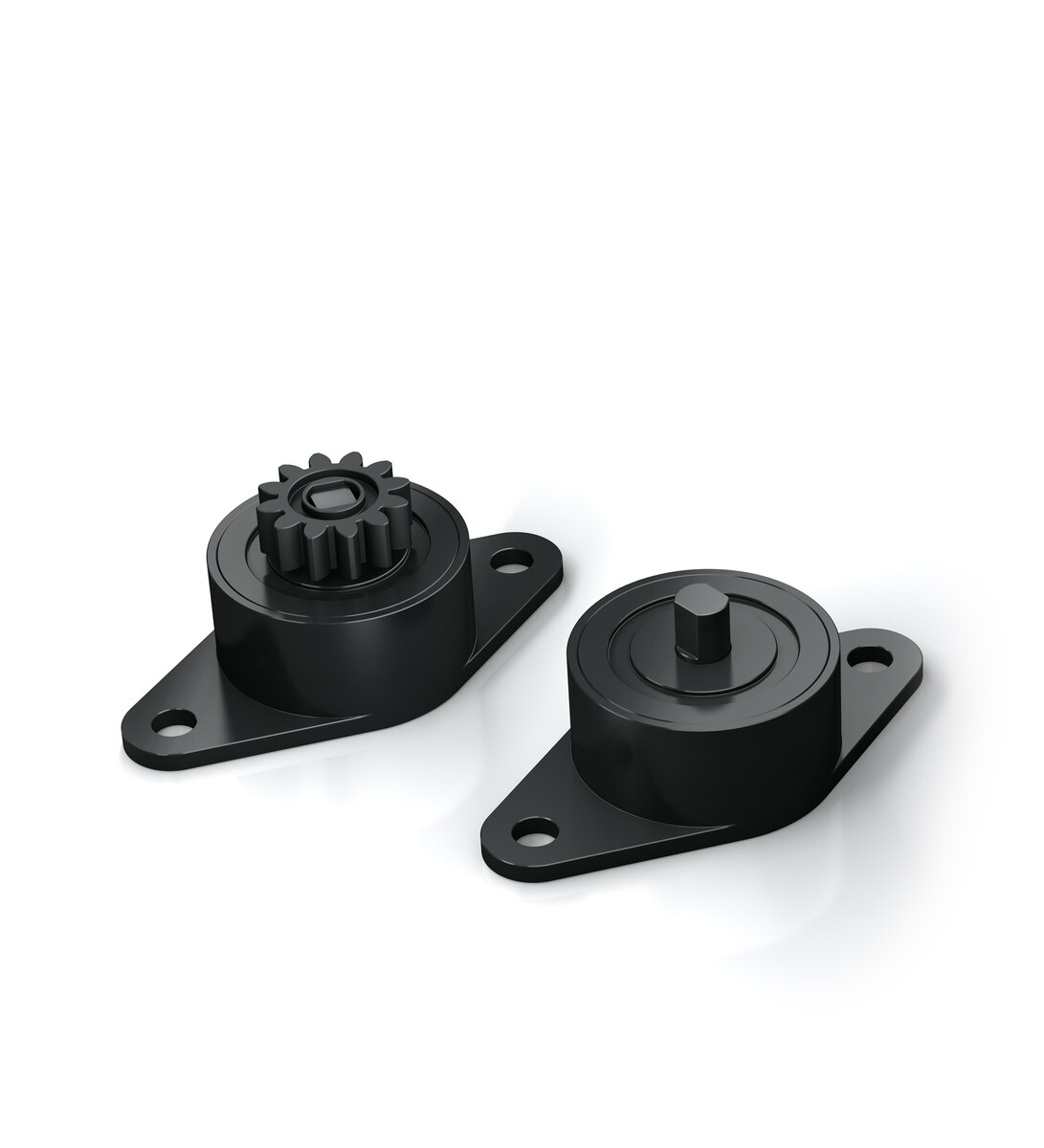

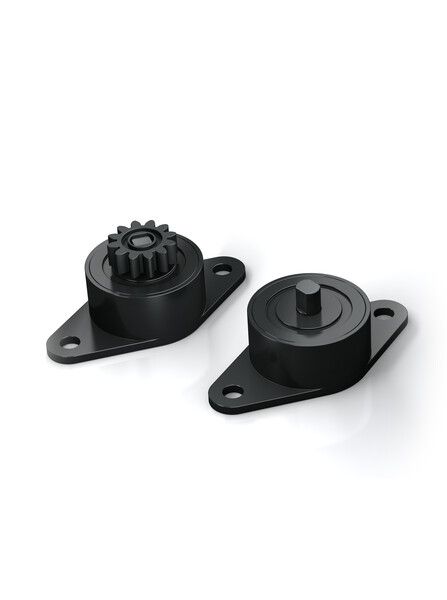

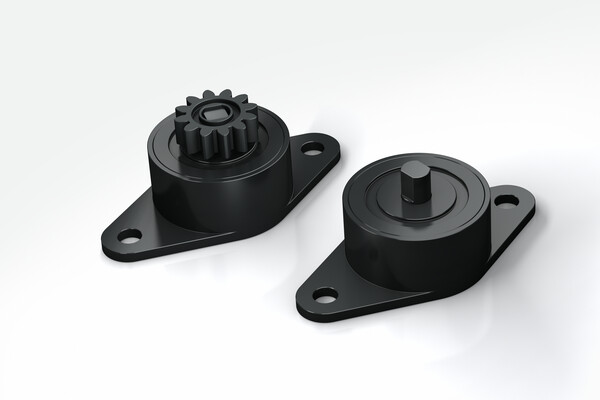

FRT-D3 und FRN-D3

Flexibel und kosteneffizient einsetzbar

Kontinuierlich drehend
Bremsmoment 5 bis 25 Ncm

Die Bremsrichtung der ACE Rotationsbremsen FRT-D3 und FRN-D3 mit Kunststoffgehäuse ist entweder rechts, links oder beidseitig drehend. Sie können direkt im Drehpunkt oder linear über Zahnrad und Zahnstange bremsen. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

Technical Data

Bremsmoment 5 bis 25 Ncm

Bremsrichtung beidseitig, rechts oder links

Baugröße -

Drehzahl max. 50 U/min

Laufleistung 50.000 Zyklen (1 Zyklus = 360° links, 360° rechts), danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich 0 bis 50 °C

Eingriffswinkel 20 °

Einbaulage beliebig

Verzahnung Evolvente (Profilverschiebungsfaktor: +0,375)

Zähnezahl 12

Zahnmodul 1

Material

Außenkörper Kunststoff

Welle Kunststoff, Stahl

Getriebe Kunststoff

Technische Hinweise

Einbaulage

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar. Zu den Rotationsbremsen mit Zahnrad sind Zahnstangen (Module 0.5 bis 1.0) aus Kunststoff erhältlich.
