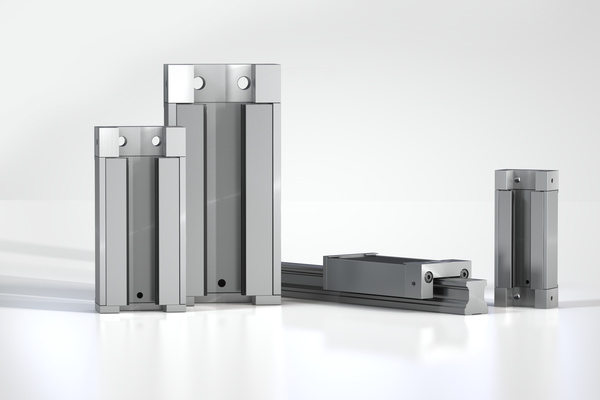

LOCKED PL

Hohe Klemmkraft für alle Schienenprofile

Prozessklemmung für Linearführung
Haltekräfte 540 N bis 10.000 N

Überall auf Nummer sicher: Die Prozessklemmelemente LOCKED PL klemmen mit Kräften von bis zu 10.000 N direkt auf der Freifläche der Führungsschiene von Linearmodulen. Sie werden individuell auf die jeweils verwendete Linearführung angepasst und sind für alle Schienengrößen (20 mm bis 65 mm) und -profile aller namhaften Hersteller lieferbar.

Bei dieser Produktfamilie wird durch die verwendeten Stahlbeläge auch bei gefetteter Schiene 100 % Klemmkraft erzielt. Sie bietet eine optimale statische Klemmung mit bis zu 1 Mio. Zyklen. Ferner überzeugen diese Prozessklemmelemente durch geringe Systemkosten verglichen mit hydraulischen und elektrischen Losungen.

Die verschiedenen Typen der LOCKED PL-Familie von ACE finden hauptsächlich im Maschinen- und Sondermaschinenbau ihren Platz.

Technische Daten

Haltekraft 540 N bis 10.000 N

Schienengröße 20 mm bis 65 mm

Klemmzyklen 1.000.000

Einbaulage beliebig

Material Außenkörper: Werkzeugstahl

Druckmedium getrocknete, gefilterte Luft

Zulässiger Temperaturbereich 15 °C bis 45 °C

Anwendungsbereiche Werkzeugmaschinen, Transportsysteme, Zuführeinrichtungen, Verfahrtische, Montageplätze

Hinweis

Auf Wunsch werden Einbauzeichnungen der jeweiligen Typen mitgeliefert.

Auf Anfrage

Spezielle Bauformen lieferbar.

×
