Sicherheitsprodukte
LOCKED PRK
Produktserien
  • Sicherheitsstoßdämpfer
  • Sicherheitsdämpfer
  • Klemmelemente
  • Viskoelastische Stoßdämpfer
Produktfamilien
  • LOCKED PL
  • LOCKED PLK
  • LOCKED SL
  • LOCKED SLK
  • LOCKED LZ-P
  • LOCKED PN
  • LOCKED PRK
  • LOCKED R
Grundtypen
  • PRK

Klemmelemente

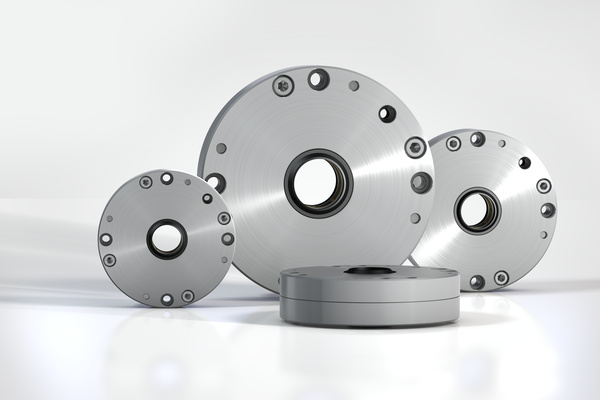

LOCKED PRK

Stangenklemmung mit hoher Klemmkraft in kompakter Bauform

Pneumatische Stangenklemmung, kompakt
Haltekräfte 700 N bis 5.000 N
Haltemomente 7 Nm bis 100 Nm

Kompakt und sicher: Ist der Bauraum eingeschränkt, schlägt die Stunde der kompakten LOCKED PRK Klemmelemente. Als pneumatische Stangenklemmung mit geringen Bauhöhen von 28 mm bis 34 mm stellen sie Klemmkräfte von bis zu 5.000 N zur Verfügung.

Die Klemmung erfolgt über ein Membran-Federblech-System und wird durch Beaufschlagung mit Druckluft gelöst. Die Klemmelemente der Produktfamilie LOCKED PRK nehmen die Kräfte an Stangen mit Durchmessern zwischen 20 mm und 40 mm sowohl axial wie rotativ auf. Durch ihre Wirkungsweise eignen sie sich für den Einsatz als statische Klemmung bei Drucklosigkeit, da ein Aus- bzw. Wegfall der Pneumatik eine sofortige Klemmung auslöst. Hohe Klemmkräfte bei niedrigen Systemkosten verglichen mit hydraulischen und elektrischen Lösungen machen diese Klemmelemente sehr interessant.

Angewendet werden die LOCKED PRK-Typen im Maschinen- und Sondermaschinenbau.
Klemmelemente
LOCKED PRK
Stangenklemmung mit hoher Klemmkraft in kompakter Bauform
Pneumatische Stangenklemmung, kompakt
Haltekräfte 700 N bis 5.000 N
Haltemomente 7 Nm bis 100 Nm
ACE Stoßdämpfer GmbH - Bild - LOCKED PRK
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - LOCKED PRK

Technische Daten

Haltemoment 7 Nm bis 100 Nm

Haltekraft 700 N bis 5.000 N

Stangendurchmesser Ø 20 mm bis Ø 40 mm

Klemmzyklen 1.000.000

Einbaulage beliebig

Material Außenkörper: Werkzeugstahl

Druckmedium getrocknete, gefilterte Luft

Zulässiger Temperaturbereich 10 °C bis 45 °C

Anwendungsbereiche Hubanlagen, leichte Pressen, Stanzen, Stapelanlagen

Hinweis

Bei Einbau gehärtete Kolbenstange einsetzen.

Auf Anfrage

Spezielle Bauformen wie z. B. Sonderdurchmesser und Zubehör lieferbar. Ebenfalls erhältlich sind Versionen für ISO-Pneumatikzylinder mit einer auf die Abmessungen der Flanschmaße der Standardzylinder nach ISO 15552 abgestimmten Bodenplatte.

  • Hubanlagen
  • leichte Pressen
  • Stanzen
  • Stapelanlagen
