Sicherheitsdämpfer

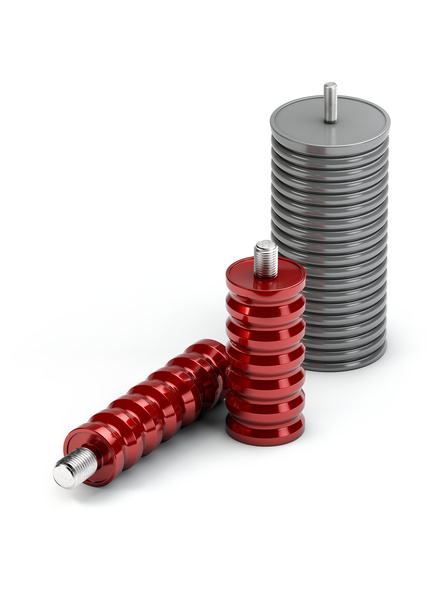

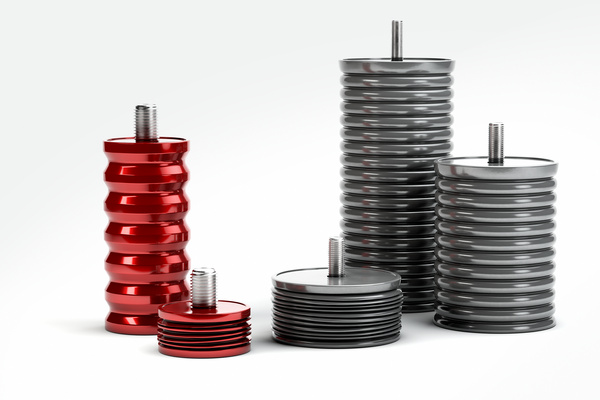

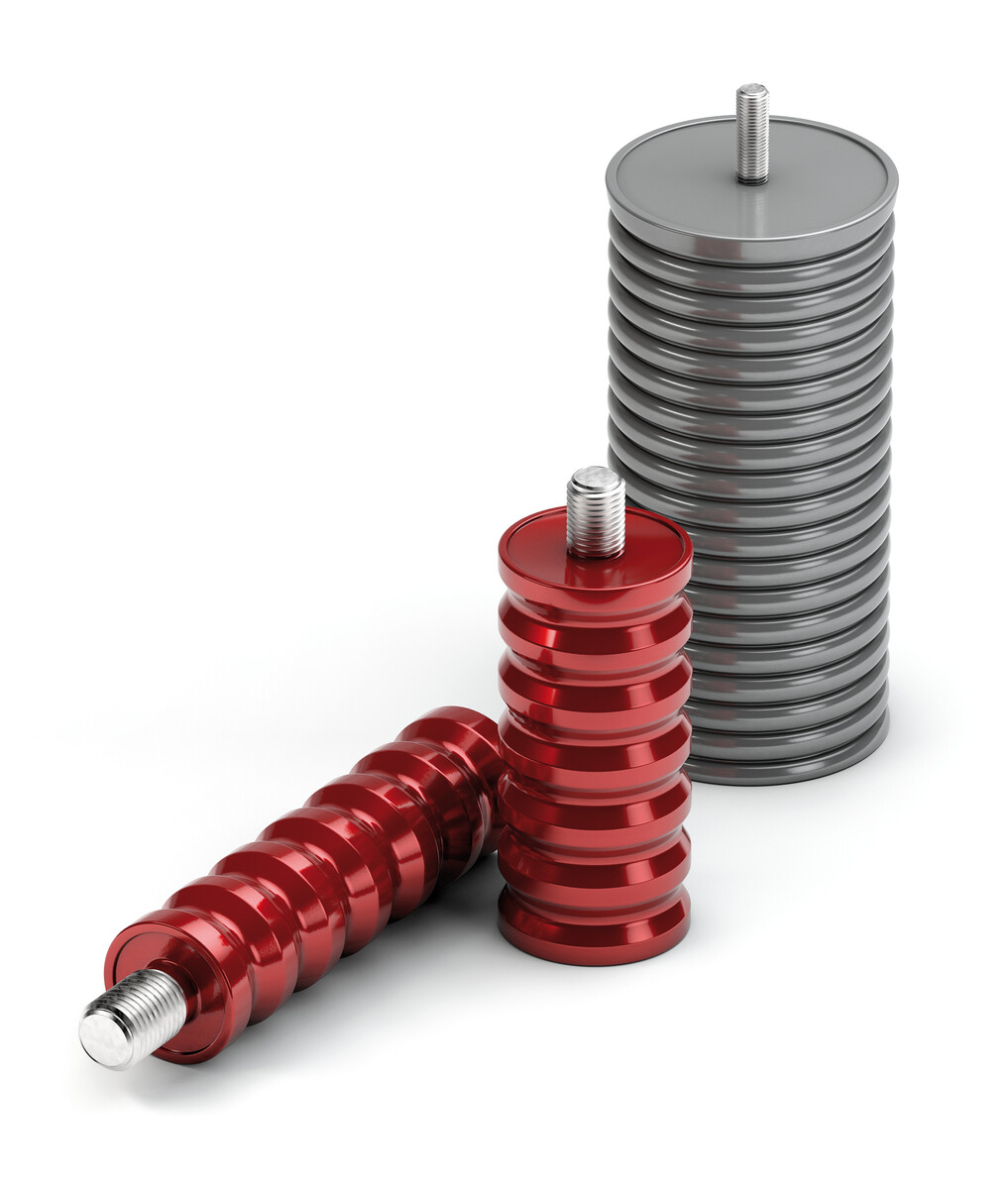

Crash Dämpfer

Hocheffektiver Energieabbau aus Aluminium und Stahl

Not-Stopp-Dämpfer für den Einmalgebrauch
Energieaufnahme 100 Nm/Hub bis 11.200 Nm/Hub
Hub 11 mm bis 160 mm

Ein Weg und sehr viel Schutz: ACE stellt Konstrukteuren mit den Crash Dämpfern eine hochwirksame Alternative für die Anlagensicherheit in Form einer Einweglösung zur Verfügung. Jedes Crash Element, aus speziell gestaltetem Aluminium-Rohr oder aus Stahl gefertigt, baut selbst hohe Massenkräfte im Falle eines Aufpralls fast augenblicklich ab. Durch Serien- bzw. Parallelanordnung der Crash Elemente lassen sich noch größere Energiewerte auf einen Schlag absorbieren.

Weitere Vorzüge der in ausgeklügelten Testreihen entwickelten Not-Stopper sind einfacher Einbau, leichte Nachrüstung in bestehende Anlagen sowie schneller Austausch und reduzierte Ausfallzeiten nach einem Crash. Zudem ist aus der Verformung der Crash Box das Havarie-Ereignis rekonstruier- und im besten Fall in Zukunft vermeidbar.

Die Crash Dämpfer sichern daher vielerorts Lineareinheiten in der Robotik sowie die Endlagen von Werkzeugmaschinen, Förderanlagen und Hochregalbediengeräten.

Technische Daten

Energieaufnahme 100 Nm/Hub bis 11.200 Nm/Hub

Hub 11 mm bis 160 mm

Energieabbau 98 %

Stützkraft gemittelt 13.000 N bis 92.000 N

Zulässiger Temperaturbereich -30° C bis + 100° C

Standardfarben Umbragrau RAL 7022: Außendurchmesser 88
Rubinrot RAL 3003: Außendurchmesser 38 und 63
Verzinkt: Durchmesser 20 mm; Alu blank: Durchmesser 21 mm

Baugröße 20 mm bis 88 mm

Material Außenkörper: Aluminium oder Stahl pulverbeschichtet

Einbaulage beliebig

Auffahrgeschwindigkeit max. 5 m/s

Anwendungsbereiche Not-Stopp-Dämpfung in Linearachsen, Portalanlagen, Werkzeugmaschinen, Prüfstände, elektromechanische Antriebe

Hinweis

Der Einwegdämpfer muss nach jeder Beaufschlagung ausgestauscht werden.

Sicherheitshinweis

Bei Bedarf den Gewindezapfen mit Loctite sichern.

Auf Anfrage

Mit Zentrierbolzen und weitere Sonderausfühungen lieferbar.

×
