Rotationsbremsen
FYN-S1

Die flache Bremse für konstante Bauteilschonung

Begrenzter Drehwinkel
Bremsmoment 5 Nm bis 10 Nm

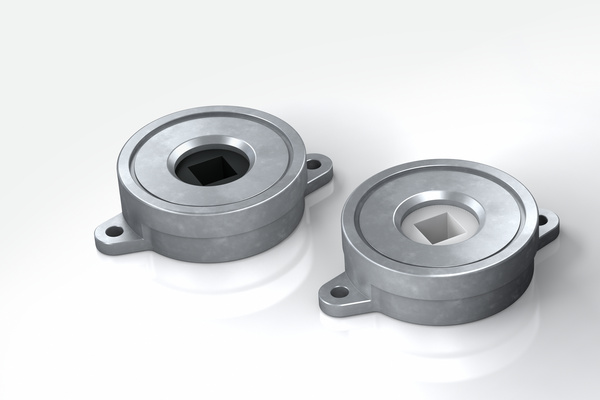

Die selbsteinstellende Rotationsbremse FYN-S1 mit Zink-Druckguss-Gehäuse ermöglicht einen konstanten Bewegungsablauf bei unterschiedlichen Massen. Die Bremsrichtung kann entweder rechts oder links drehend sein. Bei der jeweiligen Umkehrbewegung der einseitig bremsenden Ausführungen entsteht je nach Baugröße ein gewisses Rückdreh-Bremsmoment. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

Technische Daten

Bremsmoment 5 Nm bis 10 Nm

Bremsrichtung rechts o. links

Baugröße Ø 60 mm

Laufleistung 50.000 Zyklen, danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich -5 °C bis +50 °C

Material Außenkörper: Zink-Druckguss; Aufnahmeschaft: Kunststoff

Einbaulage beliebig

Drehwinkel max. 130°

Hinweis

Drehrichtungsangabe: rechtsdrehend = Uhrzeigersinn (je nach Ausführung, von oben auf das Wellenende oder die Aufnahme gesehen). Zu Beginn einer Bewegung kann ein Spiel von ca. 5° auftreten.

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar.

×
