TYPENBremsmoment NmBremsrichtung
FDN-47-R2,0 +/- 0,3rechts
FDN-57-R5,5 +/- 0,3rechts
FDN-63-R8,5 +/- 0,8rechts
FDN-70-R11,0 +/- 1,0rechts

Rotationsbremsen

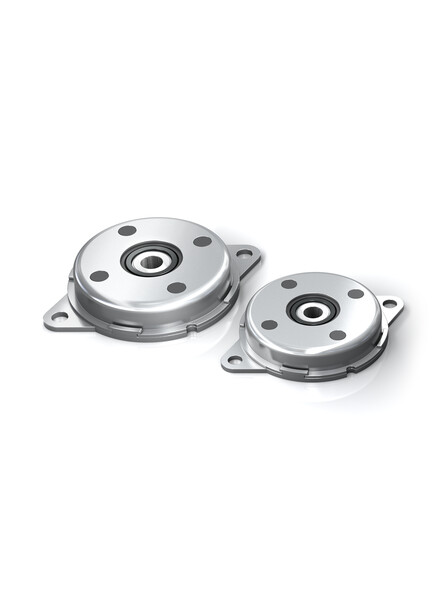

FDN-R

Die flache Tellerbremse für eine Drehrichtung

Kontinuierlich drehend
Bremsmoment 2 Nm bis 11 Nm

Die Bremsrichtung der flachen und starken Rotationsbremse FDN mit Stahlgehäuse kann entweder rechts oder links drehend sein. Sie kann direkt im Drehpunkt bremsen. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.
Rotationsbremsen
FDN-R
Die flache Tellerbremse für eine Drehrichtung
Kontinuierlich drehend
Bremsmoment 2 Nm bis 11 Nm

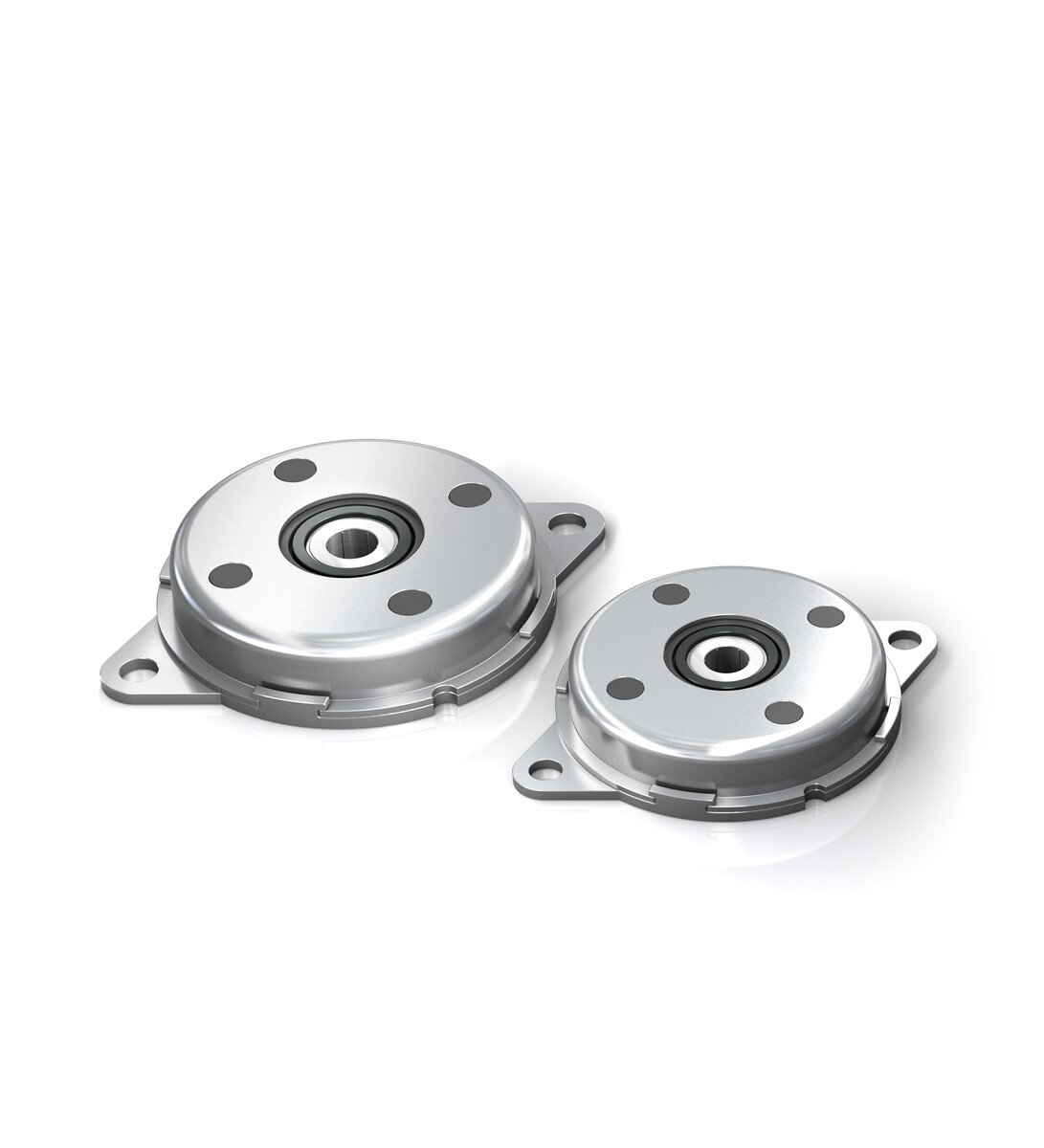

ACE Stoßdämpfer GmbH - Bild - FDN-R
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - FDN-R

Technische Daten

Bremsmoment 2 Nm bis 11 Nm

Bremsrichtung rechts

Baugröße Ø 47 mm bis 70 mm

Drehzahl max. 50 U/min.

Laufleistung 50.000 Zyklen (1 Zyklus = 360° links, 360° rechts), danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich -10 °C bis +60 °C

Material Außenkörper: Stahl; Aufnahmeschaft: Nylon mit Freilauf aus Metall

Einbaulage beliebig

Angaben zur Welle FDN-47: Ø 6 +0 / -0,03
FDN-57 bis FDN-70: Ø 10 +0 / -0,03
Härte > HRC55, Rauigkeit RZ < 1µm

Montagehinweis

Die Welle entgegen der Bremsrichtung drehen um die Freilaufaufnahme nicht zu beschädigen. Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar.

Einsatzbeispiele

Schutzsysteme für motorbetriebene Dunstabzugshauben
Rotationsbremsen - FDN
Schutzsysteme für motorbetriebene Dunstabzugshauben
Für eine ergonomische Handhabung können moderne Dunstabzugshauben durch einen Motor hoch und wieder herab gefahren werden. Beim Herunterfahren kann eine Wechselbelastung durch ein Zurückspeisen des Stromes in die Spannungsquelle zum Totalschaden f...
Schutzsysteme für motorbetriebene Dunstabzugshauben

Anwendungsbereiche

  • Möbelindustrie
  • Sportgeräte
  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Stapelanlagen
  • elektromechanische Antriebe
  • Förderanlagen
  • Dockanlagen im Schiffsbau
Die TUBUS TR eignen sich als Endlagendämpfung in Linearachsen, im Werkzeugbau und in Werkzeugmaschinen, in Hydraulik- und Pneumatikgeräten, Handlinggeräten und weiteren Anwendungen.
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
