Stangenklemmung mit hoher Klemmkraft

Pneumatische Stangenklemmung
Haltekräfte 1.400 N bis 36.000 N
Haltemomente 15 Nm bis 720 Nm

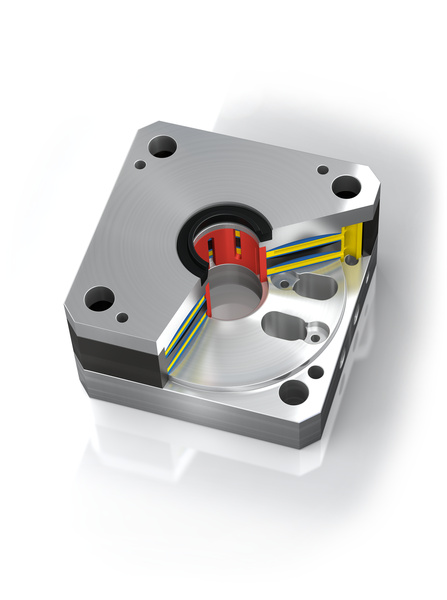

Klemmen sofort bei Pneumatikausfall: Geeignet für Stangen mit Durchmessern von 20 mm bis 40 mm, nehmen die Klemmelemente LOCKED PN die Kräfte axial wie rotativ auf. Mit Haltekräften von bis zu 36.000 N erreichen bzw. übertreffen sie die Werte hydraulischer Klemmungen. Die Systemkosten sind hingegen geringer.

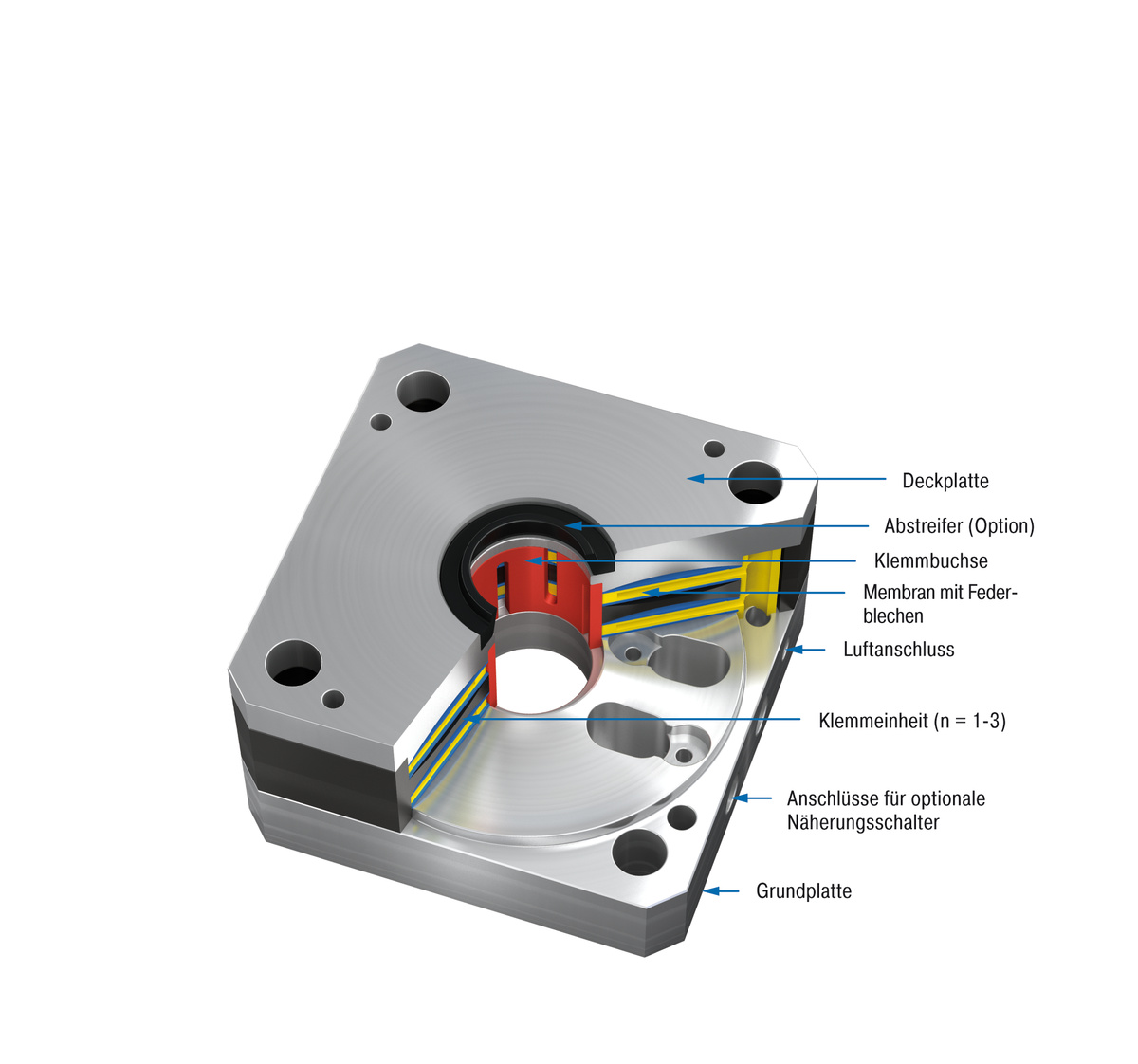

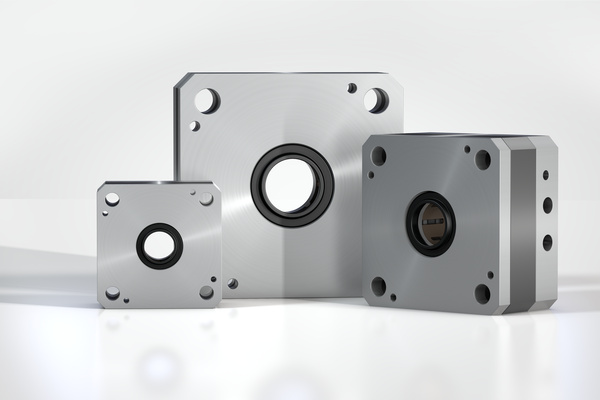

Neben dem Klemmen in beiden Bewegungsrichtungen überzeugen die LOCKED PN durch kompakte Bauweise. Sie benötigen wenig Bauraum und ermöglichen kurze Stangenlängen. Viele Anwender schätzen das Baukastensystem. Es erlaubt die Stapelung mehrerer Segmente, so dass man für jede Anwendung die erforderliche Klemmkraft zusammenstellen kann.

Die Einsatzgebiete der ACE-Produktfamilie LOCKED PN finden sich im Maschinen- und Sondermaschinenbau.

Technische Daten

Haltemoment 15 Nm bis 720 Nm

Haltekraft 1.400 N bis 36.000 N

Stangendurchmesser Ø 20 mm bis Ø 40 mm

Klemmzyklen 1.000.000

Einbaulage beliebig

Material Außenkörper: Werkzeugstahl

Druckmedium getrocknete, gefilterte Luft

Zulässiger Temperaturbereich 10 °C bis 45 °C

Anwendungsbereiche Hubanlagen, leichte Pressen, Stanzen, Stapelanlagen

Hinweis

Bei Einbau gehärtete Kolbenstange einsetzen.

Auf Anfrage

Spezielle Bauformen wie z. B. Sonderdurchmesser und Zubehör lieferbar. Ebenfalls erhältlich sind Versionen für ISO-Pneumatikzylinder mit einer auf die Abmessungen der Flanschmaße der Standardzylinder nach ISO 15552 abgestimmten Bodenplatte.

Einsatzbeispiele

LOCKED PN - Stangenklemmung, Schneidkeramikteile
LOCKED PN - Stangenklemmung, Schneidkeramikteile
Pneumatische Stangenklemmungen machen hydraulische Presse jederzeit einsetzbar. Mit Hilfe einer hydraulischen Presse werden wochentags Schneidkeramikteile hergestellt. Damit die Kolben der Ober- und Unterstempelplatte der Presse bei Stillstand übers Wochenende oder an Feiertagen nicht absacken und die Maschine am nächsten Werktag wieder neu eingerichtet werden muss, kommen Stangenklemmungen ...
LOCKED PN - Bohrwerkzeuge
LOCKED PN - Bohrwerkzeuge
Die ACE Klemmelemente werden bei einem Fügevorgang zur Fertigung von Bohrwerkzeugen als variabler Anschlag eingesetzt. Dabei entsprechen sie den Anforderungen nach einer präzisen Positionierung des Werkstückkopfes und einem Ausgleichen der Längentoleranz von bis zu 3 mm in idealer Weise. Da das Klemmelement an einer Stange zum Einsatz kommt, erhielt die speziell für einen solchen Einsatz ...
LOCKED PN - Doppelt gesicherte Kabelschneidmaschine
LOCKED PN - Doppelt gesicherte Kabelschneidmaschine
Beim Zuschneiden von Hochvoltleitungen für Elektro- und Hybridfahrzeuge wird absolute Sicherheit vorausgesetzt. Bei der Bearbeitung der Leitungen wird der Kopf der Maschine gegen die Rückwand verfahren. Hier sorgt ein ACE Kleinstoßdämpfer für zuverlässige Dämpfung in der Endlage. Klemmelemente mit der Bezeichnung LOCKED PN-63 unterstützen ihn im Störfall und verhindern so gemeinsam ...

Anwendungsbereiche

  • Hubanlagen
  • leichte Pressen
  • Stanzen
  • Stapelanlagen
Die Einsatzgebiete der ACE-Produktfamilie LOCKED PN finden sich im Maschinen- und Sondermaschinenbau.
×
