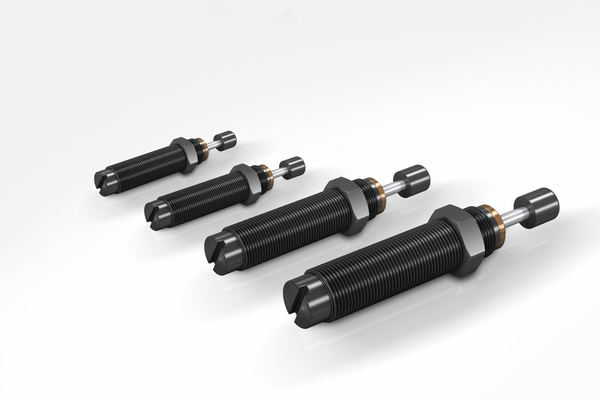

Kleinstoßdämpfer
MC5 bis MC75

Dämpfung im Miniaturformat

Selbsteinstellend
Energieaufnahme 0,68 Nm/Hub bis 9 Nm/Hub
Hub 4 mm bis 10 mm

Ideal für kompakte und effiziente Konstruktionen: Die Produktfamilie MC5 bis MC75 überzeugt Anwender zum einen durch ihre Ausmaße mit sehr kurzen Gesamtlängen. Zum anderen erweisen sich ihre geringen Rückstellkräfte beim Bremsen von schnellen wie bei langsamen Bewegungen als vorteilhaft.

Die aus dem Vollen gefertigten Außenkörper jedes Dämpfers sind mit temperaturstabilem Öl befüllt, bieten durchgängige Gewinde inkl. mitgelieferter Kontermutter und verfügen zudem über einen integrierten Festanschlag. Diese dadurch sofort zum Einbau geeigneten hydraulischen Maschinenelemente von ACE sind überdies wartungsfrei. Übergreifend abgestufte Härtebereiche in Verbindung mit höchster Energieaufnahme sind weitere Vorzüge.

Diese Kleinstoßdämpfer eignen sich ideal für den Einsatz in Märkten wie z. B. dem Maschinenbau, der Medizin- und Elektrotechnik sowie der Robotik.

Technische Daten

Energieaufnahme 0,68 Nm/Hub bis 9 Nm/Hub

Hub 4 mm bis 10 mm

Auffahrgeschwindigkeit 0,15 m/s bis 4 m/s

Zulässiger Temperaturbereich -10 °C bis +66 °C

Einbaulage beliebig

Festanschlag Integriert

Material Außenkörper, Zubehör: Stahl korrosionsbeständig beschichtet; Kolbenstange: Stahl rostfrei, gehärtet; Aufprallkopf: Stahl, MC25 und MC75: Elastomer Einsatz; Kontermutter: Stahl, MC5 und MC9: Aluminium

Dämpfungsmedium Öl, temperaturstabil

Anwendungsbereiche Miniaturschlitten, Pneumatikzylinder, Handhabungsmodule, Kopiergeräte, Messtische, Maschinen und Anlagen, Schließsysteme

Hinweis

Zur Feinjustierung des Resthubes kann eine Anschlaghülse (AH) verwendet werden.

Sicherheitshinweis

Fremdmittel in der Umgebung können die Dichtungskomponenten angreifen und zu einer verkürzten Standzeit führen. Bitte kontaktieren Sie ACE für geeignete Lösungsvorschläge. Wegen der Wärmeabstrahlung den Stoßdämpfer nicht lackieren.

Auf Anfrage

Erhöhter Korrosionsschutz. Sonderausführungen. Ausführungen auch ohne Aufprallkopf.

Einsatzbeispiele

Kleinstoßdämpfer - MC5 bis MC75
Pneumatik-Linearmodule in Miniaturschlitten-Systemen sorgen für hohe Geschwindigkeiten bei konstanten Wiederholgenauigkeiten. In dieser Konstruktion wurde bewusst auf die pneumatische Endlagendämpfung verzichtet und auf Stoßdämpfer von ACE...

Anwendungsbereiche

  • Miniaturschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Kopiergeräte
  • Messtische
  • Maschinen und Anlagen
  • Schließsysteme
Diese Kleinstoßdämpfer eignen sich ideal für den Einsatz in Märkten wie z. B. dem Maschinenbau, der Medizin- und Elektrotechnik sowie der Robotik.
×
