  • TA
TYPENEnergieaufnahme Nm/HubEnergieaufnahme Not-Stopp Nm/HubHub max. mm
TA12-52,035
TA17-76,097
TA21-910,0169
TA22-1011,52110
TA28-1229,04612
TA34-1448,08714
TA37-1665,011216
TA40-1682,013016
TA43-18112,016518
TA47-20140,017320
TA50-22170,022322
TA54-22201,033422
TA57-24242,030224
TA62-25304,036125
TA65-27374,046827
TA70-29421,052429
TA72-31482,055931
TA80-32570,083132
TA82-35683,092135
TA85-36797,01.04336
TA90-38934,01.24938
TA98-401.147,01.55540
TA116-482.014,02.95148

Strukturdämpfer
TA

Kompakte Bauform bei hoher Kraftaufnahme

Axial dämpfend
Energieaufnahme 2 Nm/Hub bis 2.951 Nm/Hub
Maximaler Hub 5 mm bis 48 mm

Sehr effiziente Energieschlucker: Die Strukturdämpfer TA aus der ACE TUBUS-Serie sind wartungsfrei und einbaufertig. Sie bestehen aus Co-Polyester Elastomer, einem Material, das sich nur gering erwärmt und für gleichbleibende Dämpfung sorgt. Die TA-Typen nehmen jeweils viel Energie am Hubanfang auf.

Die TA-Familie wurde speziell für ein Maximum an Energieaufnahme im Bereich von 2 Nm bis 2.951 Nm entwickelt. Das Minimum an Bauhöhe ist ihrer platzsparenden Form von Ø 12 mm bis zu Ø 116 mm zu verdanken. Die Dämpfer sind mit der bereitgestellten Spezialschraube sehr einfach und schnell zu befestigen.

Diese kompakten, preisgünstigen Maschinenelemente sind ideal geeignet als Endlagendämpfung in Linearachsen, im Werkzeugbau und in Werkzeugmaschinen, in Hydraulik- und Pneumatikgeräten, Handlinggeräten und weiteren Anwendungen.
Strukturdämpfer
TA
Kompakte Bauform bei hoher Kraftaufnahme
Axial dämpfend
Energieaufnahme 2 Nm/Hub bis 2.951 Nm/Hub
Maximaler Hub 5 mm bis 48 mm

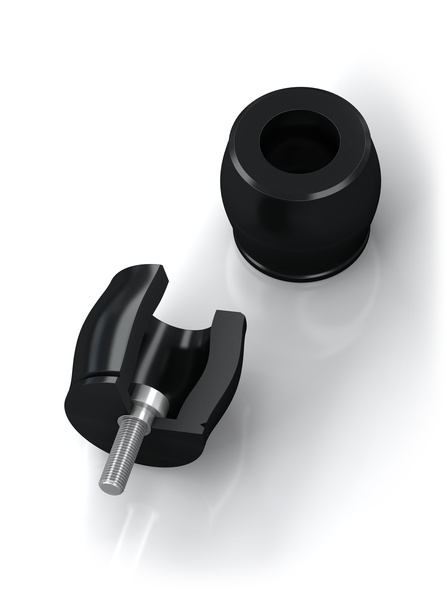

ACE Stoßdämpfer GmbH - Bild - TA
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.

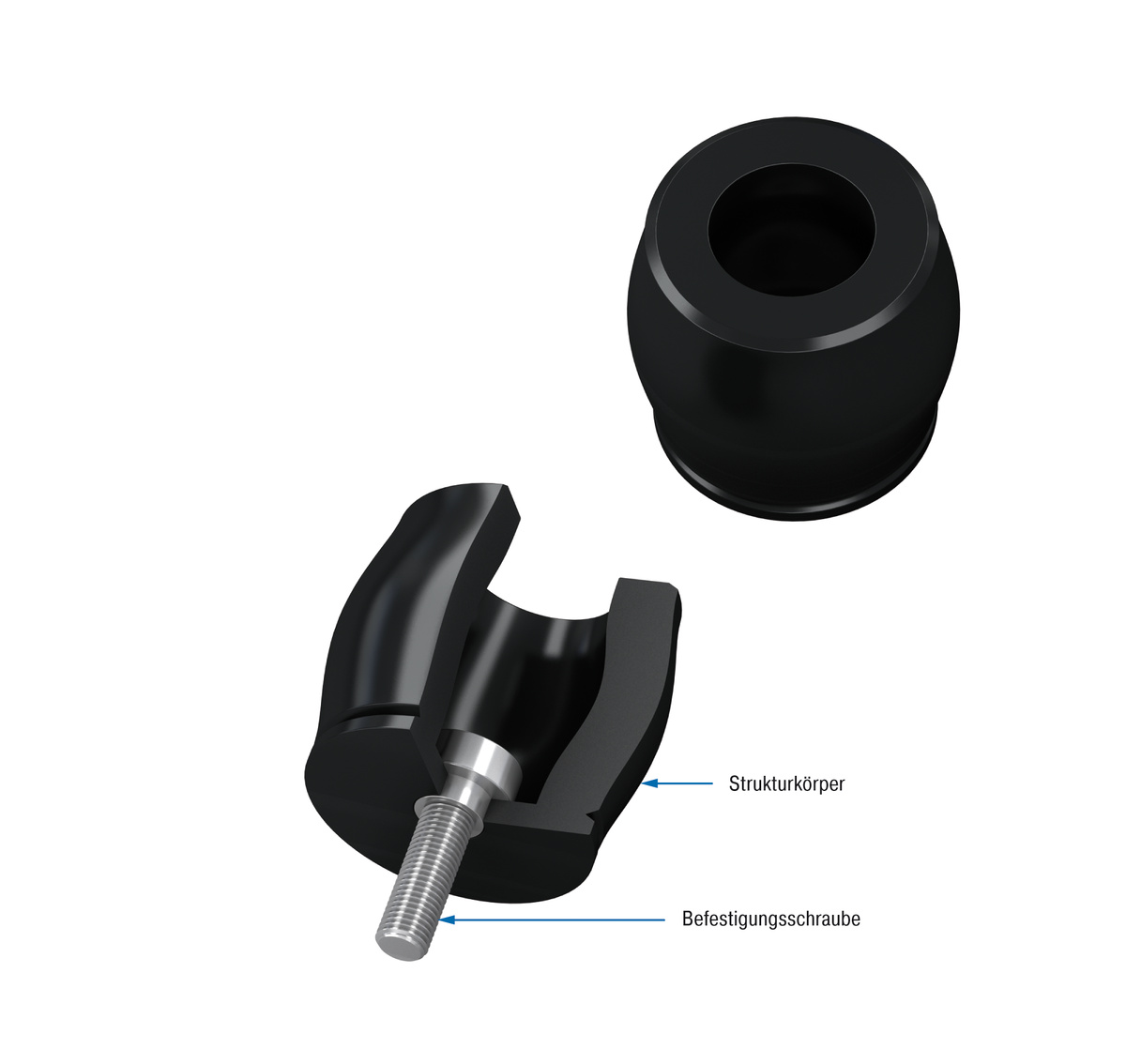

ACE Stoßdämpfer GmbH - Bild - TA

Technische Daten

Energieaufnahme 2 Nm/Hub bis 2.951 Nm/Hub

Hub max. 5 mm bis 48 mm

Energieabbau 58 % bis 73 %

Dynamische Kraftaufnahme 870 N bis 90.000 N

Zulässiger Temperaturbereich -40 °C bis +90 °C

Baugröße 12 mm bis 116 mm

Einbaulage beliebig

Materialhärte Shore 55D

Material Strukturkörper: Co-Polyester Elastomer

Umgebung Beständig gegen Mikroben, Meerwasser, Chemikalien und mit sehr guter UV- und Ozonresistenz. Keine Wasseraufnahme und kein Aufquellen.

Auffahrgeschwindigkeit Max. 5 m/s

Anzugsmoment max. M3: 1 Nm
M4: 1,7 Nm
M5: 2,3 Nm
M6: 6 Nm
M8: 20 Nm
M12: 50 Nm
M16: 120 Nm

Hinweis

Für Not-Stopp und Daueranwendungen geeignet. Bei Anwendungen unter Vorspannung und erhöhten Temperaturen wenden Sie sich bitte an ACE.

Sicherheitshinweis

Befestigungsschraube zusätzlich mit Loctite sichern.

Auf Anfrage

Sonderhübe, -kennlinien, -federraten, -baugrößen und -materialien lieferbar.

Einsatzbeispiele

Sicherheitsdämpfung für die Lademechanik von Zuführsystemen
Strukturdämpfer - TUBUS TA
Sicherheitsdämpfung für die Lademechanik von Zuführsystemen
Teure Schäden nach Softwarefehlern oder Stromausfällen zu vermeiden, ist die Aufgabe zweier TUBUS Strukturdämpfer TA17-7. Verbaut in verschiedenen Linearachsen, Handling- und Zuführsystemen, sorgen sie dafür, dass es zu keinem unkontrollierten Ein...
Sicherheitsdämpfung für die Lademechanik von Zuführsystemen
Sicherheitsdämpfung für die Lademechanik von Drehmaschinen
Strukturdämpfer - TUBUS TA
Sicherheitsdämpfung für die Lademechanik von Drehmaschinen
ACE Strukturdämpfer schützen den integrierten Lader einer innovativen Drehmaschine. Für die Herstellung von Wellen für die Automobil- oder Zulieferindustrie kommen oben am internen Lader TUBUS Strukturdämpfer von ACE zum Einsatz. Sie schützen die ...
Sicherheitsdämpfung für die Lademechanik von Drehmaschinen
Strukturdämpfer und Kompaktschieber: Blechbearbeitung bis 1...
Strukturdämpfer - TUBUS TA
Strukturdämpfer und Kompaktschieber: Blechbearbeitung bis 1...
Für das Formen, Abkanten, Lochen und Schneiden von Stahlblechen wollte die voestalpine Camtec GmbH neue Kompaktschieber realisieren, die Standzeiten jenseits von 1 Million Hüben erreichen. Gesucht wurden kompakte Dämpfer, die in das Werkzeug integ...
Strukturdämpfer und Kompaktschieber: Blechbearbeitung bis 1...

Anwendungsbereiche

  • Linearschlitten
  • Pneumatikzylinder
  • Handhabungsmodule
  • Maschinen und Anlagen
  • Schwenkeinheiten
  • elektromechanische Antriebe
  • Hydraulikgeräte
  • Förderanlagen
  • Krananwendungen
Diese kompakten, preisgünstigen Maschinenelemente sind ideal geeignet als Endlagendämpfung in Linearachsen, im Werkzeugbau und in Werkzeugmaschinen, in Hydraulik- und Pneumatikgeräten, Handlinggeräten und weiteren Anwendungen.
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
