Strukturdämpfer

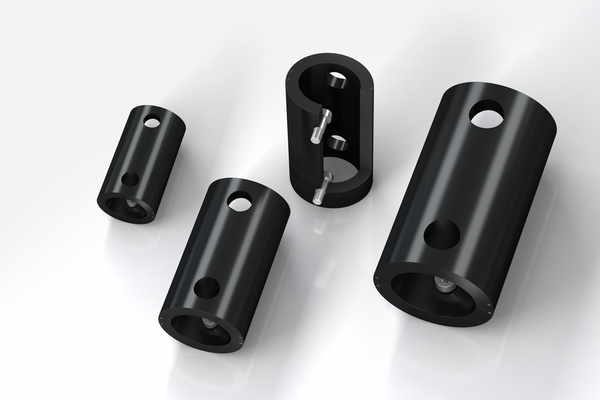

TUBUS TR-L

Kraftpaket in langer Bauform

Radial dämpfend, lange Version
Energieaufnahme 7,2 Nm/Hub bis 10.780 Nm/Hub
Maximaler Hub 17 mm bis 108 mm

Speziell für Anwendungen mit niedrigen Endkräften: Auch die radialen Rohrdämpfer TR-L aus der ACE TUBUS-Serie sind wartungsfreie, einbaufertige Dämpfungselemente aus einem Co-Polyester Elastomer.

Ihre radiale Beanspruchung bietet Konstrukteuren eine sehr lange und weiche Abbremsung mit einem progressiven Energieabbau am Hubende. So wurde die TR-L-Baureihe speziell für einen maximalen Hub bei minimaler Bauhöhe im Bereich von 7,2 Nm bis 10.780 Nm entwickelt. Die jeweiligen Stützkräfte sind abhängig von der Baulänge des gewählten Rohrdämpfers, wobei diese in Maßen von Ø 29 mm bis zu Ø 188 mm lieferbar sind.

Zum Einsatz kommen die TUBUS TR-L, wo entlang einer geraden Linie ein Stoß- oder Kollisionsschutz nötig ist, wie z. B. an Schaufeln in Bergbaugeräten, Lade- und Hebevorrichtungen, Dockanlagen im Schiffsbau sowie Gepäck- und Transportbändern.

Technische Daten

Energieaufnahme 7,2 Nm/Hub bis 10.780 Nm/Hub

Hub max. 17 mm bis 108 mm

Energieabbau 26 % bis 41 %

Dynamische Kraftaufnahme 1.312 N bis 217.700 N

Zulässiger Temperaturbereich -40 °C bis +90 °C

Baugröße 29 mm bis 188 mm

Einbaulage beliebig

Materialhärte Shore 55D

Material Strukturkörper: Co-Polyester Elastomer

Umgebung Beständig gegen Mikroben, Meerwasser, Chemikalien und mit sehr guter UV- und Ozonresistenz. Keine Wasseraufnahme und kein Aufquellen.

Auffahrgeschwindigkeit max. 5 m/s

Anzugsmoment max. M5: 3 Nm
M8: 20 Nm
M16: 40 Nm (DIN912)
M16: 120 Nm (Schulterschraube)

Anwendungsbereiche Off Shore Industrie, Agrarmaschinen, Anprallplatten, Förderanlagen, Stapelanlagen, Schiffsbau, Schaufeln oder Knickgelenke von Baumaschinen, Transportstraßen, Lade- und Hebevorrichtungen

Hinweis

Für Not-Stopp und Daueranwendungen geeignet. Bei Anwendungen unter Vorspannung und erhöhten Temperaturen wenden Sie sich bitte an ACE.

Sicherheitshinweis

Befestigungsschraube zusätzlich mit Loctite sichern.

Auf Anfrage

Sonderhübe, -kennlinien, -federraten, -baugrößen und -materialien lieferbar.

Einsatzbeispiele

Strukturdämpfer - TUBUS TR-L
Beim Zuwasserlassen von Rettungsbooten ist es theoretisch denkbar, dass es zu einem Kontakt zwischen Schiff und Rettungsboot kommt. Damit letzteres nicht beschädigt wird, sind Aussetzvorrichtungen mit Schutzkörpern versehen. Seitdem bei einem der...

Anwendungsbereiche

  • Off Shore Industrie
  • Agrarmaschinen
  • Anprallplatten
  • Förderanlagen
  • Stapelanlagen
  • Schiffsbau
  • Schaufeln oder Knickgelenke von Baumaschinen
  • Transportstraßen
  • Lade- und Hebevorrichtungen
Zum Einsatz kommen die TUBUS TR-L, wo entlang einer geraden Linie ein Stoß- oder Kollisionsschutz nötig ist, wie z. B. an Schaufeln in Bergbaugeräten, Lade- und Hebevorrichtungen, Dockanlagen im Schiffsbau sowie Gepäck- und Transportbändern.
×
