Sicherheitsdämpfer
TUBUS TI

Kompakte Einmalverzögerung

Not-Stopp-Dämpfer irreversibel
Energieaufnahme 562 Nm/Hub bis10.953 Nm/Hub
Maximaler Hub 25 mm bis 80 mm

Ein Mal, aber sicher: ACE bietet jetzt alternativ zu den erfolgreichen TUBUS Strukturdämpfern diese innovativen Einwegdämpfer der Familie TUBUS TI für Not-Stopp-Anwendungen. Im Vergleich zu herkömmlichen Elastomerdämpfern sorgen diese Sicherheitsdämpfer für eine Energieabsorption bis zu 96 % ohne Rückpralleffekt. Die Dämpfer werden beim Aufprall deformiert und sind danach nicht wieder verwendbar.

Die montagefreundlichen und wartungsfreien Einwegdämpfer sind zudem eine kostengünstige Alternative zu den hydraulischen Sicherheitsstoßdämpfern von ACE. Sie bestehen aus einem hochwertigen Kunststoff mit einem inneren Metallkern und nehmen bis zu 10.953 Nm Energie auf.

Die TUBUS TI werden überwiegend als Not-Stopp-Dämpfung in Linearachsen, Werkzeugmaschinen, Servoantrieben mit hohen Geschwindigkeiten und ähnlichen Bereichen eingesetzt.
Sicherheitsdämpfer
TUBUS TI
Kompakte Einmalverzögerung
Not-Stopp-Dämpfer irreversibel
Energieaufnahme 562 Nm/Hub bis10.953 Nm/Hub
Maximaler Hub 25 mm bis 80 mm

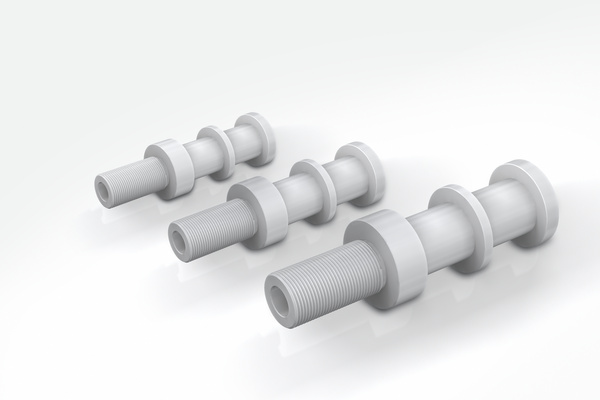

ACE Stoßdämpfer GmbH - Bild - TUBUS TI
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - TUBUS TI

Technische Daten

Energieaufnahme 562 Nm/Hub bis10.953 Nm/Hub

Hub max. 25 mm bis 80 mm

Energieabbau 91 % bis 96 %

Dynamische Kraftaufnahme 37.138 N bis 204.127 N

Zulässiger Temperaturbereich Co-polyester Elastomer: -40 °C bis +90 °C
Polymer: -25 °C bis +50 °C

Standardfarben TI16: blau;
TI24, TI30, TI36: weiß

Baugröße 32 mm bis 63 mm

Material Strukturkörper: Co-Polyester Elastomer oder Polymer; Führungshülse: Metall

Einbaulage beliebig

Umgebung Beständig gegen Schmierstoffe, Chemiekalien laut Beständigkeitsliste, ohne UV-Schutz.

Auffahrgeschwindigkeit max. 5 m/s

Anzugsmoment max. handfest

Anwendungsbereiche Not-Stopp-Dämpfung in Linearachsen, Portalanlagen, Prüfstände, elektromechanische Antriebe

Hinweis

Der Einwegdämpfer muss nach jeder Beaufschlagung ausgestauscht werden.

Montagehinweis

Bei der Montage ist hinter dem Gewinde des Dämpfers ein Freiraum von 10 mm vorzusehen. Zudem schrauben Sie bitte den Dämpfer handfest ein und sichern sie diesen mit 2 Tropfen Loctite Typ 480.

Auf Anfrage

Weitere Baugrößen lieferbar.

  • Not-Stopp-Dämpfung in Linearachsen
  • Portalanlagen
  • Prüfstände
  • elektromechanische Antriebe
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
