Luftfedern
PLM

Einfache Anwendung, große Auswahl

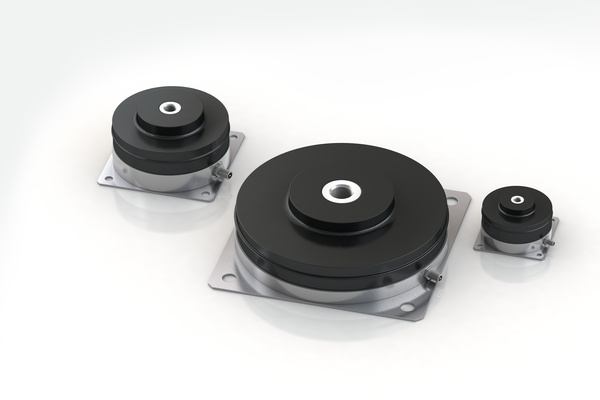

Pneumatische Luftfederelemente
Eigenfrequenz 3 Hz bis 10 Hz

Enorm niedrige Eigenfrequenz von nur 3 Hz: Mit den Luftfederelementen der Produktfamilie PLM macht ACE jetzt die niederfrequente Schwingungs- und Schockisolation vielen Bereichen zugänglich. Mit acht verschiedenen, ab Lager sofort verfügbaren Bautypen, die sowohl kleinere Lasten von 45 kg bis große von 8.800 kg tragen können, lassen sich Geräte aller Art einfach von unerwünschten Schwingungen isolieren und gleichzeitig per integriertem Ventil ideal nivellieren. Als Schwingungsdämpfer eingesetzt, gewährt die interne Luftkammer eine signifikante Isolierwirkung bereits ab 5 Hz aufwärts. Das Verhältnis horizontaler zu vertikaler Eigenfrequenz liegt bei 1:1 und beträgt nur 3,0 Hz in optimal belastetem Zustand.

Anwender von Messtischen, Prüfständen, Hochgeschwindigkeitspressen, Produktionsanlagen und weiteren Konstruktionen sind hochzufrieden.

Technische Daten

Eigenfrequenz 3 Hz bis 10 Hz

Standardfarben Schwarz

Zulässiger Temperaturbereich -30 °C bis +50 °C

Material Außenkörper: Aluminium PLM 1, 3, 6, 12; Stahl verzinkt PLM 24, 48, 96, 192; Isolationsmedium: Neopren

Anwendungsbereiche Messtische, Prüfstände, Hochgeschwindigkeitspressen, Produktionsanlagen, Fertigungs- und Bearbeitungszentren

Auf Anfrage

Spezielle schwingungsisolierende Füße nach Auslegung und Sonderanfertigung. Sondertypen.

Einsatzbeispiele

Luftfedern - PLM
Bei einer Operninszenierung sollte ein 3D-HDD-Projektor während der Vorstellungen Bilder auf die Bühne werfen. Da er dabei auf einem über Fliesen zu bewegenden Wagen stand, waren die Projektionen zunächst nicht brauchbar. Eine Kombination aus...
Luftfedern - PLM
Bei einem renommierten belgischen Chocolatier führte ein Teil des Fertigungsprozesses zu Schwingungen und Vibrationen in einem angrenzenden Wohnhaus. Trotz zahlreicher Tests fand der Hersteller keine Vibrationslösung, die Schwingungen unter 20 Hz...
Luftfedern - PLM
Ein Fachhochschulteam optimiert Ölpumpen, um den Kraftstoffverbrauch von Verbrennungsmotoren zu reduzieren. Zahlreiche Tests sind dafür vonnöten. Ein Prüfstand verursachte ungewollte Schwingungen. PLM-Luftfederelemente aus dem Hause ACE sorgen für...
Luftfedern - PLM
Für unverfälschten Klang setzt ein Hersteller von Hi-Fi-Verstärkern auf Luftfedern von ACE. Damit werden störende Umgebungsschwingungen, die aus einer benachbarten Werkstatt in den Vorführraum dringen und das Hörerlebnis stören, wirksam...

Anwendungsbereiche

  • Messtische
  • Prüfstände
  • Hochgeschwindigkeitspressen
  • Produktionsanlagen
  • Fertigungs- und Bearbeitungszentren
Anwender von Messtischen, Prüfständen, Hochgeschwindigkeitspressen, Produktionsanlagen und weiteren Konstruktionen sind hochzufrieden.
×
