Schwingungstechnik
Produktserien
  • Schwingungsisolierende Platten
  • Schwingungsdämpfer
  • Luftfedern
Produktfamilien
  • Levelling Mounts
  • Soft Bell Mounts
  • Light Bell Mounts
  • Hard Bell Mounts
  • Compression Mounts
  • Marine Mounts
  • Cone Mounts
  • Universal Mounts
  • Bubble Mounts
  • All Attitude Mounts
  • Flex Locs
Grundtypen
  • CN-12-2
  • CN-16-1
  • CN-20
TYPENBelastung min. kgBelastung max. kg
7856CN16W65,3163,2
7856CN16M142,8356,9
7856CN16H199,0497,6

Schwingungsdämpfer
CN-16-1

Konuslager für Fahrzeugkabinen

Stoß- und Schwingungsdämpfer
Eigenfrequenz 6,9 Hz bis 11 Hz
Belastungsbereich 65,3 kg bis 497,6 kg

Stoß- und Schwingungsdämpfer in Einem: Cone Mounts von ACE können dank kompakter Bauweise auch hohen Belastungen standhalten. Und dies gleich in mehrfacher Hinsicht. Sie arbeiten sowohl radial, wie auch dank eines speziellen Gummiprofils axial und können selbst dann eine Schwingungsisolierung garantieren, wenn die Belastung in jeder Achse unterschiedlich ist.

In verschiedenen Gummimischungen lieferbar, eignen sie sich für ein breites Lastenspektrum. Durch den Einsatz von ebenfalls vorrätigen Scheiben werden die Cone Mounts zudem abreißsicher. Für Temperaturen von -40 °C bis 70 °C ausgelegt, ist eine Montage in allen Raumachsen möglich, wodurch sie in Schub-, Druck- und Zugrichtung einsetzbar sind.

Cone Mounts haben ein spezielles Gummiprofil für Scher- und Druckbeanspruchung, dadurch ist eine axiale Belastbarkeit ermöglichen. Typische Anwendungsfälle sind in der Agrartechnik, Kompressoren, Fahrwerks- und Karosserieelemente sowie im gängigen Maschinenbau.
Berechnungs-Tool Schwingungsdämpfer-Typ unbekannt? Für Ihren Anwendungsfall berechnen
Schwingungsdämpfer
CN-16-1
Konuslager für Fahrzeugkabinen
Stoß- und Schwingungsdämpfer
Eigenfrequenz 6,9 Hz bis 11 Hz
Belastungsbereich 65,3 kg bis 497,6 kg

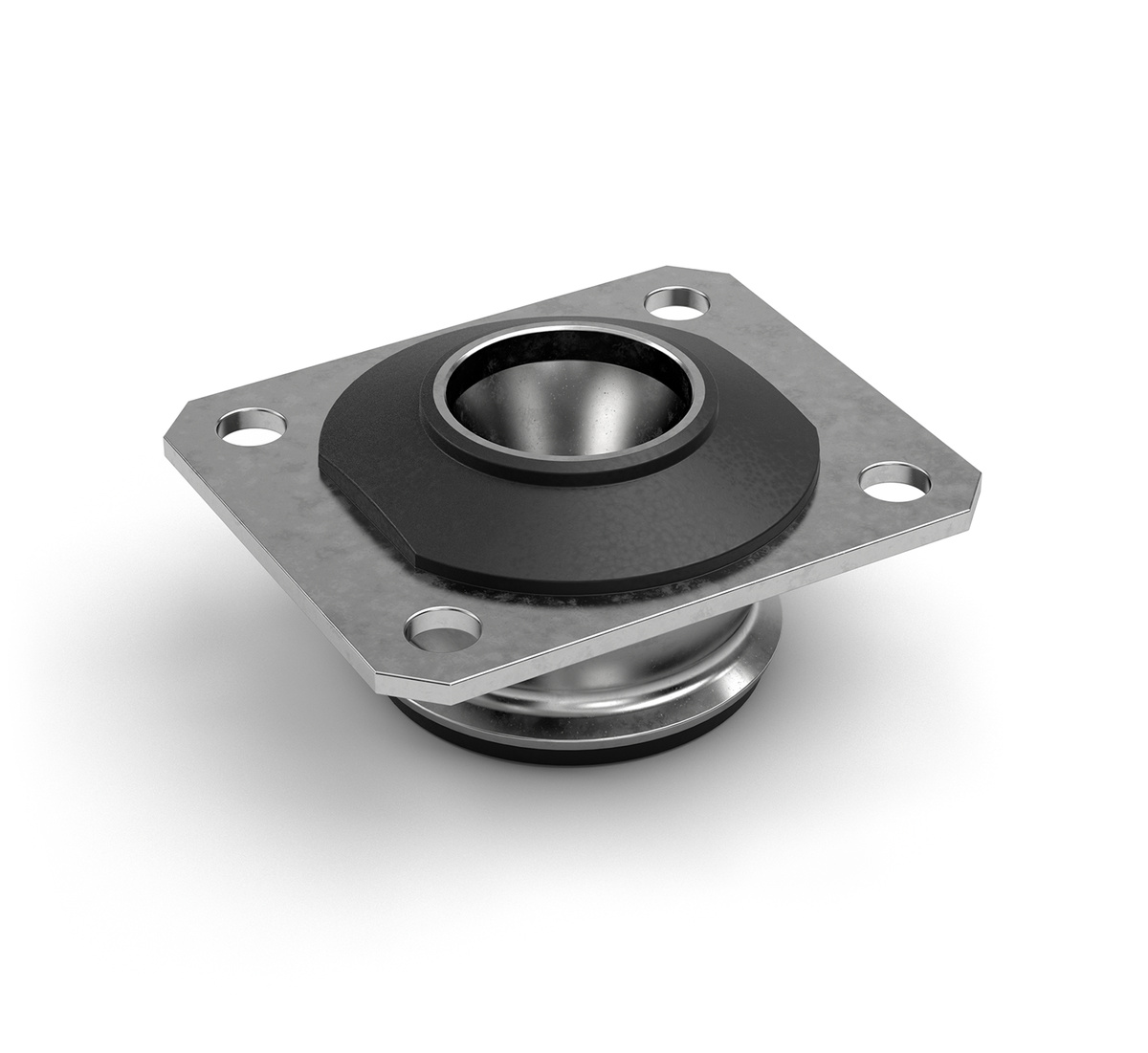

ACE Stoßdämpfer GmbH - Bild - CN-16-1
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - CN-16-1

Technische Daten

Eigenfrequenz 6,9 Hz bis 11 Hz

Belastungsbereich 65,3 kg bis 497,6 kg

Zulässiger Temperaturbereich -40 °C bis +70 °C

Material Außenkörper: Stahl verzinkt; Isolationsmedium: Naturkautschuk

Hinweis

Abreißsicher bei der Verwendung von Anschlagscheiben. Einfache Konstruktion.

Montagehinweis

Montage in allen Raumachsen möglich. Für Belastungen in Schub-, Druck- und Zugrichtung einsetzbar.

Auf Anfrage

Auch aus anderen Gummimischungen verfügbar.

  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
