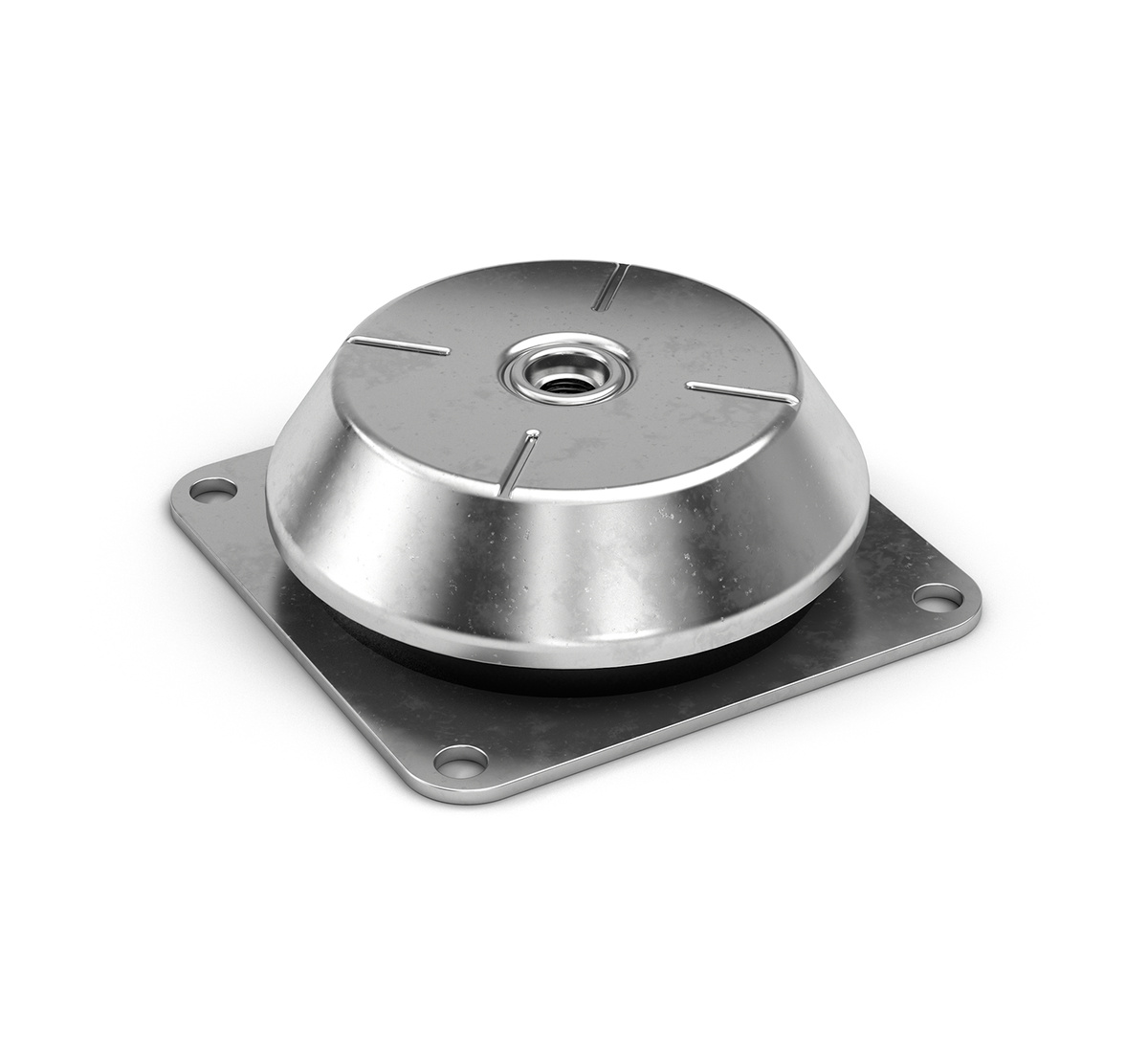

Schwingungsdämpfer
CFBMH-2

Ideal für alle Umgebungen und Raumachsen

Hoch belastbare Schwingungsisolatoren
Eigenfrequenz 5,9 Hz bis 9,5 Hz
Belastungsbereich 342,6 kg bis 2.284,2 kg

Abreißsicherer Schutz auch wenn's rau zugeht: Die Topfelemente der Produktfamilie Hard Bell Mounts schützen Konstruktionen und Bauteile aller Art effektiv vor Schwingungen und Stößen. Dabei zeichnen sie sich durch ihre abreißsichere Konstruktion, ihre geringe Baugröße und die frei wählbaren Einbaulagen, auch neigbar und beliebig in X-, Y- oder Z-Achsen, aus.

Serienmäßig mit Neopren/Naturkautschuk als Dämpfungsmaterial bestückt, kann man sie auch hoch dämpfend für extreme Temperaturen oder sehr schwere Stöße mit Silikon beziehen. Die Maschinenelemente sind für alle Arten von Belastungen in Schub-, Druck- und Zugrichtung einsetzbar und mit zentrischem Gewinde oder Durchgangsbohrung erhältlich.

Die ACE Topfelemente sichern besonders im rauen Umfeld zuverlässig Maschinen, elektronische Anlagen oder Komponenten aller Art. Und sie halten schädliche Schwingungen von ihnen fern.

Technische Daten

Eigenfrequenz 5,9 Hz bis 9,5 Hz

Belastungsbereich 342,6 kg bis 2.284,2 kg

Zulässiger Temperaturbereich -40 °C bis +70 °C

Umgebung Beständig gegen UV-Strahlung

Material Außenkörper: Stahl verzinkt; Isolationsmedium: Naturkautschuk

Hinweis

Abreißsicher

Montagehinweis

Montage in allen Raumachsen möglich. Für Belastungen in Schub-, Druck- und Zugrichtung einsetzbar, außer CCF.

Auf Anfrage

Typen für Temperaturbereiche von -60 °C bis +150 °C mit hochdämpfendem Silikon. Produkt lieferbar mit zentrischem Gewinde oder Durchgangsbohrung. Alle Metallbauteile verzinkt, auf Anfrage auch in Aluminium oder Edelstahl.

Einsatzbeispiele

Schwingungsdämpfer - Hard Bell Mounts
Die Sanierung von Aufzügen ist eine anspruchsvolle Sache. Neben der Erhöhung des Fahrkomforts sollen sie heutzutage dafür sorgen, dass die Fortbewegungsmittel behindertengerecht und leiser sind. Dass dies im vorliegenden Fall trotz eines im...

Anwendungsbereiche

  • Kompressoren und Belüftungsanlagen
  • elektronische Anlagen
  • Fahrzeugtechnik
  • Flugzeugbau
  • Off Road
  • Schiffsbau
  • Vibratoren und Brecheranlagen
  • Militär
Die ACE Topfelemente sichern besonders im rauen Umfeld zuverlässig Maschinen, elektronische Anlagen oder Komponenten aller Art. Und sie halten schädliche Schwingungen von ihnen fern.
×
