Schwingungstechnik
Produktserien
  • Schwingungsisolierende Platten
  • Schwingungsdämpfer
  • Luftfedern
Produktfamilien
  • Levelling Mounts
  • Soft Bell Mounts
  • Light Bell Mounts
  • Hard Bell Mounts
  • Compression Mounts
  • Marine Mounts
  • Cone Mounts
  • Universal Mounts
  • Bubble Mounts
  • All Attitude Mounts
  • Flex Locs
Grundtypen
  • SFM-52010
  • SFM-52011
  • SFM-52012
  • CCFQ
TYPENBelastung min. kgBelastung max. kgM mm
CCFQ804012W14,736,7M12
CCFQ804012M26,165,3M12
CCFQ804012H39,297,9M12
CCFQ1045016W48,9122,4M16
CCFQ1045016M77,5193,7M16
CCFQ1045016H122,4305,9M16
CCFQ1307020W134,6336,5M20
CCFQ1307020M220,3550,6M20
CCFQ1307020H330,4826,0M20

Schwingungsdämpfer
CCFQ

Sicherer Stand auch für raueste Einsatzfälle

Ideal für mobile Anwendungen
Eigenfrequenz 6,3 Hz bis 12,3 Hz
Belastungsbereich 14,7 kg bis 897,4 kg

Vielseitig, robust und wartungsfrei: Die Maschinenfüße der Produktfamilie Marine Mounts sind sofort einbaubar und zeichnen sich durch Abreißsicherheit aus. Sie sind aus verzinktem Metall gefertigt, wobei in ihrem Inneren Neopren oder Naturkautschuk als Dämpfungswerkstoff verwendet wird. Bei ihrer Konstruktion wurde darauf geachtet, dass ihre Längssteifigkeit zweieinhalb mal höher als die vertikale Steifigkeit ist und ihre Quersteifigkeit 75 % der vertikalen Steifigkeit beträgt - Merkmale, welche die Robustheit und Variabilität der Isolatoren unterstreichen. Die Marine Mounts weisen zudem unter Maximalbelastung nur eine Eigenfrequenz von 7,8 Hz auf.

Typische Anwendungsfälle sind Schiffsmotoren, Dieselgeneratoren und andere Geräte für die Energieerzeugung.
Berechnungs-Tool Schwingungsdämpfer-Typ unbekannt? Für Ihren Anwendungsfall berechnen
Schwingungsdämpfer
CCFQ
Sicherer Stand auch für raueste Einsatzfälle
Ideal für mobile Anwendungen
Eigenfrequenz 6,3 Hz bis 12,3 Hz
Belastungsbereich 14,7 kg bis 897,4 kg

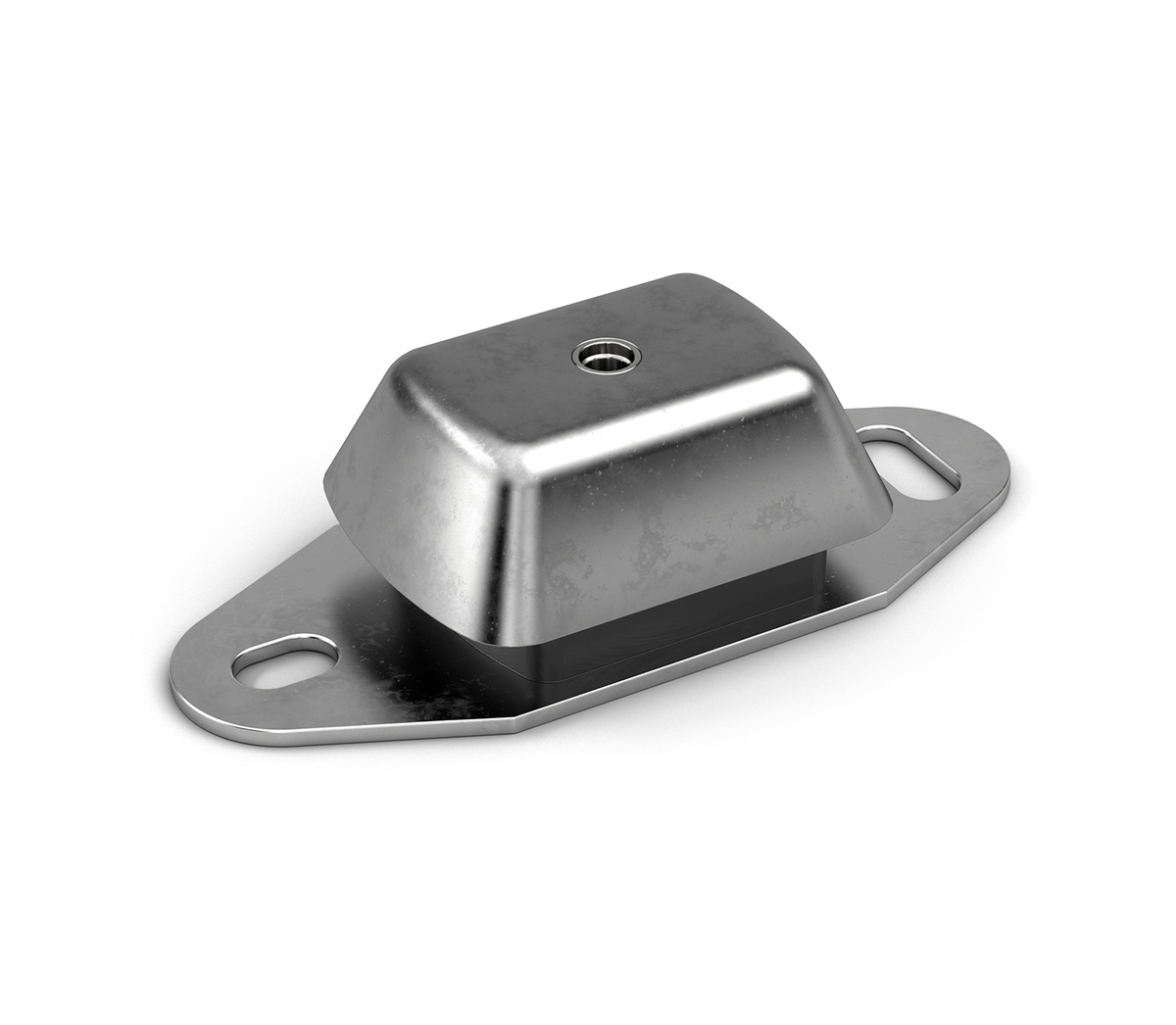

ACE Stoßdämpfer GmbH - Bild - CCFQ
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - CCFQ

Technische Daten

Eigenfrequenz 6,3 Hz bis 12,3 Hz

Belastungsbereich 14,7 kg bis 897,4 kg

Zulässiger Temperaturbereich -40 °C bis +70 °C

Umgebung Beständig gegen UV-Strahlung

Material Außenkörper: Stahl verzinkt; Isolationsmedium: Naturkautschuk

Hinweis

Abreißsicher. Variabel einsetzbar. Niedrige Eigenfrequenz.

Montagehinweis

Montage in allen Raumachsen möglich. Für Belastungen in Schub-, Druck- und Zugrichtung einsetzbar. Unterschiedliche Steifigkeitswerte je nach Wirkrichtung.

Auf Anfrage

Sonderausführungen

Einsatzbeispiele

Schwingungsdämpfung von Prüfständen für exakte Testergebnisse
Schwingungsdämpfer - Marine Mounts
Schwingungsdämpfung von Prüfständen für exakte Testergebnisse
Die Wirksamkeit von ACE Gummi-Metall-Isolatoren zeigt sich bei der Schwingungsisolierung eines 2,5 Tonnen schweren Zahnrad-Prüfstands an der Hochschule Aalen. Im Bereich Maschinenbau und Werkstofftechnik waren die zuvor eingesetzten Stahlfedern da...
Schwingungsdämpfung von Prüfständen für exakte Testergebnisse

Anwendungsbereiche

  • Energieerzeugung
  • Off Road
  • Diesel- und Schiffsanwendungen
  • Aggregate und Maschinen
  • Vibratoren und Brecheranlagen
  • Generatoren
  • Militär
Typische Anwendungsfälle sind Schiffsmotoren, Dieselgeneratoren und andere Geräte für die Energieerzeugung.
  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
