Schwingungstechnik
Grundtypen
TYPENBelastung min. kgBelastung max. kgHärte mmM mm
CFBMS633510W12,230,645M10
CFBMS633510M24,561,260M10
CFBMS833510W32,681,645M10
CFBMS833510M73,4183,560M10
CFBMS833512W32,681,645M12
CFBMS833512M73,4183,560M12
CFBMS1064212W68,1170,345M12
CFBMS1064212M136,6341,660M12
CFBMS1064216W68,1170,345M16
CFBMS1064216M136,6341,660M16
CFBMS1505416W183,5458,845M16
CFBMS1505416M326,3815,860M16

Schwingungsdämpfer

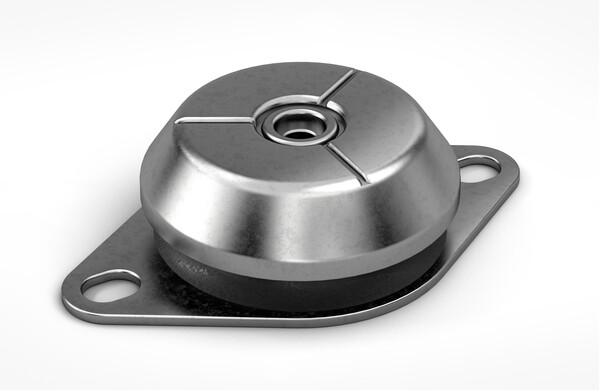

CFBMS-1

Isolatoren mit großer Einfederung für alle Raumachsen

Schwerlastlager für niedrige Erregerfrequenz
Eigenfrequenz 4,5 Hz bis 12,6 Hz
Belastungsbereich 12,2 kg bis 815,8 kg

Für gute Stabilität in rauen Umgebungen: Diese Topfelemente schützen auch im schwierigen Umfeld. Dies gelingt durch eine ideale Absorption von axialen Spannungen und der damit einhergehenden Begrenzung seitlicher Verformungen. Soft Bell Mounts sind abreißsicher und dadurch auch für Anwendungen mit hohem Sicherheitsbedarf gut geeignet.

Neben verschiedenen Gummimischungen sind sie bei ACE auch in Varianten aus Edelstahl zu beziehen. Für einen Temperaturbereich von -40 °C bis 70 °C ausgelegt, ist eine Montage in allen Raumachsen möglich, wodurch sie in Schub-, Druck- und Zugrichtung einsetzbar sind.

Die Soft Bell Mounts von ACE halten schädliche Schwingungen vor allem von Generatoren, Motoren und Systemen fern, die mit einer Frequenz von etwa 25 Hz laufen. Dadurch eignen sie sich ideal für Pumpen und Stromerzeugungsaggregate.

Technische Daten

Eigenfrequenz 4,5 Hz bis 12,6 Hz

Belastungsbereich 12,2 kg bis 815,8 kg

Zulässiger Temperaturbereich -40 °C bis +70 °C

Umgebung beständig gegen UV-Strahlung

Material Außenkörper: Stahl verzinkt; Isolationsmedium: Naturkautschuk

Hinweis

Abreißsicher

Montagehinweis

Montage in allen Raumachsen möglich. Für Belastungen in Schub-, Druck- und Zugrichtung einsetzbar.

Auf Anfrage

Auch aus anderen Gummimischungen verfügbar. Auf Anfrage auch in Edelstahl.

×
