Schwingungstechnik
Produktserien
  • Schwingungsisolierende Platten
  • Schwingungsdämpfer
  • Luftfedern
Produktfamilien
  • Levelling Mounts
  • Soft Bell Mounts
  • Light Bell Mounts
  • Hard Bell Mounts
  • Compression Mounts
  • Marine Mounts
  • Cone Mounts
  • Universal Mounts
  • Bubble Mounts
  • All Attitude Mounts
  • Flex Locs
Grundtypen
  • CFBMS-1
  • CFBMS-2
TYPENBelastung min. kgBelastung max. kgM mm
CFBMS1808620W367,1917,7M20
CFBMS1808620M693,41.733,5M20
CFBMS22010524W693,41.733,5M24
CFBMS22010524M1.386,83.467,0M24

Schwingungsdämpfer
CFBMS-2

Isolatoren mit großer Einfederung für alle Raumachsen

Schwerlastlager für niedrige Erregerfrequenz
Eigenfrequenz 3,7 Hz bis 6,7 Hz
Belastungsbereich 367,1 kg bis 3.467 kg

Für gute Stabilität in rauen Umgebungen: Diese Topfelemente schützen auch im schwierigen Umfeld. Dies gelingt durch eine ideale Absorption von axialen Spannungen und der damit einhergehenden Begrenzung seitlicher Verformungen. Soft Bell Mounts sind abreißsicher und dadurch auch für Anwendungen mit hohem Sicherheitsbedarf gut geeignet.

Neben verschiedenen Gummimischungen sind sie bei ACE auch in Varianten aus Edelstahl zu beziehen. Für einen Temperaturbereich von -40 °C bis 70 °C ausgelegt, ist eine Montage in allen Raumachsen möglich, wodurch sie in Schub-, Druck- und Zugrichtung einsetzbar sind.

Die Soft Bell Mounts von ACE halten schädliche Schwingungen vor allem von Generatoren, Motoren und Systemen fern, die mit einer Frequenz von etwa 25 Hz laufen. Dadurch eignen sie sich ideal für Pumpen und Stromerzeugungsaggregate.
Berechnungs-Tool Schwingungsdämpfer-Typ unbekannt? Für Ihren Anwendungsfall berechnen
Schwingungsdämpfer
CFBMS-2
Isolatoren mit großer Einfederung für alle Raumachsen
Schwerlastlager für niedrige Erregerfrequenz
Eigenfrequenz 3,7 Hz bis 6,7 Hz
Belastungsbereich 367,1 kg bis 3.467 kg

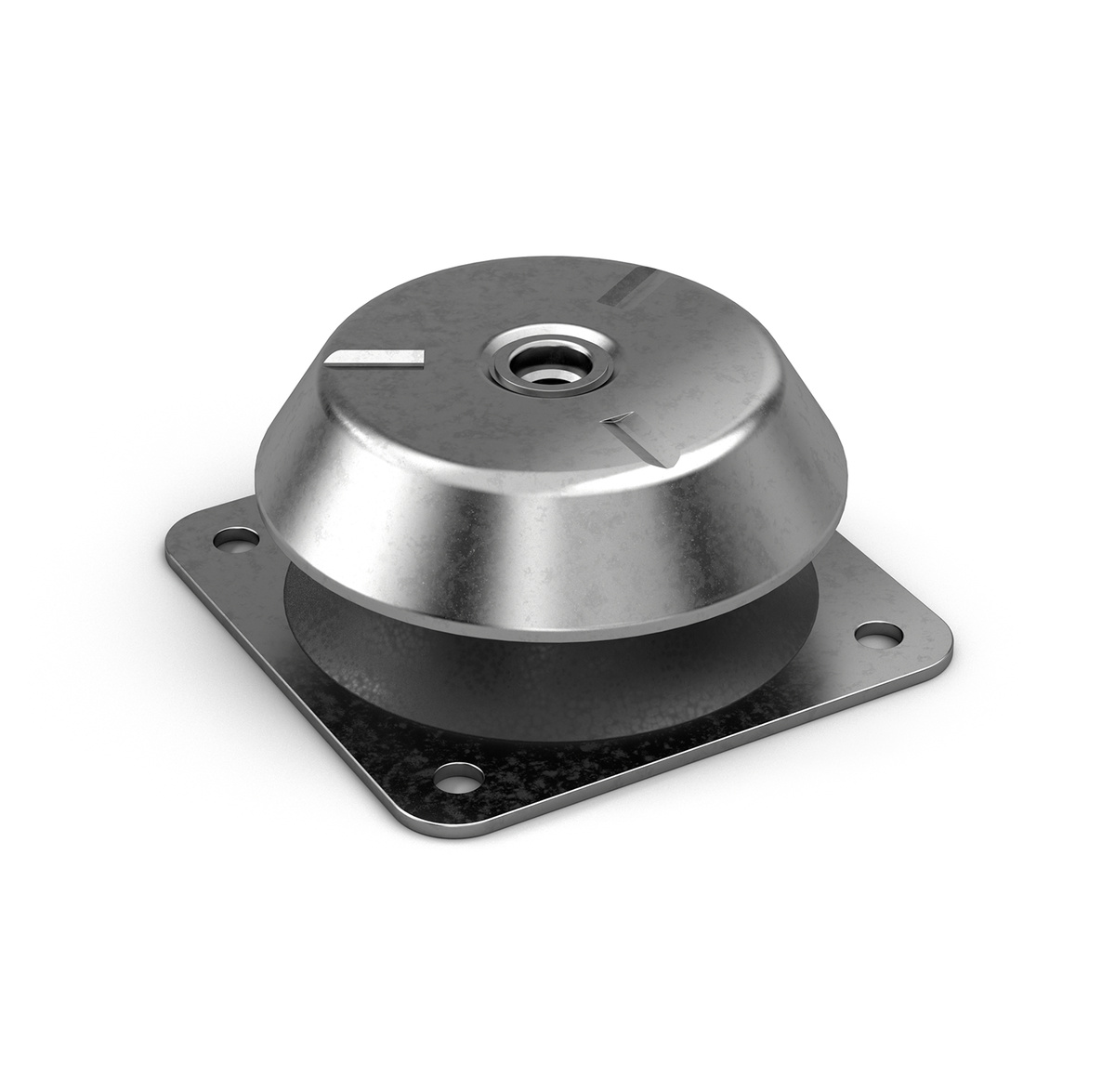

ACE Stoßdämpfer GmbH - Bild - CFBMS-2
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
ACE Stoßdämpfer GmbH - Bild - CFBMS-2

Technische Daten

Eigenfrequenz 3,7 Hz bis 6,7 Hz

Belastungsbereich 367,1 kg bis 3.467 kg

Zulässiger Temperaturbereich -40 °C bis +70 °C

Umgebung beständig gegen UV-Strahlung

Material Außenkörper: Stahl verzinkt; Isolationsmedium: Naturkautschuk

Hinweis

Abreißsicher

Montagehinweis

Montage in allen Raumachsen möglich. Für Belastungen in Schub-, Druck- und Zugrichtung einsetzbar.

Auf Anfrage

Auch aus anderen Gummimischungen verfügbar. Auf Anfrage auch in Edelstahl.

  • Produkte
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Anwendungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungstechnik
  • Sicherheitsprodukte
  • Berechnungen
  • Dämpfungstechnik
  • Geschwindigkeitsregulierung
  • Schwingungsstechnik
  • Sicherheitsprodukte
  • Service
  • CAD-Zeichnungen
  • Kataloge und mehr
  • Montageanleitungen
  • Mobile Apps
  • Knowledge Base
  • ACE Academy
  • Universitäten und Hochschulen
  • Zertifizierungen
  • Rücksendungen
  • News
  • Presseaussendungen
  • Messetermine
  • INNOVACE Awards
  • Vertrieb
  • Vertriebspartner
  • Schnellbestellung
  • Preisanfrage
  • Online-Shop Info
  • Einkauf - Beschaffung
  • Service, Support & Infos
  • Vorführwagen
  • Jobs & Karriere

ACE Stoßdämpfer GmbH

Albert-Einstein-Str. 15

40764 Langenfeld

Germany

T +49 (0)2173 - 9226-10

  • Unternehmen
  • A Stabilus Company
  • Kontakt & Anfahrt

ACE Stoßdämpfer GmbH © 2023

  • Cookie-Einstellungen
  • Zahlung & Versand
  • Impressum
  • Datenschutzerklärung
  • AGB
ACE ist nicht verantwortlich für den Inhalt extern verlinkter Internet-Seiten. Die ACE Stoßdämpfer GmbH liefert exklusiv an gewerbliche Kunden mit gültiger Umsatzsteuer-Identnummer.
Erfolgreich eingeloggt
