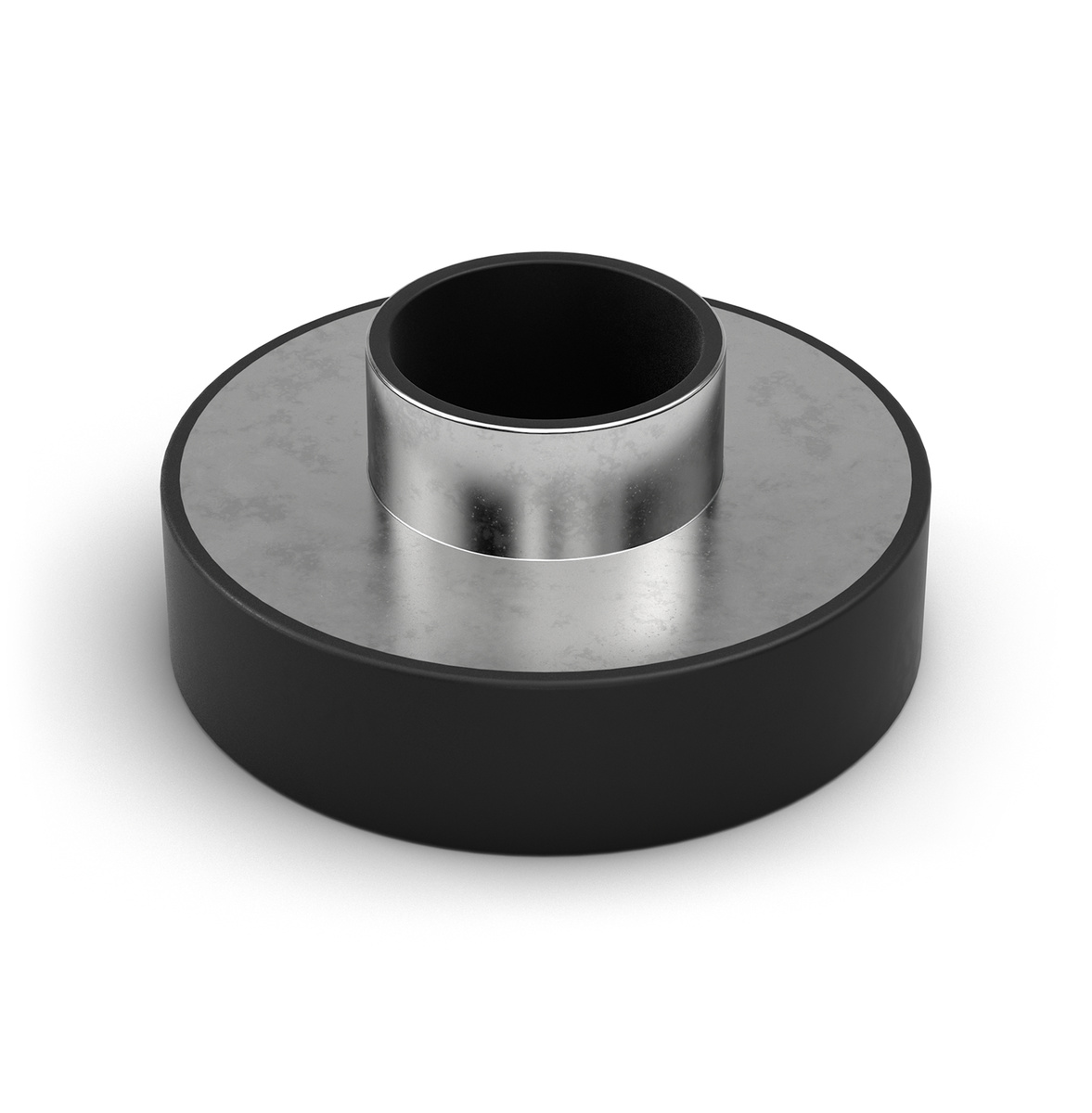

Schwingungsdämpfer
CGM

Elastisch gelagert bei dynamischen Belastungen

Universal-Verbindungsisolatoren
Eigenfrequenz 8,3 Hz bis 25,8 Hz
Belastungsbereich 33 kg bis 600,6 kg

Stabile Verbindung und effiziente Entkoppelung: In der Produktfamilie Universal Mounts bietet ACE zweiteilige Isolatoren zur Verbindung von Maschinen oder Anlagen mit angrenzenden Bauteilen, wie z. B. Kabinen oder Gehäusen. Die abreißsicheren Maschinenelemente decken einen Lastbereich bis zu 2.065 kg je Lagerungselement ab und sind bei Verwendung des Standardtyps in Temperaturbereichen von -30 °C bis +80 °C einsetzbar.

Als stabile elastische Lagerungen für hoch dynamisch belastete Anwendungen sind sie einfach zu montieren, wirksam in allen Raumrichtungen und kompensieren hohe dynamische Belastungen zuverlässig durch ihre Stabilität und Dämpfungseigenschaften.

Diese elastischen Lagerungselemente finden primär Anwendung im mobilen Bereich zur multidirektionalen Schwingungs- Schock oder Körperschallisolierung von Fahrzeugkabinen, Motoren oder Getrieben.

Technische Daten

Eigenfrequenz 8,3 Hz bis 25,8 Hz

Belastungsbereich 33 kg bis 600,6 kg

Zulässiger Temperaturbereich -40 °C bis +70 °C

Umgebung Beständig gegen UV-Strahlung

Material Außenkörper: Stahl verzinkt; Isolationsmedium: Naturkautschuk

Hinweis

Abreißsicher bei der Verwendung von Anschlagscheiben. Einfache Konstruktion.

Montagehinweis

Für Belastungen in Druckrichtung einsetzbar.

Auf Anfrage

Sonderausführungen

×
