Schwingungstechnik

Schwingungsisolierende Platten
SL-275-25

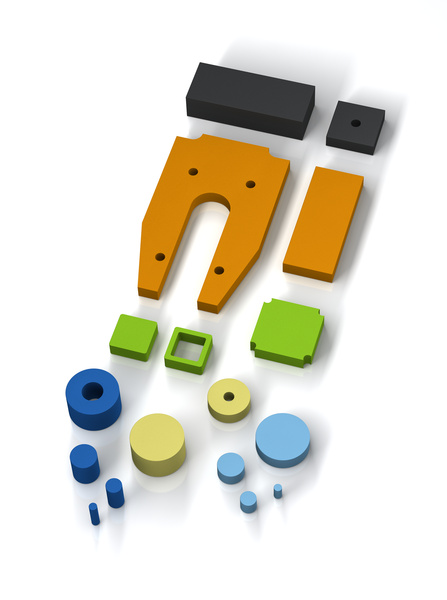

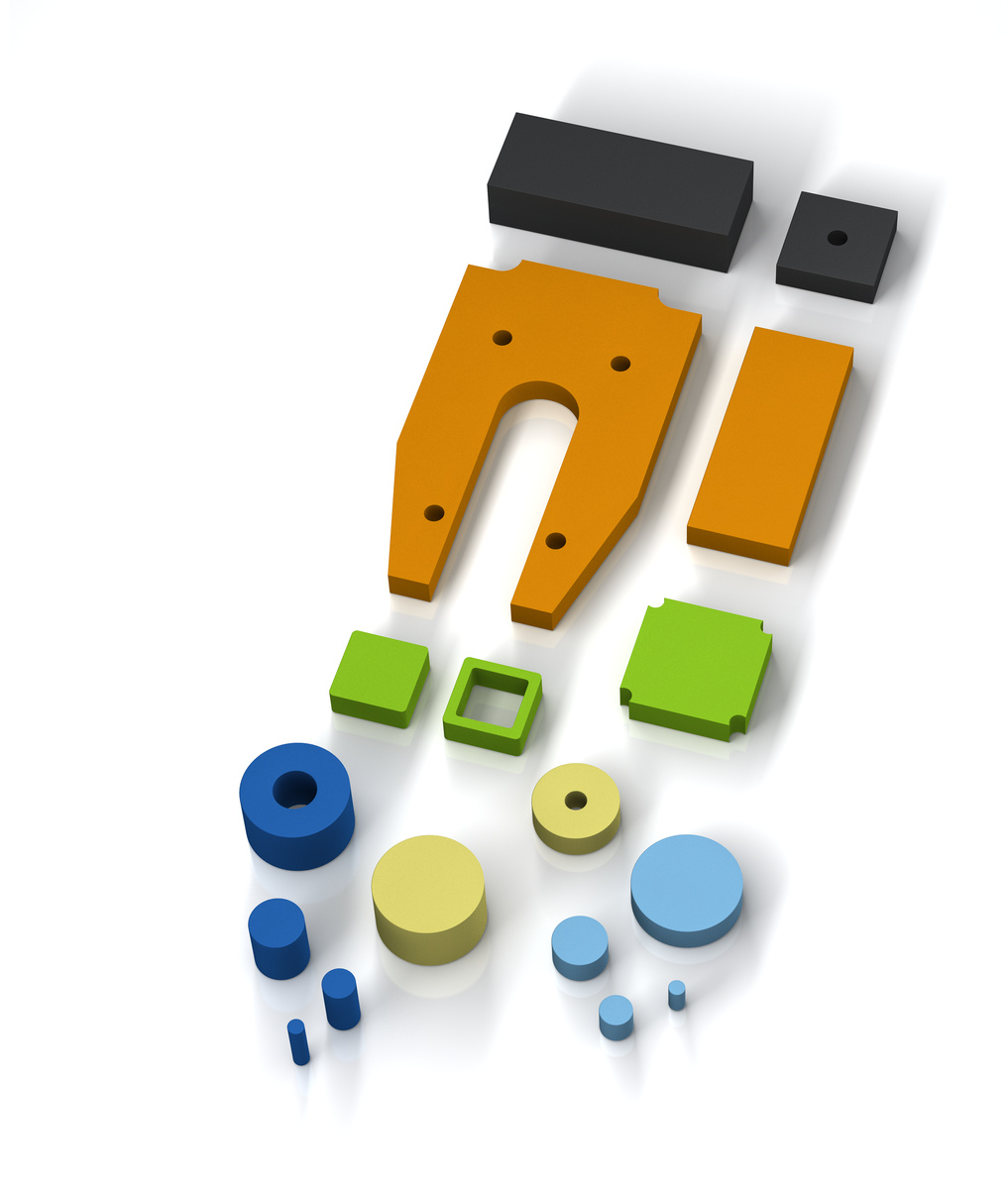

In vielen Formen zu konfektionieren

Maßgeschneiderte Dämpfungsplatten
Eigenfrequenz 12 Hz bis 50 Hz

Universell einsetz- und kundenspezifisch herstellbar: Unter dem Markennamen SLAB führt ACE die Dämpfungsplatten der Produktfamilie SL-170 bis SL-275. Diese universell einsetzbaren Absorber sind aus elastischen, hoch dämpfenden PUR-Werkstoffen gefertigt. Die 12,5 mm oder 25 mm starken Platten sind in Dichten von 170 kg/m3 bis 275 kg/m3 lieferbar und bieten Schwingungsisolierung nach Maß. Dabei sind sie zu Isolationspaketen kombinier- und per Wasserstrahlschnitt auf die jeweilige Anforderung individuell konfektionierbar. Weitere Optionen nach Maß wie Schwingungsmessung und Auswahl vor Ort, eine spezielle Dimensionierungssoftware und kostenneutrale Auslegung zeichnen den ACE Service aus.

SLAB-Platten sind für eine Vielzahl von Anwendungen einsetzbar Fundamente für Anlagen und Maschinen, Kompressoren, Pumpwerke und Generatoren zählen dazu.

Technische Daten

Eigenfrequenz 12 Hz bis 50 Hz

Standardfarben grün

Standard Raumdichte 275 kg/m3

Abmessungen Breiten: bis 1.500 mm
Längen: bis 5.000 mm
Stärke: 25 mm

Zulässiger Temperaturbereich -30 °C bis +70 °C

Umgebung Beständig gegen Ozon und UV-Strahlung. Chemische Beständigkeit auf Anfrage.

Hub 12,5 mm

Material Strukturkörper: gemischtzelliges PUR-Elastomer (Polyurethan)

Hinweis

Möglichkeiten des Plattenzuschnitts: Wasserstrahlschneiden, Messerscheiden, Spalten, Sägen, Bohren.

Sicherheitshinweis

Brandverhalten: B2, normal entflammbar, nach DIN 4102

Auf Anfrage

Sondertypen mit weiteren Abmessungen wie Dicken, Farben, Formen- und Zeichungsteile z.B. Rundungen.

Einsatzbeispiele

Schwingungsisolierende Platten - SLAB 170 bis SLAB 275
In einem Wasserkraftwerk verursachten Schraubenpumpen einen Lärm von 86 dB. Dies war durch die direkte Übertragung der beim Pumpvorgang entstehenden Kräfte auf einen Wassertank zu erklären. Dadurch wurde die gesamte Konstruktion in Schwingungen...
Schwingungsisolierende Platten - SLAB 170 bis SLAB 275
Störfrequenzen eines Schaltschrankes versetzten zwei parallel geschaltete Transformatoren derart in Schwingungen, dass in angrenzenden Räumen kaum noch an ein ruhiges Arbeiten zu denken war. Denn da sie auf dem Boden standen, sorgte ihr Gewicht...

Anwendungsbereiche

  • Fundamente für Pressen, Anlagen und Maschinen
  • Gebäude
  • Kompressoren
  • Treppenauflager
  • Rohrleitungsisolierung
  • Kranbahnen
  • Pumpwerke und Generatoren
  • Vibratoren und Brecheranlagen
  • Fördertechnik
  • Verkehrswege, Brücken
SLAB-Platten sind für eine Vielzahl von Anwendungen einsetzbar Fundamente für Anlagen und Maschinen, Kompressoren, Pumpwerke und Generatoren zählen dazu.
×
