Klemmelemente
SL

Kombiniertes Klemmen und Bremsen

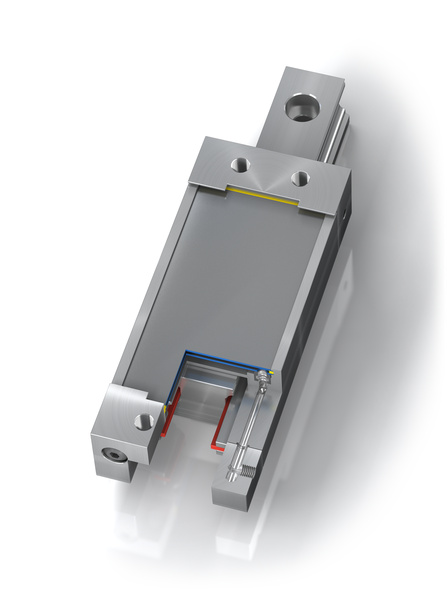

Sicherheitsklemmung für Linearführung
Haltekräfte 540 N bis 10.000 N

Überall auf Nummer sicher: Die Sicherheitsklemmelemente LOCKED SL klemmen und bremsen mit Kräften von bis zu 10.000 N direkt auf der Freifläche der Führungsschiene von Linearmodulen. Sie werden individuell auf die jeweils verwendete Linearführung angepasst und sind für alle Schienengrößen (20 mm bis 65 mm) und -profile aller namhaften Hersteller lieferbar.

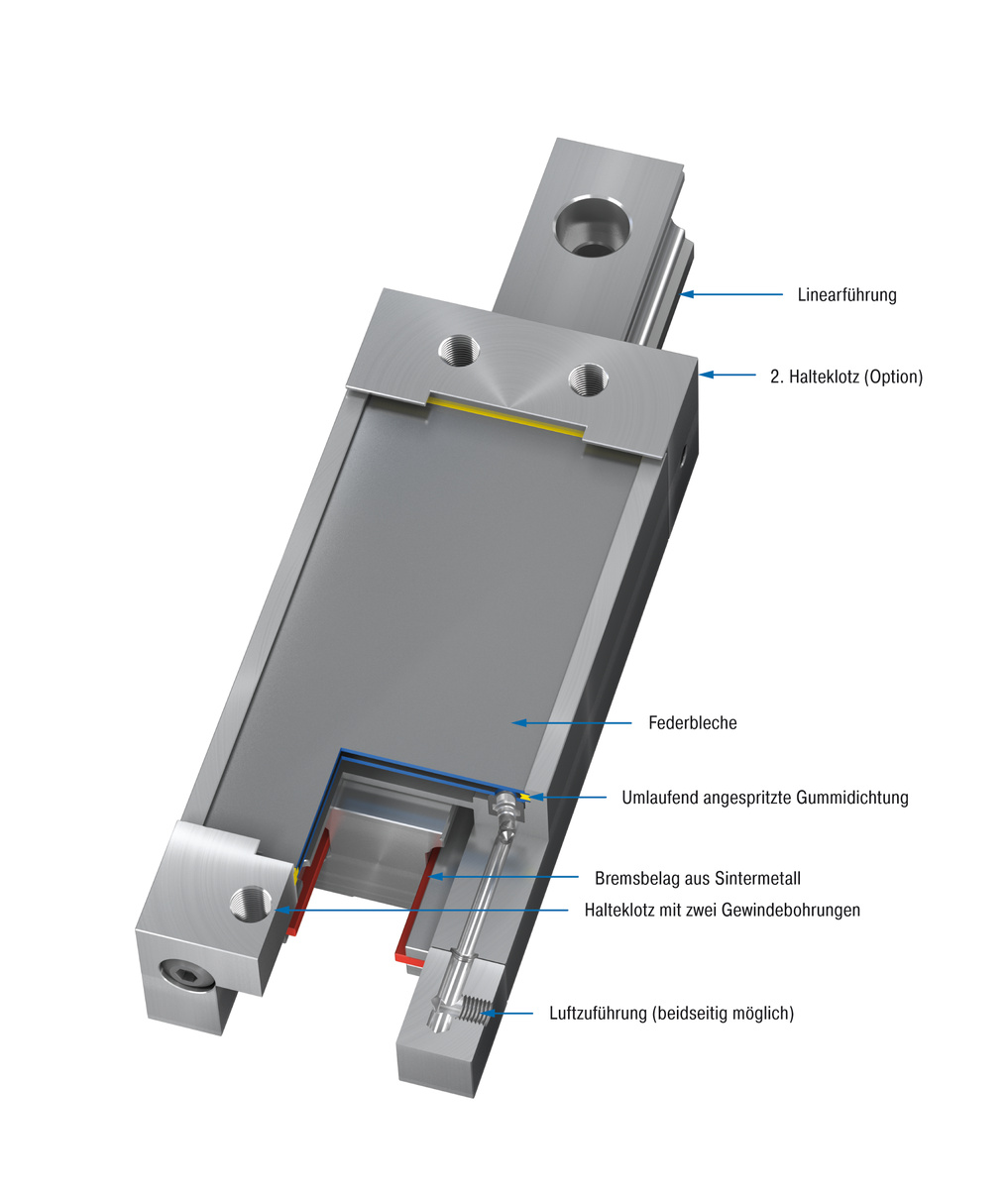

In den LOCKED SL Sicherheitsklemmelementen kommen spezielle Bremsbeläge aus verschleißarmem Sintermetall für die zusätzliche Not-Stopp-Bremsfunktion zum Einsatz. Die Produktfamilie SL überzeugt durch optimale statische Klemmung bei einer Lebensdauer von bis zu 1 Mio. Zyklen bzw. 500 Notfallbremsungen. Sie bietet zudem geringe Systemkosten verglichen mit hydraulischen und elektrischen Losungen.

Anwender nutzen die LOCKED SL besonders im Maschinen- und Sondermaschinenbau.

Technische Daten

Haltekraft 540 N bis 10.000 N

Schienengröße 20 mm bis 65 mm

Notfallbremsungen 500

Klemmzyklen 1.000.000

Einbaulage beliebig

Material Außenkörper: Werkzeugstahl; Bremskomponente: Sintergraphit

Druckmedium getrocknete, gefilterte Luft

Zulässiger Temperaturbereich 15 °C bis 45 °C

Hinweis

Auf Wunsch werden Einbauzeichnungen der jeweiligen Typen mitgeliefert.

Auf Anfrage

Spezielle Bauformen lieferbar.

Einsatzbeispiele

Klemmelemente - LOCKED SL
Um in der horizontalen wie in der vertikalen Achse die Bearbeitungsposition einer Sonderdrehmaschine zu sichern, sind in diesem Fall ACE Klemmelemente LOCKED SL verbaut. Zusätzlich verhindern sie in der Vertikalen das Absinken bei einer Fehlfunktion. Die ...

Anwendungsbereiche

  • Werkzeugmaschinen
  • Transportsysteme
  • Zuführeinrichtungen
  • Verfahrtische
  • Montageplätze
Anwender nutzen die LOCKED SL besonders im Maschinen- und Sondermaschinenbau.
×
